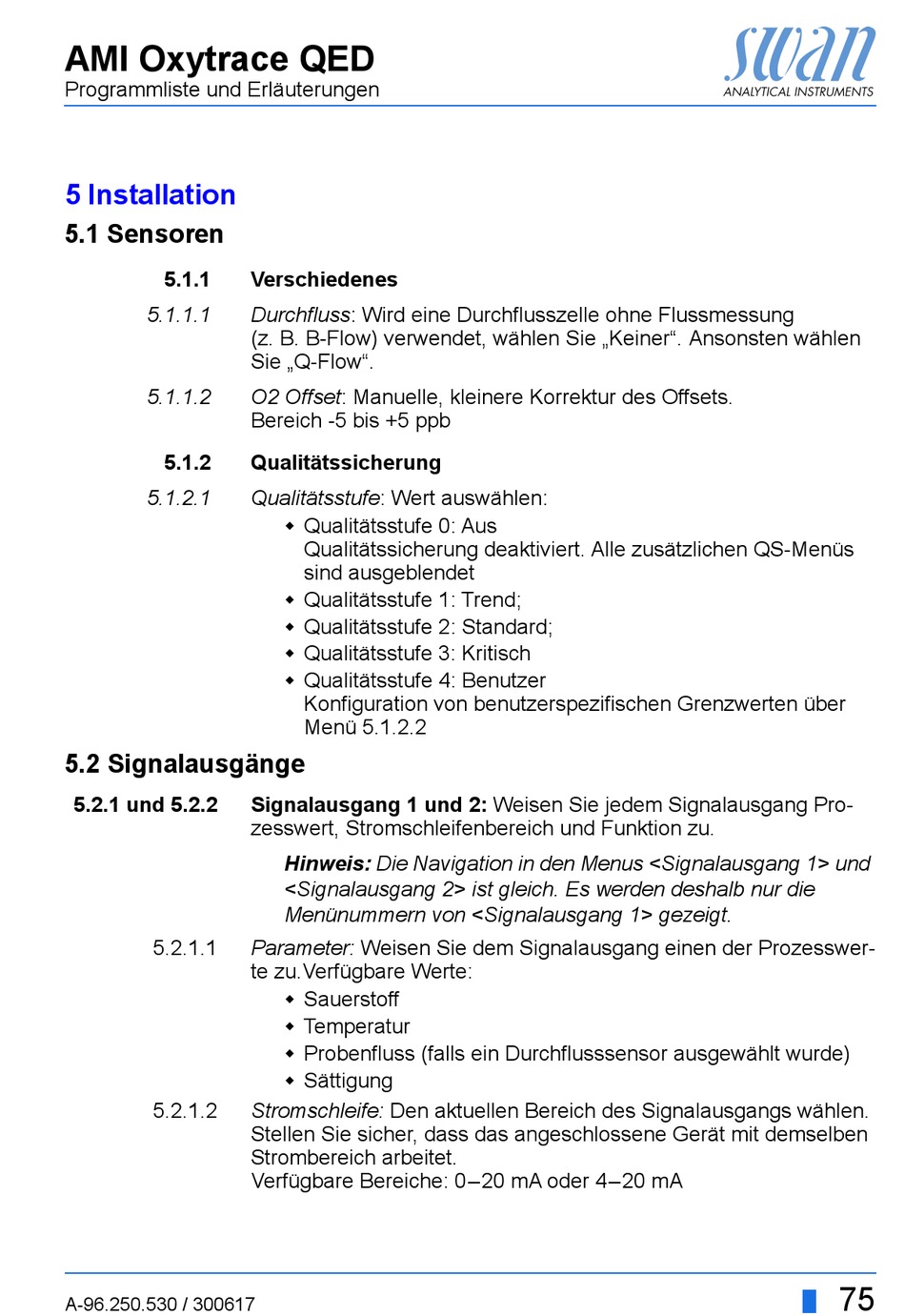

AMI Oxytrace QED
Programmliste und Erläuterungen
5 Installation
5.1 Sensoren
5.1.1
5.1.1.1
5.1.1.2
5.1.2
5.1.2.1
5.2 Signalausgänge
5.2.1 und 5.2.2
5.2.1.1
5.2.1.2
A-96.250.530 / 300617
Verschiedenes
Durchfluss: Wird eine Durchflusszelle ohne Flussmessung
(z. B. B-Flow) verwendet, wählen Sie „Keiner". Ansonsten wählen
Sie „Q-Flow".
O2 Offset: Manuelle, kleinere Korrektur des Offsets.
Bereich -5 bis +5 ppb
Qualitätssicherung
Qualitätsstufe: Wert auswählen:
Qualitätsstufe 0: Aus
Qualitätssicherung deaktiviert. Alle zusätzlichen QS-Menüs
sind ausgeblendet
Qualitätsstufe 1: Trend;
Qualitätsstufe 2: Standard;
Qualitätsstufe 3: Kritisch
Qualitätsstufe 4: Benutzer
Konfiguration von benutzerspezifischen Grenzwerten über
Menü 5.1.2.2
Signalausgang 1 und 2: Weisen Sie jedem Signalausgang Pro-
zesswert, Stromschleifenbereich und Funktion zu.
Hinweis: Die Navigation in den Menus <Signalausgang 1> und
<Signalausgang 2> ist gleich. Es werden deshalb nur die
Menünummern von <Signalausgang 1> gezeigt.
Parameter: Weisen Sie dem Signalausgang einen der Prozesswer-
te zu.Verfügbare Werte:
Sauerstoff
Temperatur
Probenfluss (falls ein Durchflusssensor ausgewählt wurde)
Sättigung
Stromschleife: Den aktuellen Bereich des Signalausgangs wählen.
Stellen Sie sicher, dass das angeschlossene Gerät mit demselben
Strombereich arbeitet.
Verfügbare Bereiche: 0–20 mA oder 4–20 mA
75
