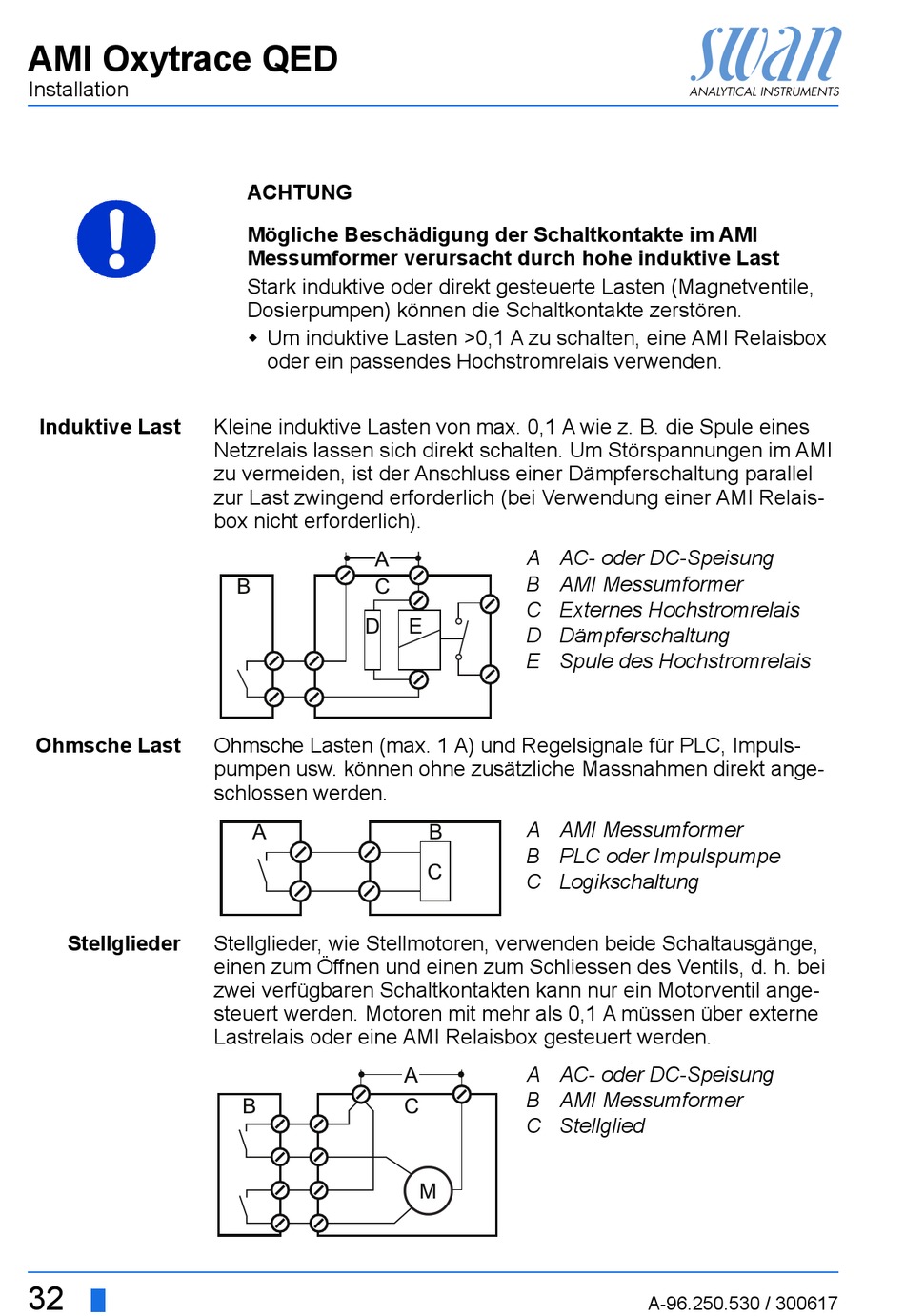

AMI Oxytrace QED
Installation
Induktive Last
Ohmsche Last
Stellglieder
32
ACHTUNG
Mögliche Beschädigung der Schaltkontakte im AMI
Messumformer verursacht durch hohe induktive Last
Stark induktive oder direkt gesteuerte Lasten (Magnetventile,
Dosierpumpen) können die Schaltkontakte zerstören.
 Um induktive Lasten >0,1 A zu schalten, eine AMI Relaisbox
oder ein passendes Hochstromrelais verwenden.
Kleine induktive Lasten von max. 0,1 A wie z. B. die Spule eines
Netzrelais lassen sich direkt schalten. Um Störspannungen im AMI
zu vermeiden, ist der Anschluss einer Dämpferschaltung parallel
zur Last zwingend erforderlich (bei Verwendung einer AMI Relais-
box nicht erforderlich).
A
B C
D
Ohmsche Lasten (max. 1 A) und Regelsignale für PLC, Impuls-
pumpen usw. können ohne zusätzliche Massnahmen direkt ange-
schlossen werden.
A
Stellglieder, wie Stellmotoren, verwenden beide Schaltausgänge,
einen zum Öffnen und einen zum Schliessen des Ventils, d. h. bei
zwei verfügbaren Schaltkontakten kann nur ein Motorventil ange-
steuert werden. Motoren mit mehr als 0,1 A müssen über externe
Lastrelais oder eine AMI Relaisbox gesteuert werden.
B
A AC- oder DC-Speisung
B AMI Messumformer
C Externes Hochstromrelais
E
D Dämpferschaltung
E Spule des Hochstromrelais
A AMI Messumformer
B
B PLC oder Impulspumpe
C
C Logikschaltung
A
A AC- oder DC-Speisung
B AMI Messumformer
C
C Stellglied
M
A-96.250.530 / 300617
