Programmliste und Erläuterungen
5.2.1.43
5.2.1.43
5.2.1.43.10
5.2.1.43.20
5.2.1.43
5.2.1.43.11
5.2.1.43.21
78
Y
a
L

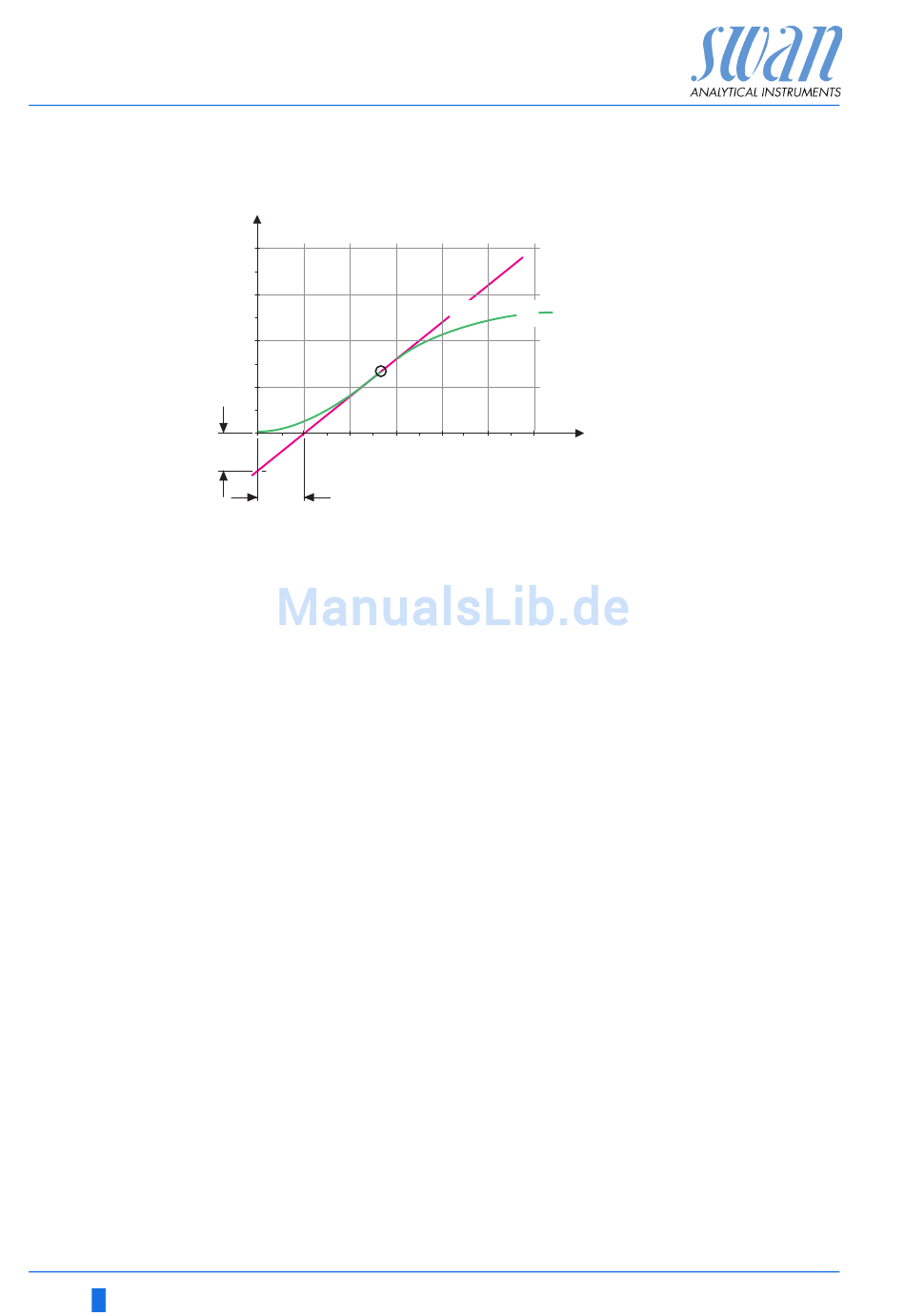

A Antwort auf maximale Steuerausgabe
B Tangente am Wendepunkt
X Zeit
Der Schnittpunkt der Tangente mit der entsprechenden Achse führt
zu den Parametern a und L.
Näheres zum Anschliessen und Programmieren findet sich im
Handbuch zur jeweiligen Steuereinheit. Regler auf-/abwärts wäh-
len.
Wenn Regler auf-/abwärts aktiv ist
Regelparameter
Sollwert: benutzerdefinierter Prozesswert (gemessener Wert oder
Fluss)
P-Band: Bereich unterhalb (Aufwärtsregelung) oder oberhalb (Ab-
wärtsregelung) des Sollwerts, wobei die Dosierungsintensität von
100 bis auf 0% reduziert werden kann, um den Sollwert überschrei-
tungsfrei zu erreichen.
Regelparameter: Parameter = Sauerstoff
Sollwert:
Bereich: 0.00 ppb –20.00 ppm
P-Band:
Bereich: 0.00 ppb –20.00 ppm
Regelparameter: Parameter = Temperatur
Sollwert:
Bereich: -30 bis + 130 °C
P-Band:
Bereich: 0 bis + 100 °C
B
A
X
Xp
Tn
Tv
= 1.2/a
= 2L
= L/2
