AMI Oxytrace QED
Betrieb
5.2.
38

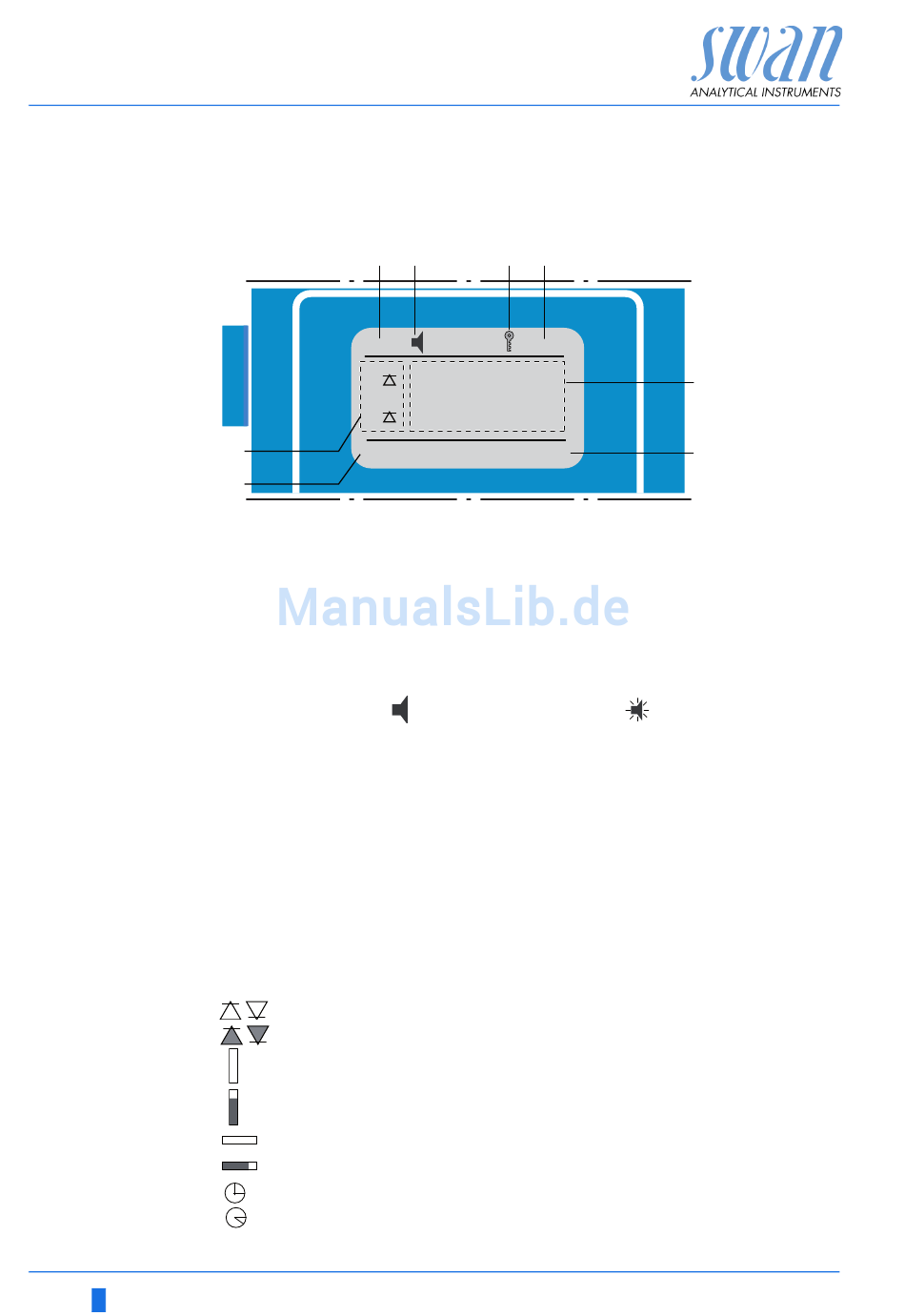

Messwerte und Symbole am Display

A B
RUN
R1
R2
H
12 l/h
G
A RUN Normalbetrieb
HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/
Grenzwert unterbrochen (zeigt Status der Signalaus-
gänge)
OFF Schalteingang geschlossen: Regler/Grenzwert unter-
brochen (zeigt Status der Signalausgänge).
B ERROR
C Messumformer-Kontrolle via Profibus
D Zeit
E Prozesswerte
F Probentemperatur
G Probenfluss in i/h
H Status Schaltausgänge
Status Schaltausgang, Symbole
Oberer/unterer Grenzwert noch nicht erreicht
Oberer/unterer Grenzwert erreicht
Regler aufw./abw.: keine Aktion
Regler aufw./abw.: aktiv, dunkler Balken zeigt die Reglerintensität
Stellmotor geschlossen
Stellmotor: offen, dunkler Balken steht für ungefähre Position
Zeitschaltuhr
Zeitschaltuhr: Zeitschaltuhr aktiv (drehender Zeiger)
C D
15:20:18
0.15
ppm
23 °C
Fehler
E
F
Schwerwiegender
Fehler
A-96.250.530 / 300617
