AMI Oxytrace QED
Installation
3.6.
3.7.
3.7.1
Klemmen
1)
NC
10/11
Normaler-
weise
geschlossen
NO
12/11
Normaler-
weise
offen
30
Schalteingang
Hinweis: Nur potenzialfreie (trockene) Kontakte verwenden.
Der Gesamtwiderstand (Summe aus dem Kabelwiderstand und
dem Widerstand des Relais) muss kleiner als 50 Ω sein.
Klemmen 16/42
Für Informationen zur Programmierung siehe
S.
63.

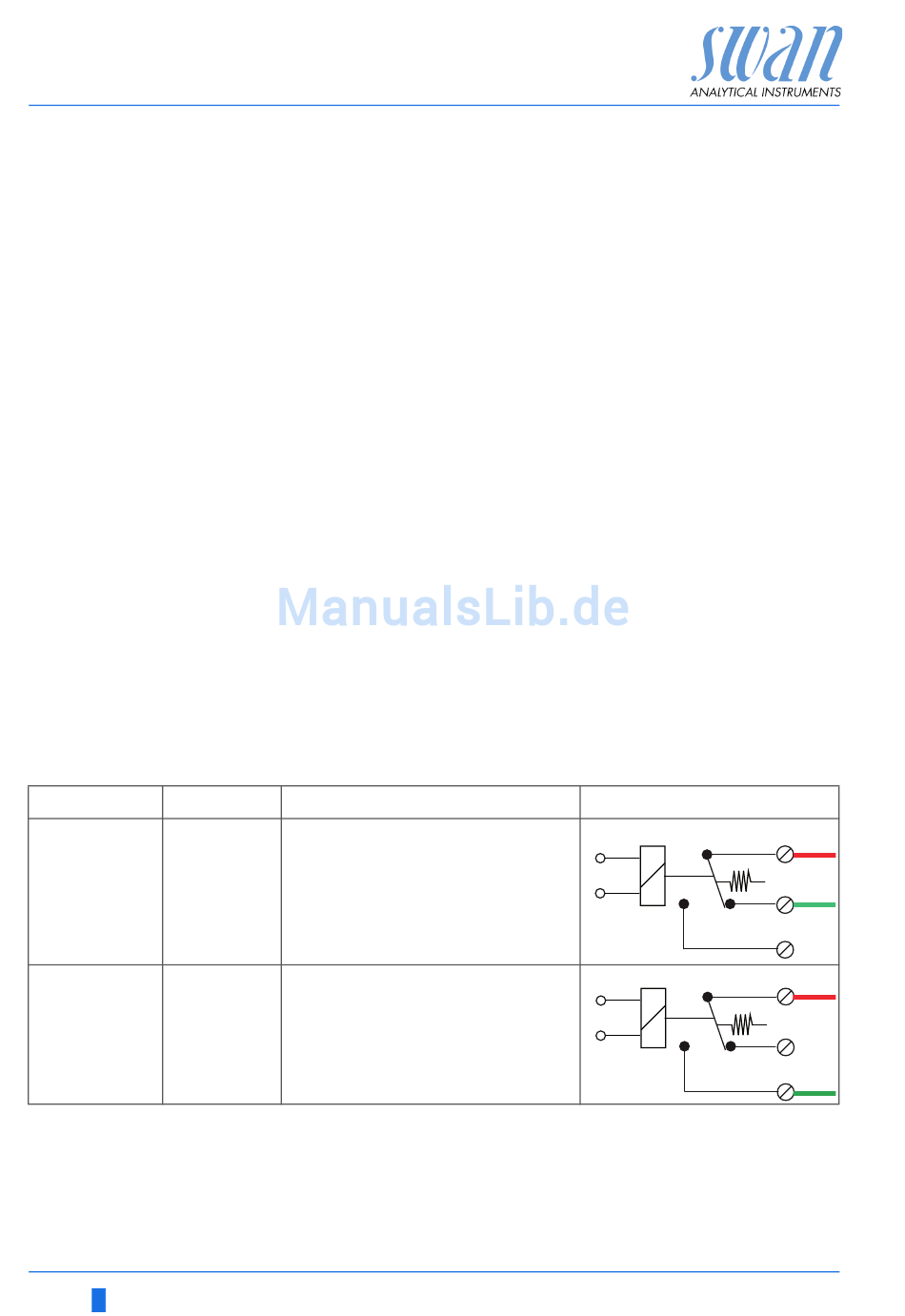

Schaltkontakte
Sammelstörkontakt
Hinweis: Maximalbelastung 1 A / 250 VAC
Alarmausgang für Systemfehler.
Für Informationen zu Fehlercodes siehe
Hinweis: Bei bestimmten Alarmen und bei bestimmten Einstel-
lungen am AMI Transmitter schaltet das Alarmrelais nicht. Der
Fehler wird jedoch am Display angezeigt.
Beschreibung
Aktiv (geöffnet) im Normal-
betrieb.
Inaktiv (geschlossen) bei
Fehlern und Stromausfall.
Aktiv (geschlossen) im Nor-
malbetrieb.
Inaktiv (geöffnet) bei Feh-
lern und Stromausfall.
1) Normale Verwendung
Programmübersicht,
Fehlerliste, S.
59.
1)
0V
0V
A-96.250.530 / 300617
11
10
12
11
10
12
