Beschreibung des Produkts
Fluidik
12
AMI Oxytrace QED

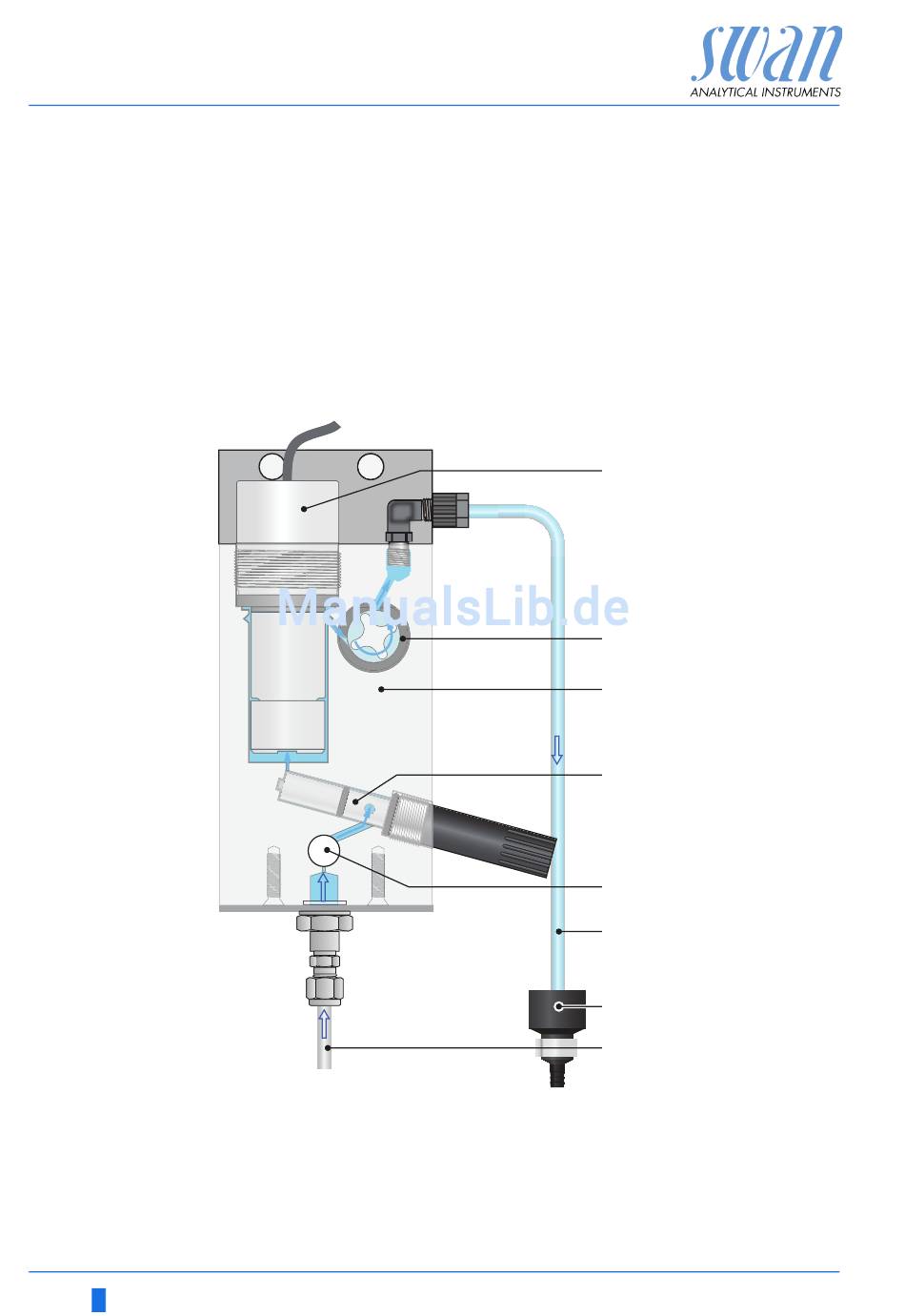

Swansensor Oxytrace G in Kombination mit der Messzelle QV-flow
PMMA OTG.
Die Probe fliesst via Probeneinlass [H] und das Durchflussregulier-
ventil [E] und die Faraday Elektrode [D] in die Messzelle [C], wo die
Sauerstoffkonzentration mit den Swansensor Oxytrace G [A] ge-
messen wird.
Die Probe verlässt die Messzelle durch den Durchflussmessssen-
sor [B] und fliesst dann in den Ablauftrichter [G].
A Sauerstoff sensor
B Durchflussmesssensor
C Messzelle
D Faraday Elektrode
A
B
C
D
E
F
G
H
E Durchflussregulierventil
F Probenauslass
G Ablauftrichter
H Probeneinlass
A-96.250.530 / 300617
