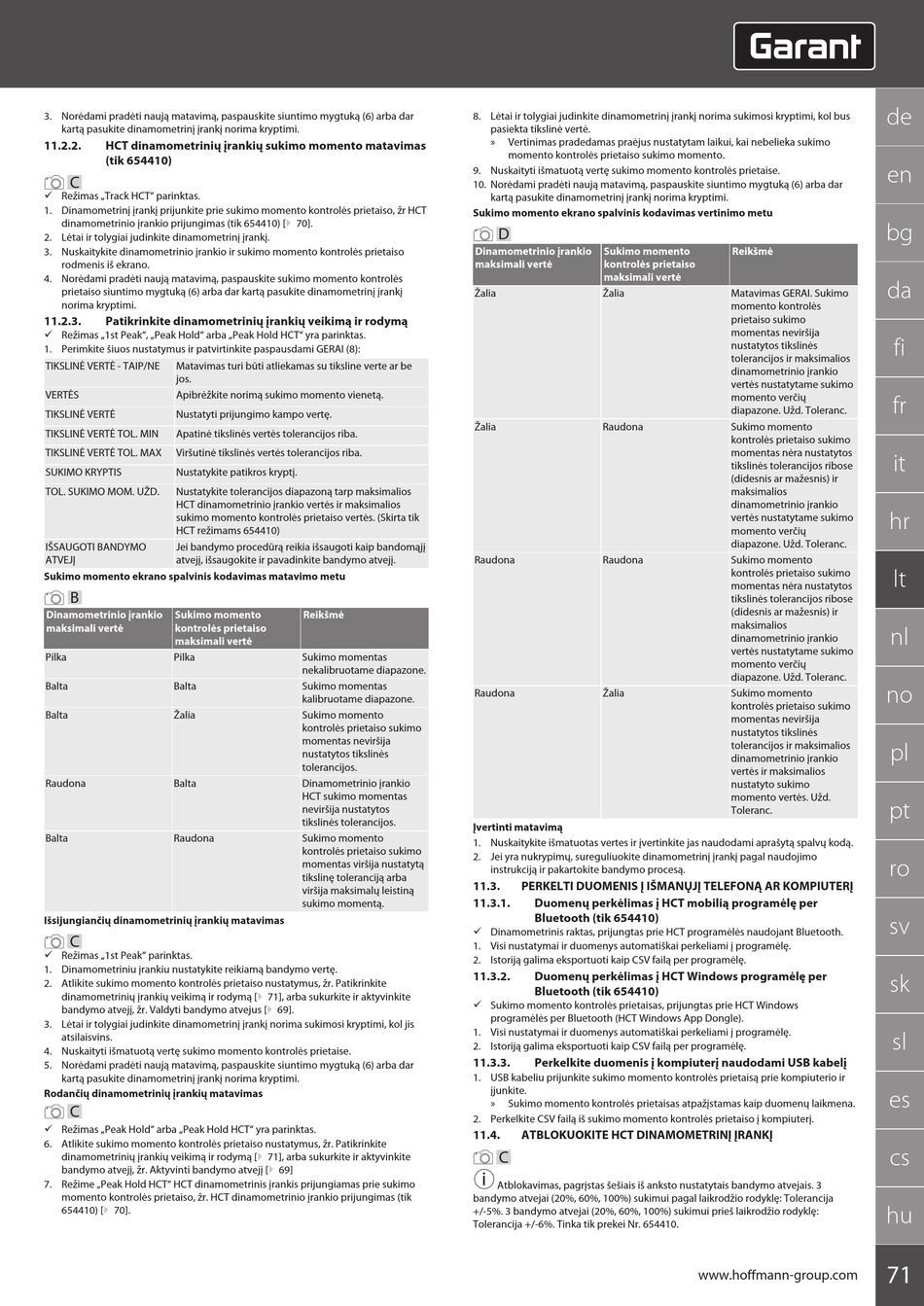

Garant HCT Bedienungsanleitung Seite 71

3. Norėdami pradėti naują matavimą, paspauskite siuntimo mygtuką (6) arba dar
kartą pasukite dinamometrinį įrankį norima kryptimi.
11.2.2. HCT dinamometrinių įrankių sukimo momento matavimas
(tik 654410)
C
ü Režimas „Track HCT" parinktas.
1. Dinamometrinį įrankį prijunkite prie sukimo momento kontrolės prietaiso, žr HCT
dinamometrinio įrankio prijungimas (tik 654410) [} 70].
2. Lėtai ir tolygiai judinkite dinamometrinį įrankį.
3. Nuskaitykite dinamometrinio įrankio ir sukimo momento kontrolės prietaiso
rodmenis iš ekrano.
4. Norėdami pradėti naują matavimą, paspauskite sukimo momento kontrolės
prietaiso siuntimo mygtuką (6) arba dar kartą pasukite dinamometrinį įrankį
norima kryptimi.
11.2.3. Patikrinkite dinamometrinių įrankių veikimą ir rodymą
ü Režimas „1st Peak", „Peak Hold" arba „Peak Hold HCT" yra parinktas.
1. Perimkite šiuos nustatymus ir patvirtinkite paspausdami GERAI (8):
TIKSLINĖ VERTĖ - TAIP/NE Matavimas turi būti atliekamas su tiksline verte ar be
jos.
VERTĖS Apibrėžkite norimą sukimo momento vienetą.
TIKSLINĖ VERTĖ Nustatyti prijungimo kampo vertę.
TIKSLINĖ VERTĖ TOL. MIN Apatinė tikslinės vertės tolerancijos riba.
TIKSLINĖ VERTĖ TOL. MAX Viršutinė tikslinės vertės tolerancijos riba.
SUKIMO KRYPTIS Nustatykite patikros kryptį.
TOL. SUKIMO MOM. UŽD. Nustatykite tolerancijos diapazoną tarp maksimalios
HCT dinamometrinio įrankio vertės ir maksimalios
sukimo momento kontrolės prietaiso vertės. (Skirta tik
HCT režimams 654410)
IŠSAUGOTI BANDYMO Jei bandymo procedūrą reikia išsaugoti kaip bandomąjį
ATVEJĮ atvejį, išsaugokite ir pavadinkite bandymo atvejį.
Sukimo momento ekrano spalvinis kodavimas matavimo metu
B
Dinamometrinio įrankio Sukimo momento
maksimali vertė kontrolės prietaiso
maksimali vertė
Pilka Pilka
Balta Balta
Balta Žalia
Raudona Balta
Balta Raudona
Išsijungiančių dinamometrinių įrankių matavimas
C
ü Režimas „1st Peak" parinktas.
1. Dinamometriniu įrankiu nustatykite reikiamą bandymo vertę.
2. Atlikite sukimo momento kontrolės prietaiso nustatymus, žr. Patikrinkite
dinamometrinių įrankių veikimą ir rodymą [} 71], arba sukurkite ir aktyvinkite
bandymo atvejį, žr. Valdyti bandymo atvejus [} 69].
3. Lėtai ir tolygiai judinkite dinamometrinį įrankį norima sukimosi kryptimi, kol jis
atsilaisvins.
4. Nuskaityti išmatuotą vertę sukimo momento kontrolės prietaise.
5. Norėdami pradėti naują matavimą, paspauskite siuntimo mygtuką (6) arba dar
kartą pasukite dinamometrinį įrankį norima kryptimi.
Rodančių dinamometrinių įrankių matavimas
C
ü Režimas „Peak Hold" arba „Peak Hold HCT" yra parinktas.
6. Atlikite sukimo momento kontrolės prietaiso nustatymus, žr. Patikrinkite
dinamometrinių įrankių veikimą ir rodymą [} 71], arba sukurkite ir aktyvinkite
bandymo atvejį, žr. Aktyvinti bandymo atvejį [} 69]
7. Režime „Peak Hold HCT" HCT dinamometrinis įrankis prijungiamas prie sukimo
momento kontrolės prietaiso, žr. HCT dinamometrinio įrankio prijungimas (tik
654410) [} 70].
8. Lėtai ir tolygiai judinkite dinamometrinį įrankį norima sukimosi kryptimi, kol bus
9. Nuskaityti išmatuotą vertę sukimo momento kontrolės prietaise.
10. Norėdami pradėti naują matavimą, paspauskite siuntimo mygtuką (6) arba dar
Sukimo momento ekrano spalvinis kodavimas vertinimo metu
Dinamometrinio įrankio
maksimali vertė
Žalia
Žalia
Raudona
Reikšmė
Sukimo momentas
nekalibruotame diapazone.
Sukimo momentas
Raudona
kalibruotame diapazone.
Sukimo momento
kontrolės prietaiso sukimo
momentas neviršija
nustatytos tikslinės
tolerancijos.
Dinamometrinio įrankio
HCT sukimo momentas
neviršija nustatytos
tikslinės tolerancijos.
Įvertinti matavimą
Sukimo momento
1. Nuskaitykite išmatuotas vertes ir įvertinkite jas naudodami aprašytą spalvų kodą.
kontrolės prietaiso sukimo
2. Jei yra nukrypimų, sureguliuokite dinamometrinį įrankį pagal naudojimo
momentas viršija nustatytą
tikslinę toleranciją arba
11.3.
viršija maksimalų leistiną
11.3.1.
sukimo momentą.
ü Dinamometrinis raktas, prijungtas prie HCT programėlės naudojant Bluetooth.
1. Visi nustatymai ir duomenys automatiškai perkeliami į programėlę.
2. Istoriją galima eksportuoti kaip CSV failą per programėlę.
11.3.2.
ü Sukimo momento kontrolės prietaisas, prijungtas prie HCT Windows
1. Visi nustatymai ir duomenys automatiškai perkeliami į programėlę.
2. Istoriją galima eksportuoti kaip CSV failą per programėlę.
11.3.3.
1. USB kabeliu prijunkite sukimo momento kontrolės prietaisą prie kompiuterio ir
2. Perkelkite CSV failą iš sukimo momento kontrolės prietaiso į kompiuterį.
11.4.
bandymo atvejai (20%, 60%, 100%) sukimui pagal laikrodžio rodyklę: Tolerancija
+/-5%. 3 bandymo atvejai (20%, 60%, 100%) sukimui prieš laikrodžio rodyklę:
Tolerancija +/-6%. Tinka tik prekei Nr. 654410.
pasiekta tikslinė vertė.
» Vertinimas pradedamas praėjus nustatytam laikui, kai nebelieka sukimo
momento kontrolės prietaiso sukimo momento.
kartą pasukite dinamometrinį įrankį norima kryptimi.
D
Sukimo momento
kontrolės prietaiso
maksimali vertė
Žalia
Raudona
Raudona
Žalia
instrukciją ir pakartokite bandymo procesą.
PERKELTI DUOMENIS Į IŠMANŲJĮ TELEFONĄ AR KOMPIUTERĮ
Duomenų perkėlimas į HCT mobilią programėlę per
Bluetooth (tik 654410)
Duomenų perkėlimas į HCT Windows programėlę per
Bluetooth (tik 654410)
programėlės per Bluetooth (HCT Windows App Dongle).
Perkelkite duomenis į kompiuterį naudodami USB kabelį
įjunkite.
» Sukimo momento kontrolės prietaisas atpažįstamas kaip duomenų laikmena.
ATBLOKUOKITE HCT DINAMOMETRINĮ ĮRANKĮ
C
i
Atblokavimas, pagrįstas šešiais iš anksto nustatytais bandymo atvejais. 3
Reikšmė
Matavimas GERAI. Sukimo
momento kontrolės
prietaiso sukimo
momentas neviršija
nustatytos tikslinės
tolerancijos ir maksimalios
dinamometrinio įrankio
vertės nustatytame sukimo
momento verčių
diapazone. Užd. Toleranc.
Sukimo momento
kontrolės prietaiso sukimo
momentas nėra nustatytos
tikslinės tolerancijos ribose
(didesnis ar mažesnis) ir
maksimalios
dinamometrinio įrankio
vertės nustatytame sukimo
momento verčių
diapazone. Užd. Toleranc.
Sukimo momento
kontrolės prietaiso sukimo
momentas nėra nustatytos
tikslinės tolerancijos ribose
(didesnis ar mažesnis) ir
maksimalios
dinamometrinio įrankio
vertės nustatytame sukimo
momento verčių
diapazone. Užd. Toleranc.
Sukimo momento
kontrolės prietaiso sukimo
momentas neviršija
nustatytos tikslinės
tolerancijos ir maksimalios
dinamometrinio įrankio
vertės ir maksimalios
nustatyto sukimo
momento vertės. Užd.
Toleranc.
