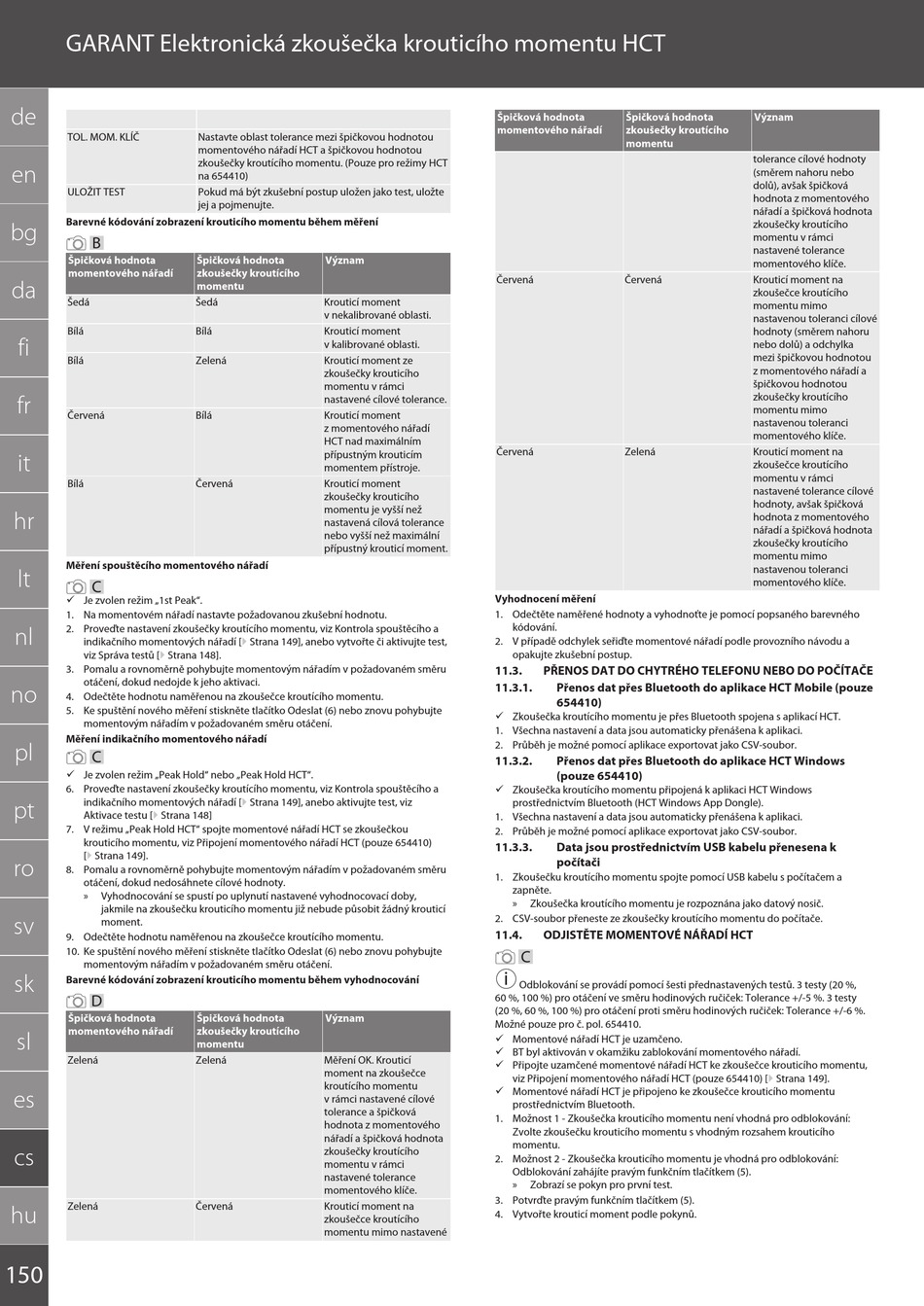

GARANT Elektronická zkoušečka krouticího momentu HCT
de
TOL. MOM. KLÍČ
en
ULOŽIT TEST
Barevné kódování zobrazení krouticího momentu během měření
bg
B
Špičková hodnota
momentového nářadí
da
Šedá
Bílá
fi
Bílá
fr
Červená
it
Bílá
hr
Měření spouštěcího momentového nářadí
lt
C
ü Je zvolen režim „1st Peak".
1. Na momentovém nářadí nastavte požadovanou zkušební hodnotu.
2. Proveďte nastavení zkoušečky kroutícího momentu, viz Kontrola spouštěcího a
nl
indikačního momentových nářadí [} Strana 149], anebo vytvořte či aktivujte test,
viz Správa testů [} Strana 148].
3. Pomalu a rovnoměrně pohybujte momentovým nářadím v požadovaném směru
otáčení, dokud nedojde k jeho aktivaci.
no
4. Odečtěte hodnotu naměřenou na zkoušečce kroutícího momentu.
5. Ke spuštění nového měření stiskněte tlačítko Odeslat (6) nebo znovu pohybujte
momentovým nářadím v požadovaném směru otáčení.
Měření indikačního momentového nářadí
pl
C
ü Je zvolen režim „Peak Hold" nebo „Peak Hold HCT".
6. Proveďte nastavení zkoušečky kroutícího momentu, viz Kontrola spouštěcího a
indikačního momentových nářadí [} Strana 149], anebo aktivujte test, viz
pt
Aktivace testu [} Strana 148]
7. V režimu „Peak Hold HCT" spojte momentové nářadí HCT se zkoušečkou
krouticího momentu, viz Připojení momentového nářadí HCT (pouze 654410)
[} Strana 149].
ro
8. Pomalu a rovnoměrně pohybujte momentovým nářadím v požadovaném směru
otáčení, dokud nedosáhnete cílové hodnoty.
» Vyhodnocování se spustí po uplynutí nastavené vyhodnocovací doby,
jakmile na zkoušečku krouticího momentu již nebude působit žádný krouticí
sv
moment.
9. Odečtěte hodnotu naměřenou na zkoušečce kroutícího momentu.
10. Ke spuštění nového měření stiskněte tlačítko Odeslat (6) nebo znovu pohybujte
momentovým nářadím v požadovaném směru otáčení.
sk
Barevné kódování zobrazení krouticího momentu během vyhodnocování
D
Špičková hodnota
momentového nářadí
sl
Zelená
es
cs
Zelená
hu
150
Nastavte oblast tolerance mezi špičkovou hodnotou
momentového nářadí HCT a špičkovou hodnotou
zkoušečky kroutícího momentu. (Pouze pro režimy HCT
na 654410)
Pokud má být zkušební postup uložen jako test, uložte
jej a pojmenujte.
Špičková hodnota Význam
zkoušečky kroutícího
momentu
Šedá Krouticí moment
v nekalibrované oblasti.
Bílá Krouticí moment
v kalibrované oblasti.
Zelená Krouticí moment ze
zkoušečky krouticího
momentu v rámci
nastavené cílové tolerance.
Bílá Krouticí moment
z momentového nářadí
HCT nad maximálním
přípustným krouticím
momentem přístroje.
Červená Krouticí moment
zkoušečky krouticího
momentu je vyšší než
nastavená cílová tolerance
nebo vyšší než maximální
přípustný krouticí moment.
Špičková hodnota Význam
zkoušečky kroutícího
momentu
Zelená Měření OK. Krouticí
moment na zkoušečce
kroutícího momentu
v rámci nastavené cílové
tolerance a špičková
hodnota z momentového
nářadí a špičková hodnota
zkoušečky kroutícího
momentu v rámci
nastavené tolerance
momentového klíče.
Červená Krouticí moment na
zkoušečce kroutícího
momentu mimo nastavené
Špičková hodnota Špičková hodnota
momentového nářadí zkoušečky kroutícího
momentu
Červená Červená
Červená Zelená
Vyhodnocení měření
1. Odečtěte naměřené hodnoty a vyhodnoťte je pomocí popsaného barevného
kódování.
2. V případě odchylek seřiďte momentové nářadí podle provozního návodu a
opakujte zkušební postup.
11.3. PŘENOS DAT DO CHYTRÉHO TELEFONU NEBO DO POČÍTAČE
11.3.1. Přenos dat přes Bluetooth do aplikace HCT Mobile (pouze
654410)
ü Zkoušečka kroutícího momentu je přes Bluetooth spojena s aplikací HCT.
1. Všechna nastavení a data jsou automaticky přenášena k aplikaci.
2. Průběh je možné pomocí aplikace exportovat jako CSV-soubor.
11.3.2. Přenos dat přes Bluetooth do aplikace HCT Windows
(pouze 654410)
ü Zkoušečka kroutícího momentu připojená k aplikaci HCT Windows
prostřednictvím Bluetooth (HCT Windows App Dongle).
1. Všechna nastavení a data jsou automaticky přenášena k aplikaci.
2. Průběh je možné pomocí aplikace exportovat jako CSV-soubor.
11.3.3. Data jsou prostřednictvím USB kabelu přenesena k
počítači
1. Zkoušečku kroutícího momentu spojte pomocí USB kabelu s počítačem a
zapněte.
» Zkoušečka kroutícího momentu je rozpoznána jako datový nosič.
2. CSV-soubor přeneste ze zkoušečky kroutícího momentu do počítače.
11.4. ODJISTĚTE MOMENTOVÉ NÁŘADÍ HCT
C
i
Odblokování se provádí pomocí šesti přednastavených testů. 3 testy (20 %,
60 %, 100 %) pro otáčení ve směru hodinových ručiček: Tolerance +/-5 %. 3 testy
(20 %, 60 %, 100 %) pro otáčení proti směru hodinových ručiček: Tolerance +/-6 %.
Možné pouze pro č. pol. 654410.
ü Momentové nářadí HCT je uzamčeno.
ü BT byl aktivován v okamžiku zablokování momentového nářadí.
ü Připojte uzamčené momentové nářadí HCT ke zkoušečce krouticího momentu,
viz Připojení momentového nářadí HCT (pouze 654410) [} Strana 149].
ü Momentové nářadí HCT je připojeno ke zkoušečce krouticího momentu
prostřednictvím Bluetooth.
1. Možnost 1 - Zkoušečka krouticího momentu není vhodná pro odblokování:
Zvolte zkoušečku krouticího momentu s vhodným rozsahem krouticího
momentu.
2. Možnost 2 - Zkoušečka krouticího momentu je vhodná pro odblokování:
Odblokování zahájíte pravým funkčním tlačítkem (5).
» Zobrazí se pokyn pro první test.
3. Potvrďte pravým funkčním tlačítkem (5).
4. Vytvořte krouticí moment podle pokynů.
Význam
tolerance cílové hodnoty
(směrem nahoru nebo
dolů), avšak špičková
hodnota z momentového
nářadí a špičková hodnota
zkoušečky kroutícího
momentu v rámci
nastavené tolerance
momentového klíče.
Krouticí moment na
zkoušečce kroutícího
momentu mimo
nastavenou toleranci cílové
hodnoty (směrem nahoru
nebo dolů) a odchylka
mezi špičkovou hodnotou
z momentového nářadí a
špičkovou hodnotou
zkoušečky kroutícího
momentu mimo
nastavenou toleranci
momentového klíče.
Krouticí moment na
zkoušečce kroutícího
momentu v rámci
nastavené tolerance cílové
hodnoty, avšak špičková
hodnota z momentového
nářadí a špičková hodnota
zkoušečky kroutícího
momentu mimo
nastavenou toleranci
momentového klíče.
