AIRFRAME PRO
CASCO
MANUALE DI ISTRUZIONI PER IL PROPRIETARIO
ANGOLO DI ATTACCO
La posizione di guida moderna – caricata verso il manubrio – ha alterato notevolmente il modo in cui il motociclista
interagisce con la motocicletta sportiva. Rannicchiato in una postura particolarmente compatta, il motociclista deve
posizionare la testa con una maggiore angolazione per mantenere visibilità e stabilità. ICON® ha progettato il casco
AIRFRAME PRO TM tenendo presenti tali fattori.
Questo singolare design ci ha consentito di creare le opportunità per diminuire la resistenza aerodinamica e il peso,
sagomando un paranuca tradizionale per evitare interferenze con la giacca o i vestiti. La geometria aggressiva amplia il
campo visivo e migliora al contempo l'attitudine aerodinamica quando si assume una postura di guida completamente "a
ranocchio".
Il profilo della calotta, notevolmente ridotto, in fibra di carbonio di grado aerospaziale o FRP, è caratterizzato da una
certificazione ECE applicata. Le tecniche di montaggio di precisione contribuiscono alla riduzione della massa, consentendo a
ICON® di costruire un casco straordinariamente leggero e incomparabilmente attrezzato.
Al suo interno, il tradizionale rivestimento in tre pezzi è stato trasformato in un componente in cinque pezzi, per offrire
maggiori possibilità di combinazioni e di adattamento a ogni singola forma della testa. Le imbottiture anteriore, posteriore,
laterale e della calotta offrono 27 combinazioni di assetto in una sola calotta del casco AIRFRAME PRO
alla concorrenza.
Sia internamente che esternamente, il casco ICON® AIRFRAME PRO
37
AFPCarbonINTLInstructionManual 1-05-24.indd 37-38 AFPCarbonINTLInstructionManual 1-05-24.indd 37-38
TM
, il doppio rispetto
TM
TM è ottimizzato per l'angolo di attacco.
NORME DI SICUREZZA RELATIVE AL CASCO
Questo casco soddisfa gli standard di sicurezza seguenti:
- UNECE - ONU Regolamento n. 22.06 - DOT - FMVSS N. 218
- PSC e/o JIS e/o SG (il casco non viene fornito con gli adesivi di certificazione PSC e/o JIS e/o SG a meno che
non sia stato acquistato presso un rivenditore autorizzato nel paese corrispondente).

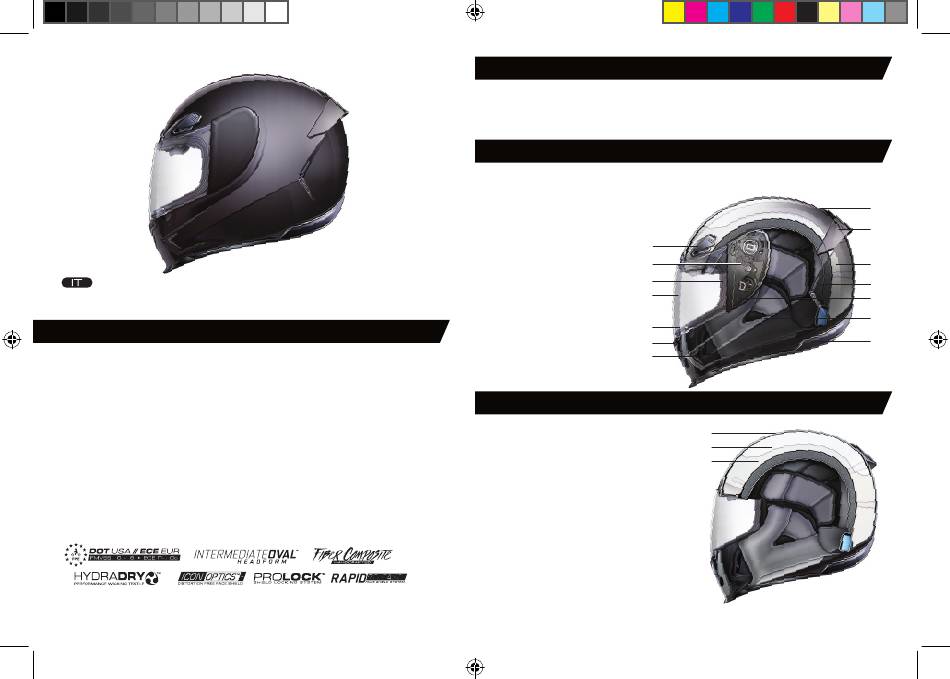

COMPONENTI DEL CASCO
Fare riferimento alla figura illustrata di seguito per acquisire familiarità con i nomi e i termini specifici utilizzati per il casco prima
di tentare di riparare o sostituire parti dello stesso.
1 PRESE D'ARIA FRONTALI
//
2 SISTEMA DI SGANCIO DELLA
//
MASCHERA
3 GUARNIZIONE OBLÒ DELLA
//
1
VISIERA
//
4 VISIERA (MASCHERA DI
//
2
PROTEZIONE) - VISIERA ICON //
OPTICS™
3
//
5 DEFLETTORE D'ARIA
//
6 PRESA D'ARIA SULLA BOCCA
//
4
//
7 PRESE D'ARIA SULLA
//
MENTONIERA
8 CALOTTA ESTERNA
//
5
9 SPOILER POSTERIORE //
//
10 EPS A DOPPIA DENSITÀ
//
6
//
11 PRESE DI SFOGO
//
12 PIASTRA LATERALE 7
// //
13 IMBOTTITURA INTERNA
//
14 GUARNIZIONE ALLA BASE
//
CALOTTA ED EPS
La calotta composita realizzata a mano del casco ICON
®
AIRFRAME PRO è realizzata in conformità a rigorosi
TM
standard di controllo della qualità.
Le imbottiture in polistirene espanso a doppia densità di
ICON AIRFRAME PRO sono state studiate per offrire
® TM
i massimi valori possibili di assorbimento degli urti e
dissipazione dell'energia.
Inoltre, entrambe le sezioni dell'imbottitura interna
presentano un'ampia serie di condotti dell'aria direzionali
che distribuiscono il flusso d'aria proveniente dal sistema di
ventilazione esterno.
AIRFRAME PRO
1 // CALOTTA IN COMPOSITO IN FIBRA DI VETRO
2 // DENSITÀ EPS 2
3 // DENSITÀ EPS 1
AIRFRAME PRO CARBON
1 // CALOTTA IN FIBRA DI CARBONIO
2 // DENSITÀ EPS 2
3 // DENSITÀ EPS 1
8
//
9
//
10
//
11
//
12
//
13
//
14
//
1
//
2
//
3
//
