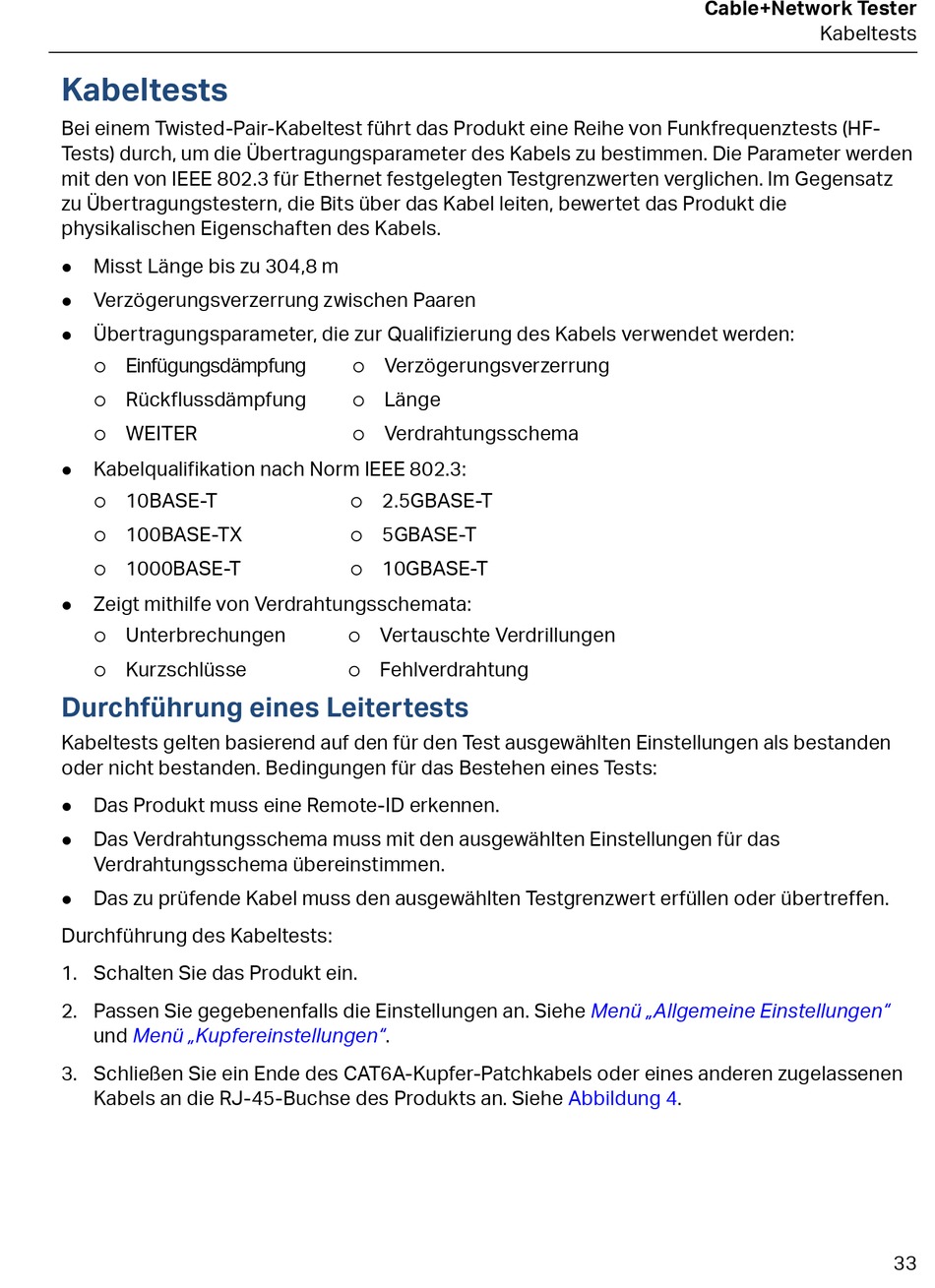

Kabeltests
Bei einem Twisted-Pair-Kabeltest führt das Produkt eine Reihe von Funkfrequenztests (HF-
Tests) durch, um die Übertragungsparameter des Kabels zu bestimmen. Die Parameter werden
mit den von IEEE 802.3 für Ethernet festgelegten Testgrenzwerten verglichen. Im Gegensatz
zu Übertragungstestern, die Bits über das Kabel leiten, bewertet das Produkt die
physikalischen Eigenschaften des Kabels.
Misst Länge bis zu 304,8 m

Verzögerungsverzerrung zwischen Paaren

Übertragungsparameter, die zur Qualifizierung des Kabels verwendet werden:

Einfügungsdämpfung

Rückflussdämpfung

WEITER

Kabelqualifikation nach Norm IEEE 802.3:

10BASE-T

100BASE-TX

1000BASE-T

Zeigt mithilfe von Verdrahtungsschemata:

Unterbrechungen

Kurzschlüsse

Durchführung eines Leitertests
Kabeltests gelten basierend auf den für den Test ausgewählten Einstellungen als bestanden
oder nicht bestanden. Bedingungen für das Bestehen eines Tests:
Das Produkt muss eine Remote-ID erkennen.

Das Verdrahtungsschema muss mit den ausgewählten Einstellungen für das

Verdrahtungsschema übereinstimmen.
Das zu prüfende Kabel muss den ausgewählten Testgrenzwert erfüllen oder übertreffen.

Durchführung des Kabeltests:
1. Schalten Sie das Produkt ein.
2. Passen Sie gegebenenfalls die Einstellungen an. Siehe
und Menü „Kupfereinstellungen".
3. Schließen Sie ein Ende des CAT6A-Kupfer-Patchkabels oder eines anderen zugelassenen
Kabels an die RJ-45-Buchse des Produkts an. Siehe
Verzögerungsverzerrung

Länge

Verdrahtungsschema

2.5GBASE-T

5GBASE-T

10GBASE-T

Vertauschte Verdrillungen

Fehlverdrahtung

Cable+Network Tester
Menü „Allgemeine Einstellungen"
Abbildung 4.
Kabeltests
33
