Fluke Networks LinkIQ Benutzerhandbuch Seite 22

LinkIQ/LinkIQ Duo
Benutzerhandbuch
Optionsmenü
Kabeleinstellungen
10BASE-T
100BASE-TX
1000BASE-T
Test-
Grenzwert
2.5GBASE-T
5GBASE-T
10GBASE-T
NVP <Optionen>
PoE-Test
18

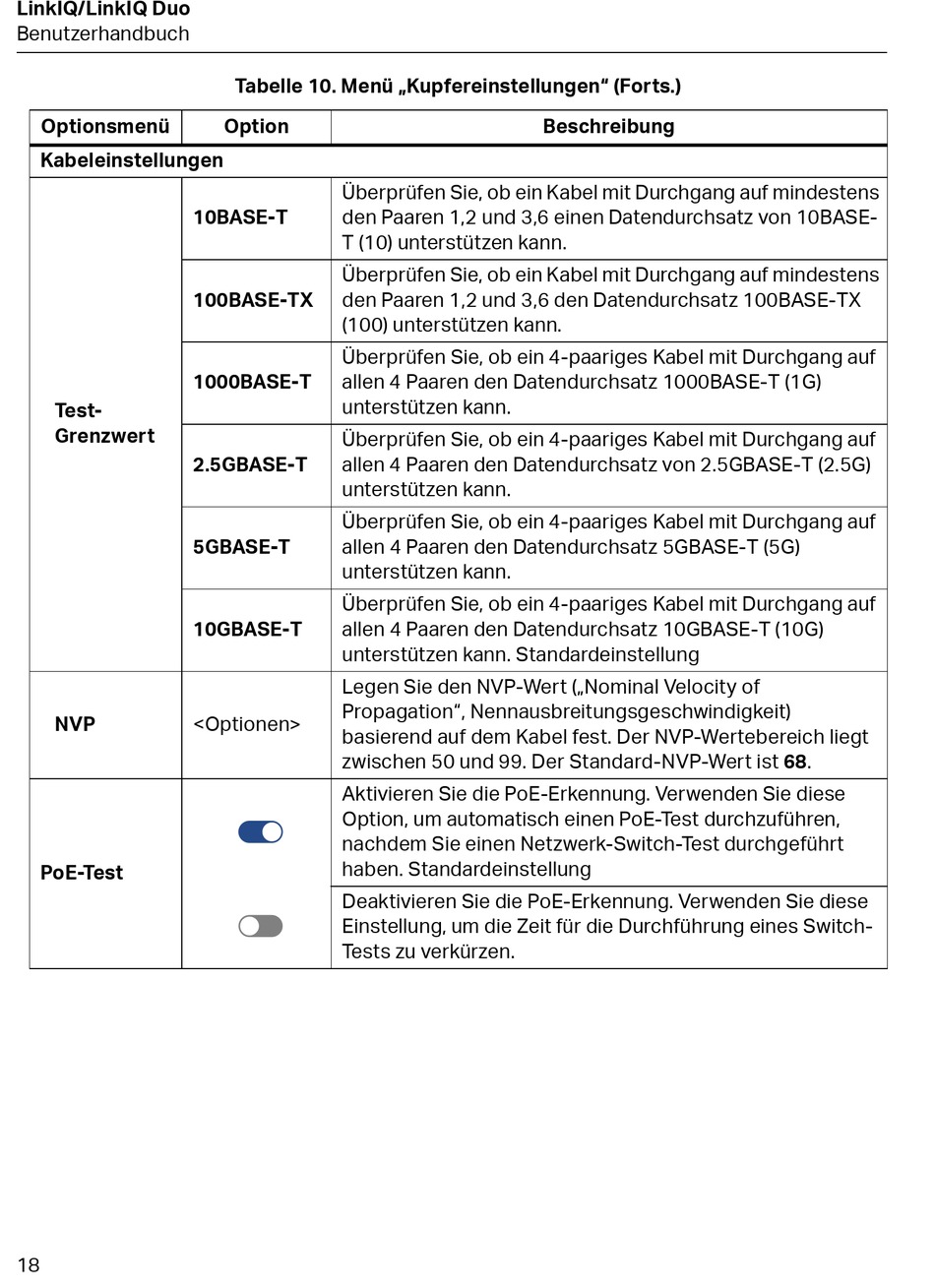

Tabelle 10. Menü „Kupfereinstellungen" (Forts.)
Option
Überprüfen Sie, ob ein Kabel mit Durchgang auf mindestens
den Paaren 1,2 und 3,6 einen Datendurchsatz von 10BASE-
T (10) unterstützen kann.
Überprüfen Sie, ob ein Kabel mit Durchgang auf mindestens
den Paaren 1,2 und 3,6 den Datendurchsatz 100BASE-TX
(100) unterstützen kann.
Überprüfen Sie, ob ein 4-paariges Kabel mit Durchgang auf
allen 4 Paaren den Datendurchsatz 1000BASE-T (1G)
unterstützen kann.
Überprüfen Sie, ob ein 4-paariges Kabel mit Durchgang auf
allen 4 Paaren den Datendurchsatz von 2.5GBASE-T (2.5G)
unterstützen kann.
Überprüfen Sie, ob ein 4-paariges Kabel mit Durchgang auf
allen 4 Paaren den Datendurchsatz 5GBASE-T (5G)
unterstützen kann.
Überprüfen Sie, ob ein 4-paariges Kabel mit Durchgang auf
allen 4 Paaren den Datendurchsatz 10GBASE-T (10G)
unterstützen kann. Standardeinstellung
Legen Sie den NVP-Wert („Nominal Velocity of
Propagation", Nennausbreitungsgeschwindigkeit)
basierend auf dem Kabel fest. Der NVP-Wertebereich liegt
zwischen 50 und 99. Der Standard-NVP-Wert ist 68.
Aktivieren Sie die PoE-Erkennung. Verwenden Sie diese
Option, um automatisch einen PoE-Test durchzuführen,
h
nachdem Sie einen Netzwerk-Switch-Test durchgeführt
haben. Standardeinstellung
Deaktivieren Sie die PoE-Erkennung. Verwenden Sie diese
i Einstellung, um die Zeit für die Durchführung eines Switch-
Tests zu verkürzen.
Beschreibung
