Fluke Networks LinkIQ Benutzerhandbuch Seite 28

LinkIQ/LinkIQ Duo
Benutzerhandbuch
Artikel
Zeigt die angegebenen Geschwindigkeiten des Geräts an und ob sie Vollduplex-
oder Halbduplex-Fähigkeit mit der angegebenen Geschwindigkeit haben.
Geschwindigkeiten in Schwarz zeigen an, dass der Switch diese Geschwindigkeit
angibt. Geschwindigkeiten in Grau zeigen an, dass der Switch diese
Geschwindigkeit nicht angibt.
Vollduplex
Ein Häkchen (
gleichzeitig Kommunikationssignale senden und empfangen kann.

Ein Bindestrich (–) zeigt an, dass das Gerät bei der angegebenen Geschwindigkeit
nicht über Vollduplex-Funktionen verfügt.
Halbduplex
Ein Häkchen (
empfangen kann, aber nicht gleichzeitig mit der angegebenen Geschwindigkeit.
Ein Bindestrich (–) zeigt an, dass das Gerät bei der angegebenen Geschwindigkeit
nicht über Halbduplex-Funktionen verfügt.
Eine Leerstelle gibt an, dass die Halbduplex-Funktion bei der angegebenen
Geschwindigkeit nicht verfügbar ist.
Die Schaltfläche „Ping-Übersicht" wird nur angezeigt, wenn Ping aktiviert ist.
Z

B

 Die maximale Round-Trip-Zeit in ms der 4 Ping-Versuche oder -- ms, wenn

keine Ping-Versuche erfolgreich sind.
Die IP-Adresse des Geräts im Netz, an das ein Signal gesendet wird.

Tippen Sie auf diese Schaltfläche, um den Ping-Bildschirm zu öffnen und
detaillierte Ping-Ergebnisse anzuzeigen. Siehe Ping-Testergebnisse.
PoE-Ergebnisse werden nur angezeigt, wenn PoE aktiviert ist und das Produkt mit
einem PoE-Gerät verbunden ist. Scrollen Sie bei Bedarf nach unten, um alle

Ergebnisse anzuzeigen. Siehe PoE-Testergebnisse.
24

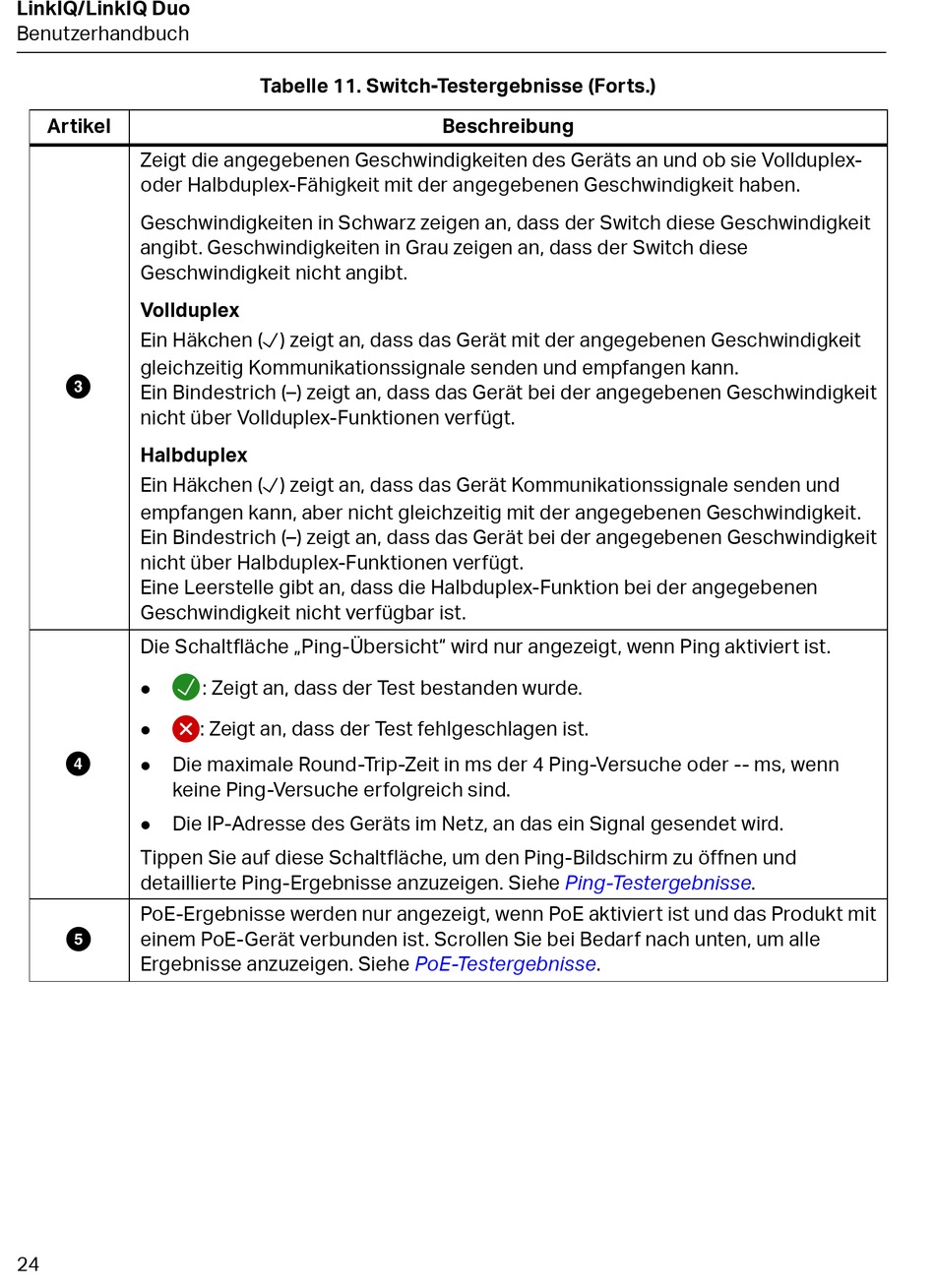

Tabelle 11. Switch-Testergebnisse (Forts.)
Y
) zeigt an, dass das Gerät mit der angegebenen Geschwindigkeit
Y
) zeigt an, dass das Gerät Kommunikationssignale senden und
: Zeigt an, dass der Test bestanden wurde.
: Zeigt an, dass der Test fehlgeschlagen ist.
Beschreibung
