Fluke Networks LinkIQ Benutzerhandbuch Seite 39

Kabeltestergebnisse

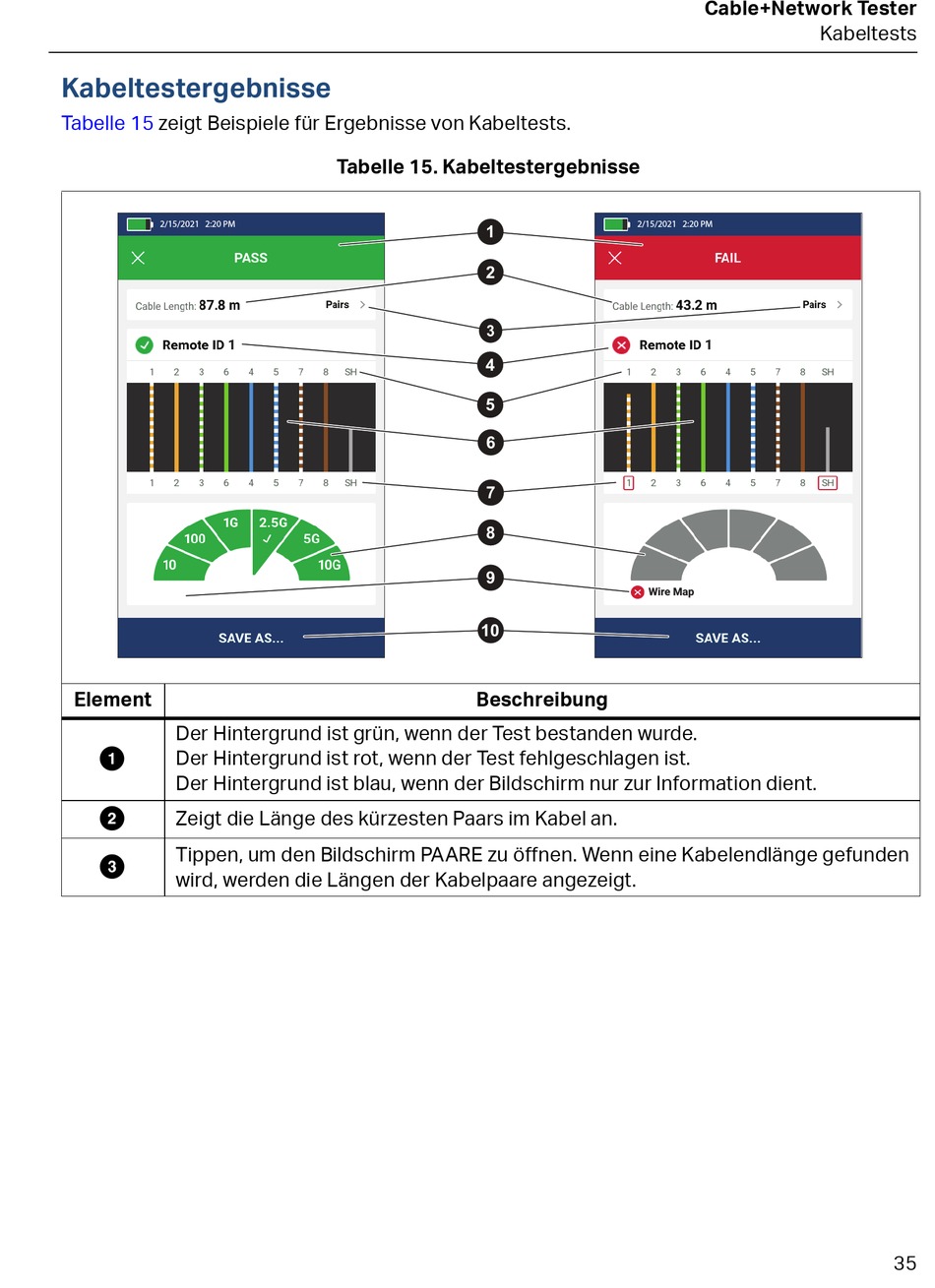

Tabelle 15 zeigt Beispiele für Ergebnisse von Kabeltests.
2/15/2021 2:20 PM
1
Element
Der Hintergrund ist grün, wenn der Test bestanden wurde.
Der Hintergrund ist rot, wenn der Test fehlgeschlagen ist.

Der Hintergrund ist blau, wenn der Bildschirm nur zur Information dient.
Zeigt die Länge des kürzesten Paars im Kabel an.

Tippen, um den Bildschirm PAARE zu öffnen. Wenn eine Kabelendlänge gefunden

wird, werden die Längen der Kabelpaare angezeigt.
Tabelle 15. Kabeltestergebnisse
1
2
3
4
5
6
7
8
9
10
Beschreibung
Cable+Network Tester
2/15/2021 2:20 PM
1
Wire Map
Kabeltests
35
