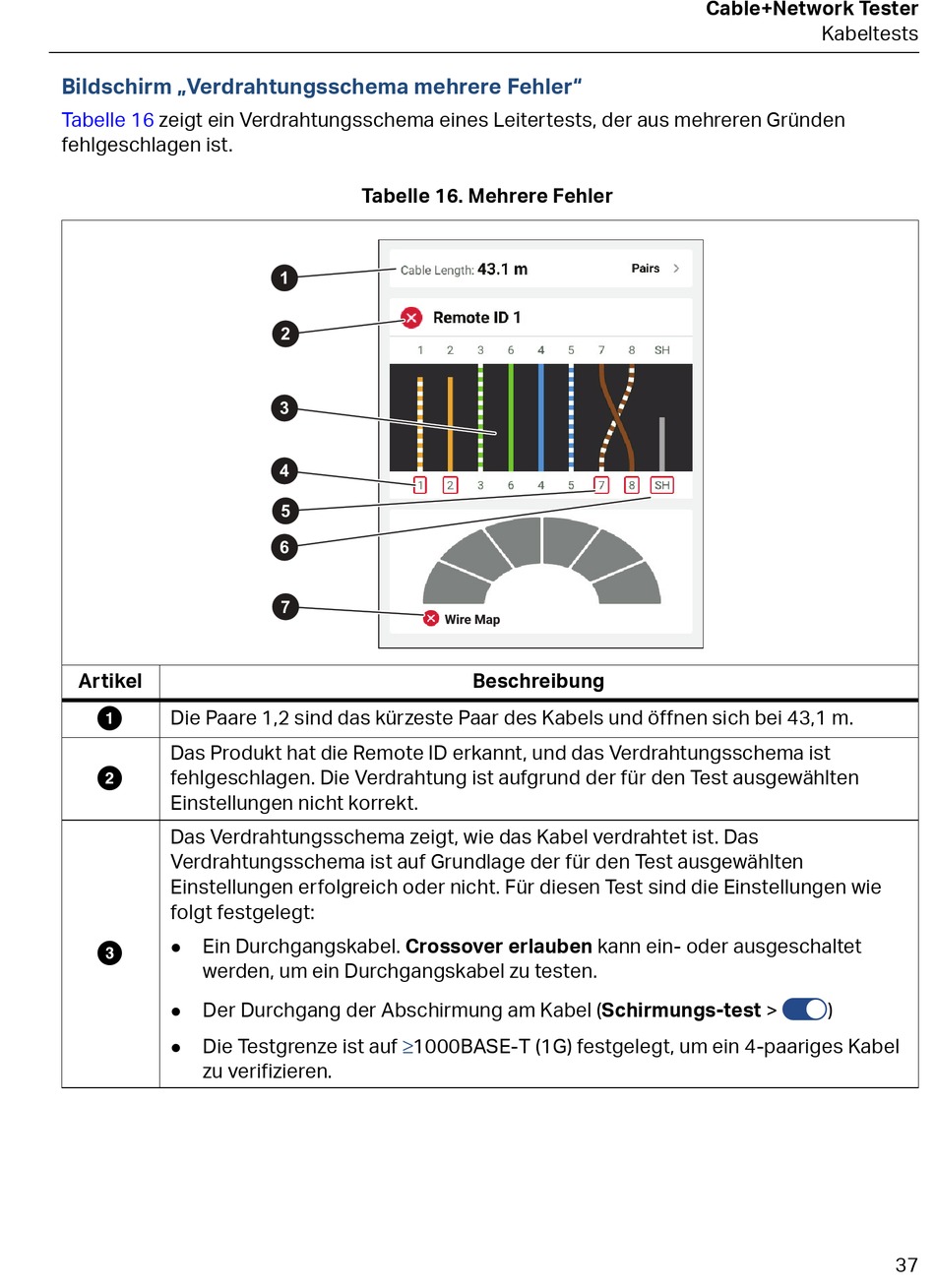

Bildschirm „Verdrahtungsschema mehrere Fehler"
Tabelle 16 zeigt ein Verdrahtungsschema eines Leitertests, der aus mehreren Gründen
fehlgeschlagen ist.
Artikel
Die Paare 1,2 sind das kürzeste Paar des Kabels und öffnen sich bei 43,1 m.

Das Produkt hat die Remote ID erkannt, und das Verdrahtungsschema ist
fehlgeschlagen. Die Verdrahtung ist aufgrund der für den Test ausgewählten

Einstellungen nicht korrekt.
Das Verdrahtungsschema zeigt, wie das Kabel verdrahtet ist. Das
Verdrahtungsschema ist auf Grundlage der für den Test ausgewählten
Einstellungen erfolgreich oder nicht. Für diesen Test sind die Einstellungen wie
folgt festgelegt:
Ein Durchgangskabel. Crossover erlauben kann ein- oder ausgeschaltet


werden, um ein Durchgangskabel zu testen.
Der Durchgang der Abschirmung am Kabel (Schirmungs-test >

Die Testgrenze ist auf ≥1000BASE-T (1G) festgelegt, um ein 4-paariges Kabel

zu verifizieren.
Tabelle 16. Mehrere Fehler
1
2
3
4
5
6
7
Wire Map
1
Beschreibung
