LinkIQ/LinkIQ Duo
Benutzerhandbuch
Element
Paare 1,2 schlagen fehl, weil sie unterbrochen sind.

Paare 7,8 schlagen fehl, weil sie ein umgekehrtes Paar sind.

Der Durchgang der Abschirmung schlägt fehl, weil der Durchgang der

Abschirmung nicht überprüft werden kann.
Da das Verdrahtungsschema fehlgeschlagen ist, kann das Produkt die

Leistungsfähigkeit des Kabels nicht testen.
Fehler bei unterbrochenen Paaren

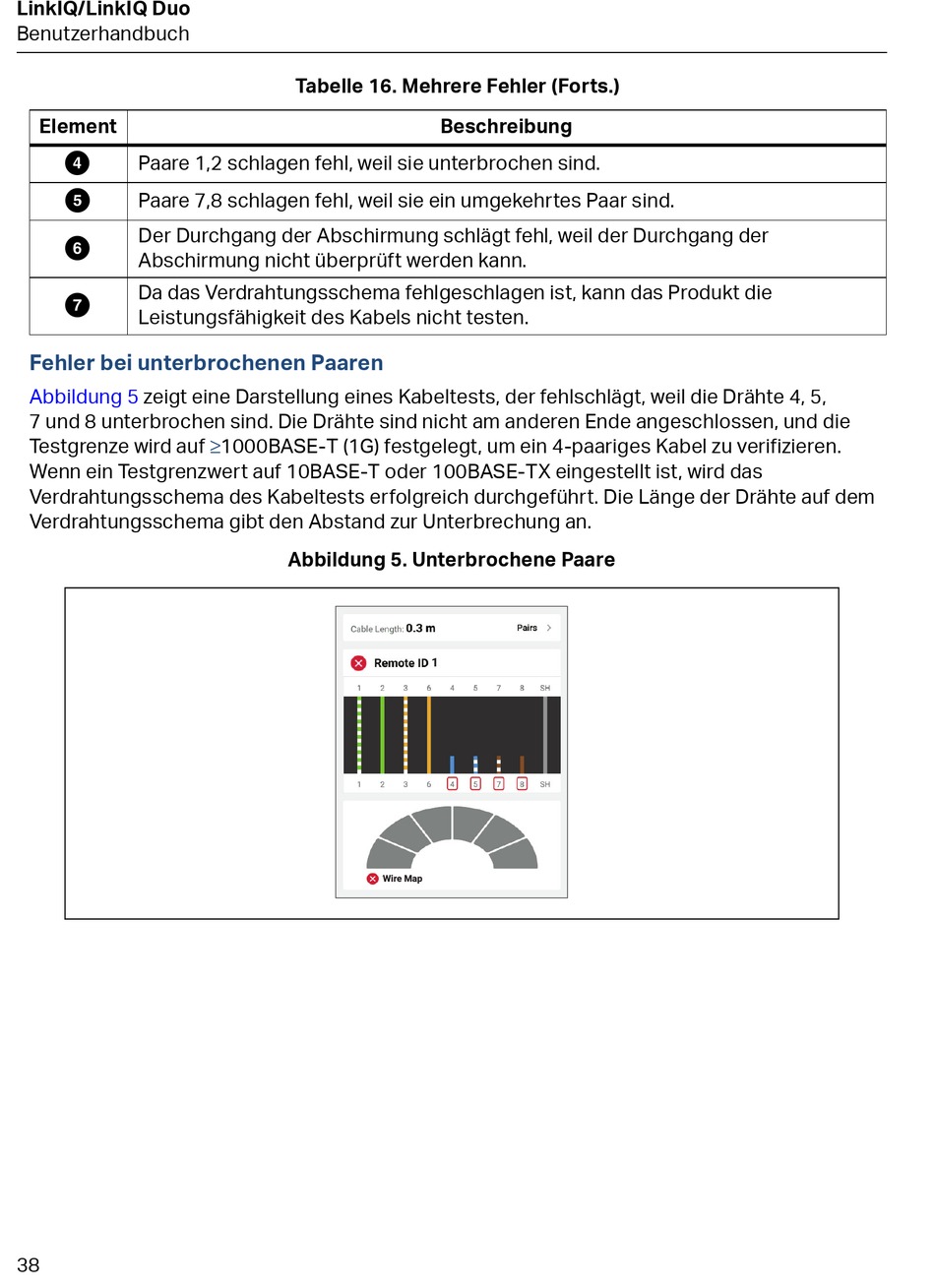

Abbildung 5 zeigt eine Darstellung eines Kabeltests, der fehlschlägt, weil die Drähte 4, 5,
7 und 8 unterbrochen sind. Die Drähte sind nicht am anderen Ende angeschlossen, und die
Testgrenze wird auf ≥1000BASE-T (1G) festgelegt, um ein 4-paariges Kabel zu verifizieren.
Wenn ein Testgrenzwert auf 10BASE-T oder 100BASE-TX eingestellt ist, wird das
Verdrahtungsschema des Kabeltests erfolgreich durchgeführt. Die Länge der Drähte auf dem
Verdrahtungsschema gibt den Abstand zur Unterbrechung an.
38
Tabelle 16. Mehrere Fehler (Forts.)
Beschreibung
Abbildung 5. Unterbrochene Paare
1
Wire Map
