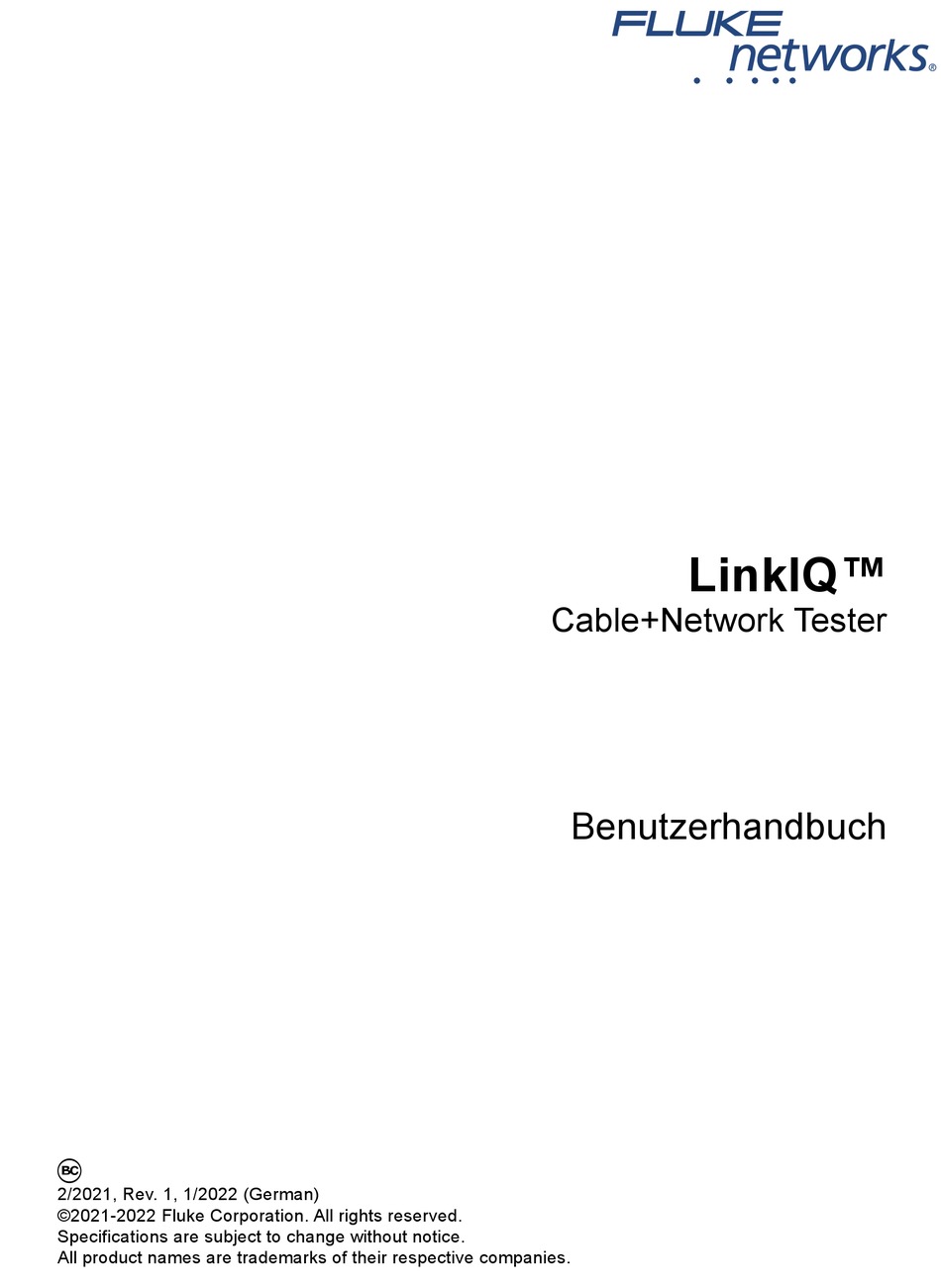

- Seite 1 LinkIQ™ Cable+Network Tester Benutzerhandbuch 2/2021, Rev. 1, 1/2022 (German) ©2021-2022 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Seite 2 BEGRENZTE GEWÄHRLEISTUNG UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, daß jedes Fluke-Produkt unter normalem Gebrauch und Service frei von Material- und Fertigungsdefekten ist. Die Garantiedauer beträgt 1 Jahr ab Versanddatum. Die Garantiedauer für Teile, Produktreparaturen und Service beträgt 90 Tage. Diese Garantie wird ausschließlich dem Ersterwerber bzw. dem Endverbraucher geleistet, der das betreffende Produkt von einer von Fluke autorisierten Verkaufsstelle erworben hat, und erstreckt sich nicht auf Sicherungen, Einwegbatterien oder andere Produkte, die nach dem Ermessen von Fluke unsachgemäß...
-
Seite 3: Inhaltsverzeichnis
Inhalt Titel Seite Einführung ............................. Automatische Testermittlung ....................Kontaktaufnahme mit Fluke ....................Sicherheitsinformationen ......................Produktübersicht ........................Bestandteile ......................... Bedienelemente und Anschlüsse ................Trageriemen......................... Display............................ Hauptmenü............................ Menü-Bedienelemente ....................Einstellungsmenü....................... Konfigurieren einer statischen Adresse ..............12 Ändern der IP-Adresse des Produkts..............12 Ändern der IP-Adresse eines Geräts für Ping .......... - Seite 4 LinkIQ Benutzerhandbuch Beispiel für erfolgreichen PoE-Testdurchlauf ..........34 Gründe für das Fehlschlagen des PoE-Tests ..........35 Speichern eines Testergebnisses..................36 Ergebnismenü ..........................36 Testergebnisse löschen......................38 Ergebnisse auf LinkWare PC hochladen ................39 Tests mit MS-IE-Adapter-Set ....................39 Wartung ............................40 Produktreinigung........................
-
Seite 5: Einführung
Einführung Der Fluke Networks LinkIQ Cable+Network Tester (das Produkt oder der Tester) ist ein einzigartiges tragbares Messgerät für den Einsatz in vielen Anwendungen zum Testen von Twisted- Pair-Kabeln, Netzwerkkonnektivität und Stromversorgung über Ethernet (PoE, „Power over Ethernet“). Zu diesen Anwendungen gehören die Systemintegration, die Kabelinstallation sowie die Instandhaltung von Netzwerk- und Sicherheitssystemen. -
Seite 6: Kontaktaufnahme Mit Fluke
LinkIQ Benutzerhandbuch Switch-Test, wenn das Produkt ein Netzwerkgerät erkennt. Siehe Switch-Tests. Switch-Test mit Ping-Test mit aktiviertem Ping und das Produkt erkennt ein Netzwerkgerät. Siehe Switch-Tests. Switch-Test mit Power over Ethernet (PoE) mit aktiviertem PoE und das Produkt erkennt ein ... -
Seite 7: Produktübersicht
Cable+Network Tester Produktübersicht Produktübersicht Packen Sie das Produkt aus und identifizieren Sie die in Tabelle 1 aufgeführten Elemente. Bestandteile Tabelle 1 zeigt die Bestandteile des Produkts. Tabelle 1. Bestandteile Artikel Beschreibung Artikel Beschreibung Produkt Remote-ID 1 Akku-Ladegerät Halterung für Office Locator ... -
Seite 8: Bedienelemente Und Anschlüsse
LinkIQ Benutzerhandbuch Bedienelemente und Anschlüsse Tabelle 2 zeigt die Bedienelemente und Anschlüsse des Produkts. Tabelle 2. Bedienelemente und Anschlüsse Artikel Beschreibung Artikel Beschreibung RJ-45-Buchse LCD-Touchscreen (Display) Befestigungsschlitze für Ein/Aus-Taste Trageriemen USB-C-Eingangsanschluss zum Laden des Akkus oder zum Hochladen der Ergebnisse auf LinkWare PC. -
Seite 9: Trageriemen
Cable+Network Tester Produktübersicht Trageriemen Abbildung 1 zeigt, wie der Trageriemen befestigt wird. Abbildung 1. Befestigung des Trageriemens... -
Seite 10: Display
LinkIQ Benutzerhandbuch Display Wenn Sie das Gerät zum ersten Mal einschalten, wird der Bildschirm für die Sprachauswahl auf dem Display angezeigt. Scrollen sie bei Bedarf zu weiteren Sprachen, tippen Sie auf eine Sprache und dann auf OK, um die Sprache für die Benutzeroberfläche (UI) festzulegen. -
Seite 11: Hauptmenü
Cable+Network Tester Hauptmenü Hauptmenü Tabelle 4 führt die verfügbaren Untermenüs des Hauptmenüs auf. Tabelle 4. Hauptmenü Untermenü Funktion Tippen, um zum Startbildschirm zurückzukehren. Über den Start Startbildschirm können Sie einen Test starten oder Ergebnisse auf LinkWare PC hochladen. Tippen, um die Ergebnisse anzuzeigen oder zu verwalten. Siehe Ergebnisse Ergebnismenü. - Seite 12 LinkIQ Benutzerhandbuch Tabelle 5 enthält eine Liste der Menü-Bedienelemente. Tabelle 5. Menü-Bedienelemente Artikel Bedienelement Funktion Passt einen Wert an. Berühren Sie den Schieberegler, und Schieberegler schieben Sie ihn nach links, um den Wert zu verringern, oder nach rechts, um ihn zu erhöhen.
-
Seite 13: Einstellungsmenü
Cable+Network Tester Hauptmenü Einstellungsmenü Tabelle 6 enthält eine Liste der im Einstellungsmenü verfügbaren Optionen. Das Produkt verwendet die zuletzt gespeicherten Einstellungen, wenn es aus- und wieder eingeschaltet wird. Tabelle 6. Einstellungsmenü Optionsmenü Option Beschreibung Belegungseinstellungen (Einstellungen für das Verdrahtungsschema) Verwendet die Durchgängigkeit der Abschirmung am Kabel, um festzustellen, ob ein Test erfolgreich verläuft. - Seite 14 LinkIQ Benutzerhandbuch Tabelle 6. Einstellungsmenü (Forts.) Optionsmenü Option Beschreibung Legen Sie den NVP-Wert („Nominal Velocity of Propagation“, Nennausbreitungsgeschwindigkeit) basierend auf dem Kabel <Optionen> fest. Der NVP-Wertebereich liegt zwischen 50 und 99. Der Standard-NVP-Wert ist 68. Allgemeine Einstellungen Erhöht die Test-ID automatisch um eine Zahl oder einen Buchstaben für den nächsten Test.
- Seite 15 Cable+Network Tester Hauptmenü Tabelle 6. Einstellungsmenü (Forts.) Optionsmenü Option Beschreibung Wenn die IP-Adresse des Produkts in der Netzwerkeinstellung automatisch zugewiesen oder konfiguriert ist, tippen Sie auf den Ping-Bildschirm, um ihn aufzurufen und Folgendes zu tun: Die Ping-Funktion aktivieren oder deaktivieren. Die ...
-
Seite 16: Konfigurieren Einer Statischen Adresse
LinkIQ Benutzerhandbuch Tabelle 6. Einstellungsmenü (Forts.) Optionsmenü Option Beschreibung Datum/ Tippen, um Optionen zum Einstellen von Datum, Uhrzeit, <Optionen> Uhrzeit Datumsformat und Uhrzeitformat auszuwählen. Sprache <Optionen> Tippen, um nach der Ersteinrichtung eine Sprache auszuwählen. Tippen, um die Seriennummer, die MAC-Adresse und die Info Versionsinformationen des Produkts anzuzeigen. -
Seite 17: Konfiguration Einer Ip-Adresse
Cable+Network Tester Hauptmenü 6. So wechseln Sie von einer IPv4-Adresse zu einer IPv6-Adresse oder umgekehrt: a. Tippen Sie auf der IP-Schaltfläche auf b. Tippen Sie auf OK, um die Adresse zu löschen. c. Tippen Sie auf IPv4 oder IPv6. d. Tippen Sie auf , um eine Schaltfläche für eine IP-Adresse hinzuzufügen. -
Seite 18: Konfiguration Einer Ipv6-Adresse
LinkIQ Benutzerhandbuch Konfiguration einer IPv6-Adresse So konfigurieren Sie eine Adresse manuell: 1. Tippen Sie auf IP, um den Bildschirm für die IP-Adresse zu öffnen. 2. Geben Sie die IP-Adresse ein. Eine IPv6-Adresse besteht aus 128 Bits, die als acht Gruppen von vier Hexadezimalziffern (16 Bits) mit einem Doppelpunkt zwischen jeder Gruppe dargestellt werden. -
Seite 19: Werkzeugmenü
Cable+Network Tester Vor einem Test 4. Tippen Sie auf Gateway, um die Gateway-Adresse einzugeben. 5. Tippen Sie auf DNS, um die DNS-Adresse einzugeben. Werkzeugmenü Tabelle 7 enthält eine Liste der im Werkzeugmenü verfügbaren Optionen. Tabelle 7. Werkzeugmenü Optionsmenü Option Beschreibung Das Produkt gibt einen digitalen Ton aus, den eine IntelliTone-Sonde verwenden kann, um Kabel IntelliTone... -
Seite 20: Leitertests
LinkIQ Benutzerhandbuch Seien Sie vorsichtig, wenn Sie an potenziell gefährlichen Orten arbeiten, z. B. in erhöhter Position auf einer Leiter oder auf einem Dach, insbesondere wenn die Arbeiten in der Nähe eines Gewitters stattfinden. Seien Sie auch vorsichtig, wenn externe Kommunikationskabel parallel zu Stromversorgungskabeln verlegt werden. -
Seite 21: Durchführung Eines Leitertests
Cable+Network Tester Leitertests Durchführung eines Leitertests Kabeltests gelten basierend auf den für den Test ausgewählten Einstellungen als bestanden oder nicht bestanden. Bedingungen für das Bestehen eines Tests: Das Produkt muss eine Remote ID erkennen. Das Verdrahtungsschema muss mit den ausgewählten Einstellungen für das ... -
Seite 22: Kabeltestergebnisse
LinkIQ Benutzerhandbuch 4. Schließen Sie das andere Ende des Patchkabels an eine RJ-45-Buchse oder an einen Adapter am nächsten Ende des zu prüfenden Kabels an. Schließen Sie dann die Remote ID an eine RJ- 45-Buchse oder einen Adapter am anderen Ende des zu prüfenden Kabels an. - Seite 23 Cable+Network Tester Leitertests Tabelle 8. Kabeltestergebnisse 2/15/2021 2:20 PM 2/15/2021 2:20 PM Wire Map Artikel Beschreibung Funktion Der Hintergrund ist grün, wenn der Test bestanden wurde. Ergebnisken- Der Hintergrund ist rot, wenn der Test fehlgeschlagen ist. nzeichnung Der Hintergrund ist blau, wenn der Bildschirm nur zur Information dient.
- Seite 24 LinkIQ Benutzerhandbuch Tabelle 8. Kabeltestergebnisse (Forts.) Artikel Beschreibung Funktion Zeigt die im Test verwendete Remote ID-Nummer und Informationen zum Test an. Remote-ID Das Produkt erkennt die Remote ID und der Verdrahtungsschema-Test ist erfolgreich. Remote-ID Das Produkt erkennt die Remote ID, aber der Remote ID- Verdrahtungsschema-Test schlägt fehl.
-
Seite 25: Bildschirm Verdrahtungsschema Mehrere Fehler
Cable+Network Tester Leitertests Bildschirm Verdrahtungsschema mehrere Fehler Tabelle 9 zeigt ein Verdrahtungsschema eines Leitertests, der aus mehreren Gründen fehlgeschlagen ist. Tabelle 9. Mehrere Fehler Wire Map Artikel Beschreibung Die Paare 1,2 sind das kürzeste Paar des Kabels und öffnen sich bei 43,1 m. ... -
Seite 26: Fehler Bei Unterbrochenen Paaren
LinkIQ Benutzerhandbuch Tabelle 9. Mehrere Fehler (Forts.) Artikel Beschreibung Paare 1,2 schlagen fehl, weil sie unterbrochen sind. Paare 7,8 schlagen fehl, weil sie ein umgekehrtes Paar sind. Der Durchgang der Abschirmung schlägt fehl, weil der Durchgang der ... -
Seite 27: Kurzschluss-Fehler
Cable+Network Tester Leitertests Kurzschluss-Fehler Abbildung 4 zeigt ein Verdrahtungsschema, das aufgrund eines Kurzschlusses der Kabel 1 und 2 fehlschlägt. Die Länge des Drahtes auf dem Verdrahtungsschema gibt den Abstand zum Kurzschluss an. Bei einem Kurzschluss von Kabeln kann das Produkt die Remote ID nicht erkennen. Beheben Sie den Kurzschluss, und führen Sie den Test erneut durch, um das Verdrahtungsschema der anderen Paare zu überprüfen. -
Seite 28: Testgrenzwertfehler
LinkIQ Benutzerhandbuch Testgrenzwertfehler Tabelle 10 zeigt einen Kabeltest, der aufgrund von Near End Cross Talk (NEXT) fehlschlägt. Tabelle 10. NEXT-Fehler NEXT Artikel Beschreibung Das Produkt hat die Remote ID erkannt, und das Verdrahtungsschema wurde erfolgreich durchgeführt. Das Verdrahtungsschema besteht den Test aus folgenden Gründen: Die Drähte sind alle korrekt an den nahen und fernen Enden für ein... -
Seite 29: Switch-Tests
Cable+Network Tester Switch-Tests Switch-Tests Das Produkt kann Switch-Konnektivität, Ping, Power over Ethernet (PoE) und Tests durchführen. Switch-Konnektivitätstests Bei einem Netzwerktest führt das Produkt eine Reihe von Abfragen durch, um Informationen zu einem Switch oder Gerät zu ermitteln und zu melden. Das Produkt ermittelt Informationen über das Gerät und meldet angegebene Datenraten mit Vollduplex oder Halbduplex. -
Seite 30: Durchführung Eines Switch-Tests
LinkIQ Benutzerhandbuch Durchführung eines Switch-Tests So führen Sie einen Switch-Test durch: 1. Schalten Sie das Produkt ein. 2. Schließen Sie ein Ende des CAT6A-Kupfer-Patchkabels oder eines anderen zugelassenen Kabels an die RJ-45-Buchse des Produkts an. Siehe Abbildung Abbildung 6. Einrichten des Switch-Tests... -
Seite 31: Funktion
Cable+Network Tester Switch-Testergebnisse Tabelle 11. Switch-Testergebnisse Switch Name Switchco XXXXXX IP (3) 10.250.190.200 fd0c:10:250:192::8465 Connected Speed (1000 Mb/s Max) 1000 / Full Duplex Advertised Speeds Full Half 10GBASE-T 5GBASE-T 2.5GBASE-T 1000BASE-T 100BASE-TX 10BASE-T Ping 6 ms 192.168.86.1 Single Dual A Dual B Artikel Beschreibung... - Seite 32 LinkIQ Benutzerhandbuch Tabelle 11. Switch-Testergebnisse (Forts.) Artikel Beschreibung Funktion Zeigt die angegebenen Geschwindigkeiten des Geräts und ob sie Vollduplex- oder Halbduplex-Fähigkeit mit der angegebenen Geschwindigkeit haben. Geschwindigkeiten in Schwarz zeigen an, dass der Switch diese Geschwindigkeit angibt. Geschwindigkeiten in Grau zeigen an, dass der Switch diese Geschwindigkeit nicht angibt.
-
Seite 33: Detailergebnisse Des Switch-Tests
Cable+Network Tester Switch-Testergebnisse Detailergebnisse des Switch-Tests Tabelle 12 zeigt mögliche Ergebnisse eines Switch-Tests. Wenn ein Element nicht mit einem Namen oder einer Beschreibung konfiguriert ist, wird -- angezeigt. Tabelle 12. Detailergebnisse des Switch-Tests Name Beschreibung Switch-Name Der Name des nächstgelegenen Switches Switch-Beschreibung Die Beschreibung des nächstgelegenen Switches Port-ID... - Seite 34 LinkIQ Benutzerhandbuch Tabelle 13. Ping-Testergebnisse Artikel Beschreibung Allgemeiner Abschnitt IP-Adresse Die IP-Adresse, die konfiguriert wurde unter Einstellungen > Ping, Paketum- Die Round-Trip-Zeit in ms von jedem Ping des Produkts an die IP-Adresse. laufzeiten zeigt an, dass keine Pakete verloren gegangen sind.
- Seite 35 Cable+Network Tester Switch-Testergebnisse Tabelle 13. Ping-Testergebnisse (Forts.) Artikel Beschreibung Bei IPv4-Adressen die Zeitspanne zwischen dem Senden der Anfrage und dem Empfang der Bestätigung vom DHCP-Server durch das Produkt. ACK-Zeit: Bei IPv6-Adressen wird die DHCPv6-Antwortzeit angezeigt. Die Antwortzeit ist die Zeitspanne zwischen dem Senden der DHCPv6-Anforderung durch das Produkt und dem Empfang des Antwortpakets.
-
Seite 36: Poe-Testergebnisse
LinkIQ Benutzerhandbuch PoE-Testergebnisse Tabelle 14 zeigt mögliche Ergebnisse eines PoE-Tests. Tabelle 14. PoE-Testergebnisse Artikel Beschreibung Funktion Tippen, um die Ergebnisse der Leistung mit einzelner Signatur anzuzeigen. : Zeigt an, dass der Switch Leistung mit einzelner Signatur Single (Einzel) aushandeln kann. - Seite 37 Cable+Network Tester Switch-Testergebnisse Tabelle 14. PoE-Testergebnisse (Forts.) Artikel Beschreibung Funktion Mit Strom Zeigt an, welche Paare mit Strom versorgt werden. versorgte Paare Die von der Hardware aushandelte Leistungsklasse (Klasse 0 bis HW-Klasse: Klasse 8) des PSE-Geräts. Watt bei Gerät Die vom PSE an das PD bereitgestellte belastete Leistung in Watt.
-
Seite 38: Beispiel Für Erfolgreichen Poe-Testdurchlauf
LinkIQ Benutzerhandbuch Tabelle 14. PoE-Testergebnisse (Forts.) Artikel Beschreibung Funktion Die minimal benötigte Spannung, die das Gerät unter Last gemäß der Norm IEEE 802.3 erfüllen muss, basierend auf der von der SW Volt-Minimum ausgehandelten Leistungsklasse ( Gemessene Spannung unter Last bei gemeldeter Leistungsaufnahme. -
Seite 39: Gründe Für Das Fehlschlagen Des Poe-Tests
Cable+Network Tester Switch-Testergebnisse Abbildung 7. Beispiel für erfolgreichen PoE-Test HW-Klasse: 6 51,0 W bei Gerät 55,0 V unter Spannung, Minimum 42,5 V SW-Klasse: 8 71,3 W bei Gerät 54,2 V unter Spannung, Minimum 41,1 V Der Abschnitt Hardwareklasse gilt aus folgenden Gründen als bestanden: Das Gerät identifiziert sich als HW-Klasse 6 mit 51,0 W bei Gerät. -
Seite 40: Speichern Eines Testergebnisses
LinkIQ Benutzerhandbuch Speichern eines Testergebnisses So speichern Sie einen Test: 1. Tippen Sie auf einem Testergebnisbildschirm auf SPEICHERN UNTER..Switch-, Ping- und PoE-Ergebnisse werden im selben Testergebnis gespeichert. 2. Geben Sie bei Bedarf die Test-ID, den Projektname und den Anwendername über die Bildschirmtastatur ein. - Seite 41 Cable+Network Tester Ergebnismenü Tabelle 15. Ergebnismenü 02/15/2021 09:24 AM Artikel Beschreibung Funktion Tippen Sie auf diese Schaltfläche, um die Ergebnisse aller Projekte anzuzeigen oder um ein einzelnes Projekt Projektauswahlfeld auszuwählen, aus dem die Ergebnisse angezeigt werden sollen. Zeigt die Anzahl der zur Anzeige ausgewählten Ergebnisse an.
-
Seite 42: Testergebnisse Löschen
LinkIQ Benutzerhandbuch Tabelle 15. Ergebnismenü (Forts.) Artikel Beschreibung Funktion Zeigt die verbleibenden verfügbaren Ergebnisse an, die Verfügbare Ergebnisse im Speicher gespeichert werden können. Das Produkt kann maximal 1000 Ergebnisse speichern. Zeigt die Test-ID, den Projektnamen sowie das Datum Testinformationen ... -
Seite 43: Ergebnisse Auf Linkware Pc Hochladen
Cable+Network Tester Ergebnisse auf LinkWare PC hochladen Ergebnisse auf LinkWare PC hochladen So laden Sie Ergebnisse auf LinkWare PC hoch: 1. Tippen Sie bei Bedarf auf Start. 2. Schließen Sie das USB-C-Ende des USB-Kabels an den entsprechenden USB-Anschluss des Produkts an. Siehe Abbildung 3. -
Seite 44: Wartung
Akku aufgeladen wird. Warnung Zur Vermeidung von Stromschlag, Feuer, Verletzungen von Personen oder Schaden am Produkt beachten Sie folgende Hinweise: Verwenden Sie zum Laden des Akkus ausschließlich von Fluke Networks zugelassene Netzadapter. Akkus enthalten gefährliche Chemikalien, die Verbrennungen oder Explosionen ... -
Seite 45: Produktspezifikationen
Nutzung gilt, wenn das Gerät bis zur Abschaltung genutzt und täglich aufgeladen wird. Um den Akku auszutauschen, senden Sie das Produkt an ein autorisiertes Servicecenter von Fluke Networks. So erzielen Sie die bestmögliche Leistung des Lithium-Ionen-Akkus: Das Produkt sollte nicht länger als 24 Stunden an das Ladegerät angeschlossen sein. - Seite 46 LinkIQ Benutzerhandbuch...
