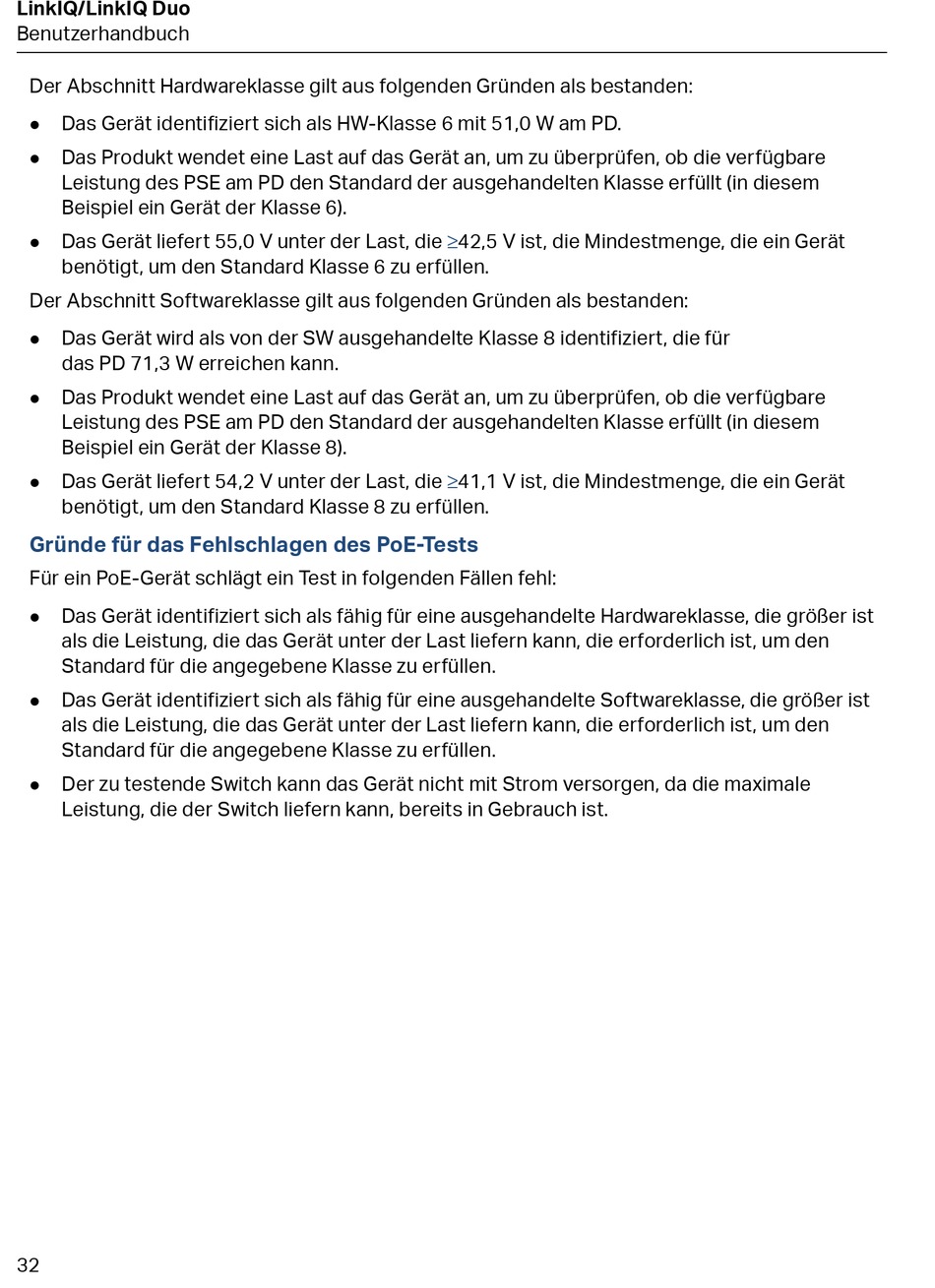

Fluke Networks LinkIQ Benutzerhandbuch Seite 36

LinkIQ/LinkIQ Duo
Benutzerhandbuch
Der Abschnitt Hardwareklasse gilt aus folgenden Gründen als bestanden:
Das Gerät identifiziert sich als HW-Klasse 6 mit 51,0 W am PD.

Das Produkt wendet eine Last auf das Gerät an, um zu überprüfen, ob die verfügbare

Leistung des PSE am PD den Standard der ausgehandelten Klasse erfüllt (in diesem
Beispiel ein Gerät der Klasse 6).
Das Gerät liefert 55,0 V unter der Last, die ≥42,5 V ist, die Mindestmenge, die ein Gerät

benötigt, um den Standard Klasse 6 zu erfüllen.
Der Abschnitt Softwareklasse gilt aus folgenden Gründen als bestanden:
Das Gerät wird als von der SW ausgehandelte Klasse 8 identifiziert, die für

das PD 71,3 W erreichen kann.
Das Produkt wendet eine Last auf das Gerät an, um zu überprüfen, ob die verfügbare

Leistung des PSE am PD den Standard der ausgehandelten Klasse erfüllt (in diesem
Beispiel ein Gerät der Klasse 8).
Das Gerät liefert 54,2 V unter der Last, die ≥41,1 V ist, die Mindestmenge, die ein Gerät

benötigt, um den Standard Klasse 8 zu erfüllen.
Gründe für das Fehlschlagen des PoE-Tests
Für ein PoE-Gerät schlägt ein Test in folgenden Fällen fehl:
Das Gerät identifiziert sich als fähig für eine ausgehandelte Hardwareklasse, die größer ist

als die Leistung, die das Gerät unter der Last liefern kann, die erforderlich ist, um den
Standard für die angegebene Klasse zu erfüllen.
Das Gerät identifiziert sich als fähig für eine ausgehandelte Softwareklasse, die größer ist

als die Leistung, die das Gerät unter der Last liefern kann, die erforderlich ist, um den
Standard für die angegebene Klasse zu erfüllen.
Der zu testende Switch kann das Gerät nicht mit Strom versorgen, da die maximale

Leistung, die der Switch liefern kann, bereits in Gebrauch ist.
32
