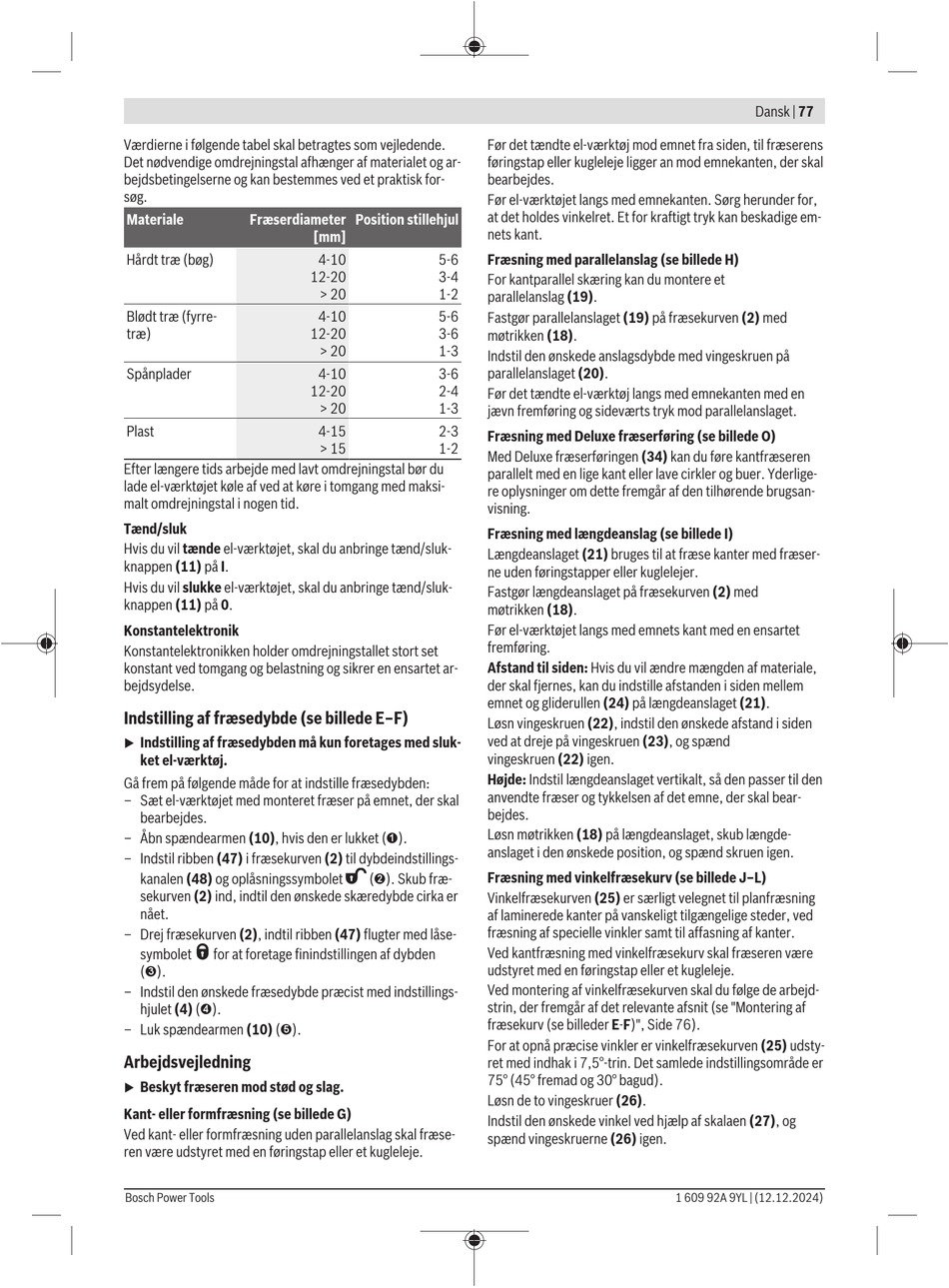

Værdierne i følgende tabel skal betragtes som vejledende.
Det nødvendige omdrejningstal afhænger af materialet og ar-
bejdsbetingelserne og kan bestemmes ved et praktisk for-
søg.
Materiale
Fræserdiameter
Hårdt træ (bøg)
Blødt træ (fyrre-
træ)
Spånplader
Plast
Efter længere tids arbejde med lavt omdrejningstal bør du
lade el-værktøjet køle af ved at køre i tomgang med maksi-
malt omdrejningstal i nogen tid.
Tænd/sluk
Hvis du vil tænde el-værktøjet, skal du anbringe tænd/sluk-
knappen (11) på I.
Hvis du vil slukke el-værktøjet, skal du anbringe tænd/sluk-
knappen (11) på 0.
Konstantelektronik
Konstantelektronikken holder omdrejningstallet stort set
konstant ved tomgang og belastning og sikrer en ensartet ar-
bejdsydelse.
Indstilling af fræsedybde (se billede E–F)
Indstilling af fræsedybden må kun foretages med sluk-
u
ket el-værktøj.
Gå frem på følgende måde for at indstille fræsedybden:
– Sæt el-værktøjet med monteret fræser på emnet, der skal
bearbejdes.
– Åbn spændearmen (10), hvis den er lukket (➊).
– Indstil ribben (47) i fræsekurven (2) til dybdeindstillings-
kanalen (48) og oplåsningssymbolet
sekurven (2) ind, indtil den ønskede skæredybde cirka er
nået.
– Drej fræsekurven (2), indtil ribben (47) flugter med låse-
symbolet
for at foretage finindstillingen af dybden
(➌).
– Indstil den ønskede fræsedybde præcist med indstillings-
hjulet (4) (➍).
– Luk spændearmen (10) (➎).
Arbejdsvejledning
Beskyt fræseren mod stød og slag.
u
Kant- eller formfræsning (se billede G)
Ved kant- eller formfræsning uden parallelanslag skal fræse-
ren være udstyret med en føringstap eller et kugleleje.
Bosch Power Tools
Før det tændte el-værktøj mod emnet fra siden, til fræserens
føringstap eller kugleleje ligger an mod emnekanten, der skal
bearbejdes.
Før el-værktøjet langs med emnekanten. Sørg herunder for,
at det holdes vinkelret. Et for kraftigt tryk kan beskadige em-
Position stillehjul
nets kant.
[mm]
4-10
5-6
Fræsning med parallelanslag (se billede H)
12-20
3-4
For kantparallel skæring kan du montere et
> 20
1-2
parallelanslag (19).
4-10
5-6
Fastgør parallelanslaget (19) på fræsekurven (2) med
12-20
3-6
møtrikken (18).
> 20
1-3
Indstil den ønskede anslagsdybde med vingeskruen på
parallelanslaget (20).
4-10
3-6
12-20
2-4
Før det tændte el-værktøj langs med emnekanten med en
> 20
1-3
jævn fremføring og sideværts tryk mod parallelanslaget.
4-15
2-3
Fræsning med Deluxe fræserføring (se billede O)
> 15
1-2
Med Deluxe fræserføringen (34) kan du føre kantfræseren
parallelt med en lige kant eller lave cirkler og buer. Yderlige-
re oplysninger om dette fremgår af den tilhørende brugsan-
visning.
Fræsning med længdeanslag (se billede I)
Længdeanslaget (21) bruges til at fræse kanter med fræser-
ne uden føringstapper eller kuglelejer.
Fastgør længdeanslaget på fræsekurven (2) med
møtrikken (18).
Før el-værktøjet langs med emnets kant med en ensartet
fremføring.
Afstand til siden: Hvis du vil ændre mængden af materiale,
der skal fjernes, kan du indstille afstanden i siden mellem
emnet og gliderullen (24) på længdeanslaget (21).
Løsn vingeskruen (22), indstil den ønskede afstand i siden
ved at dreje på vingeskruen (23), og spænd
vingeskruen (22) igen.
Højde: Indstil længdeanslaget vertikalt, så den passer til den
anvendte fræser og tykkelsen af det emne, der skal bear-
bejdes.
Løsn møtrikken (18) på længdeanslaget, skub længde-
anslaget i den ønskede position, og spænd skruen igen.
Fræsning med vinkelfræsekurv (se billede J–L)
(➋). Skub fræ-
Vinkelfræsekurven (25) er særligt velegnet til planfræsning
af laminerede kanter på vanskeligt tilgængelige steder, ved
fræsning af specielle vinkler samt til affasning af kanter.
Ved kantfræsning med vinkelfræsekurv skal fræseren være
udstyret med en føringstap eller et kugleleje.
Ved montering af vinkelfræsekurven skal du følge de arbejd-
strin, der fremgår af det relevante afsnit (se "Montering af
fræsekurv (se billeder E-F)", Side 76).
For at opnå præcise vinkler er vinkelfræsekurven (25) udsty-
ret med indhak i 7,5°-trin. Det samlede indstillingsområde er
75° (45° fremad og 30° bagud).
Løsn de to vingeskruer (26).
Indstil den ønskede vinkel ved hjælp af skalaen (27), og
spænd vingeskruerne (26) igen.
Dansk | 77
1 609 92A 9YL | (12.12.2024)
