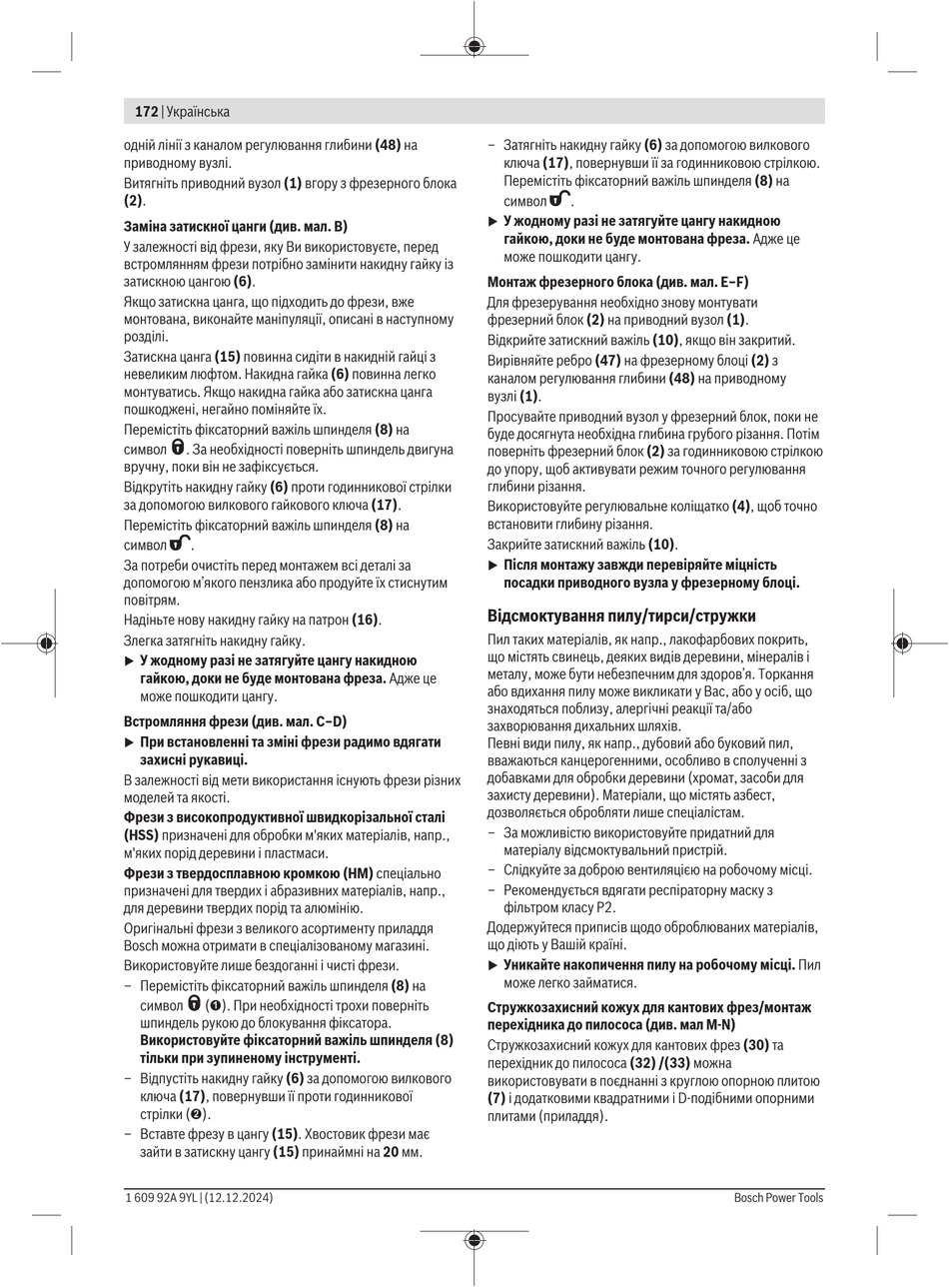

172 | Українська
одній лінії з каналом регулювання глибини (48) на
приводному вузлі.
Витягніть приводний вузол (1) вгору з фрезерного блока
(2).
Заміна затискної цанги (див. мал. B)
У залежності від фрези, яку Ви використовуєте, перед
встромлянням фрези потрібно замінити накидну гайку із
затискною цангою (6).
Якщо затискна цанга, що підходить до фрези, вже
монтована, виконайте маніпуляції, описані в наступному
розділі.
Затискна цанга (15) повинна сидіти в накидній гайці з
невеликим люфтом. Накидна гайка (6) повинна легко
монтуватись. Якщо накидна гайка або затискна цанга
пошкоджені, негайно поміняйте їх.
Перемістіть фіксаторний важіль шпинделя (8) на
символ
. За необхідності поверніть шпиндель двигуна
вручну, поки він не зафіксується.
Відкрутіть накидну гайку (6) проти годинникової стрілки
за допомогою вилкового гайкового ключа (17).
Перемістіть фіксаторний важіль шпинделя (8) на
символ
.
За потреби очистіть перед монтажем всі деталі за
допомогою м'якого пензлика або продуйте їх стиснутим
повітрям.
Надіньте нову накидну гайку на патрон (16).
Злегка затягніть накидну гайку.
У жодному разі не затягуйте цангу накидною
u
гайкою, доки не буде монтована фреза. Адже це
може пошкодити цангу.
Встромляння фрези (див. мал. C–D)
При встановленні та зміні фрези радимо вдягати
u
захисні рукавиці.
В залежності від мети використання існують фрези різних
моделей та якості.
Фрези з високопродуктивної швидкорізальної сталі
(HSS) призначені для обробки м'яких матеріалів, напр.,
м'яких порід деревини і пластмаси.
Фрези з твердосплавною кромкою (HM) спеціально
призначені для твердих і абразивних матеріалів, напр.,
для деревини твердих порід та алюмінію.
Оригінальні фрези з великого асортименту приладдя
Bosch можна отримати в спеціалізованому магазині.
Використовуйте лише бездоганні і чисті фрези.
– Перемістіть фіксаторний важіль шпинделя (8) на
символ
(➊). При необхідності трохи поверніть
шпиндель рукою до блокування фіксатора.
Використовуйте фіксаторний важіль шпинделя (8)
тільки при зупиненому інструменті.
– Відпустіть накидну гайку (6) за допомогою вилкового
ключа (17), повернувши її проти годинникової
стрілки (➋).
– Вставте фрезу в цангу (15). Хвостовик фрези має
зайти в затискну цангу (15) принаймні на 20 мм.
1 609 92A 9YL | (12.12.2024)
– Затягніть накидну гайку (6) за допомогою вилкового
ключа (17), повернувши її за годинниковою стрілкою.
Перемістіть фіксаторний важіль шпинделя (8) на
символ
.
У жодному разі не затягуйте цангу накидною
u
гайкою, доки не буде монтована фреза. Адже це
може пошкодити цангу.
Монтаж фрезерного блока (див. мал. E–F)
Для фрезерування необхідно знову монтувати
фрезерний блок (2) на приводний вузол (1).
Відкрийте затискний важіль (10), якщо він закритий.
Вирівняйте ребро (47) на фрезерному блоці (2) з
каналом регулювання глибини (48) на приводному
вузлі (1).
Просувайте приводний вузол у фрезерний блок, поки не
буде досягнута необхідна глибина грубого різання. Потім
поверніть фрезерний блок (2) за годинниковою стрілкою
до упору, щоб активувати режим точного регулювання
глибини різання.
Використовуйте регулювальне коліщатко (4), щоб точно
встановити глибину різання.
Закрийте затискний важіль (10).
Після монтажу завжди перевіряйте міцність
u
посадки приводного вузла у фрезерному блоці.
Відсмоктування пилу/тирси/стружки
Пил таких матеріалів, як напр., лакофарбових покрить,
що містять свинець, деяких видів деревини, мінералів і
металу, може бути небезпечним для здоров'я. Торкання
або вдихання пилу може викликати у Вас, або у осіб, що
знаходяться поблизу, алергічні реакції та/або
захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил,
вважаються канцерогенними, особливо в сполученні з
добавками для обробки деревини (хромат, засоби для
захисту деревини). Матеріали, що містять азбест,
дозволяється обробляти лише спеціалістам.
– За можливістю використовуйте придатний для
матеріалу відсмоктувальний пристрій.
– Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з
фільтром класу P2.
Додержуйтеся приписів щодо оброблюваних матеріалів,
що діють у Вашій країні.
Уникайте накопичення пилу на робочому місці. Пил
u
може легко займатися.
Стружкозахисний кожух для кантових фрез/монтаж
перехідника до пилососа (див. мал M-N)
Стружкозахисний кожух для кантових фрез (30) та
перехідник до пилососа (32) /(33) можна
використовувати в поєднанні з круглою опорною плитою
(7) і додатковими квадратними і D-подібними опорними
плитами (приладдя).
Bosch Power Tools
