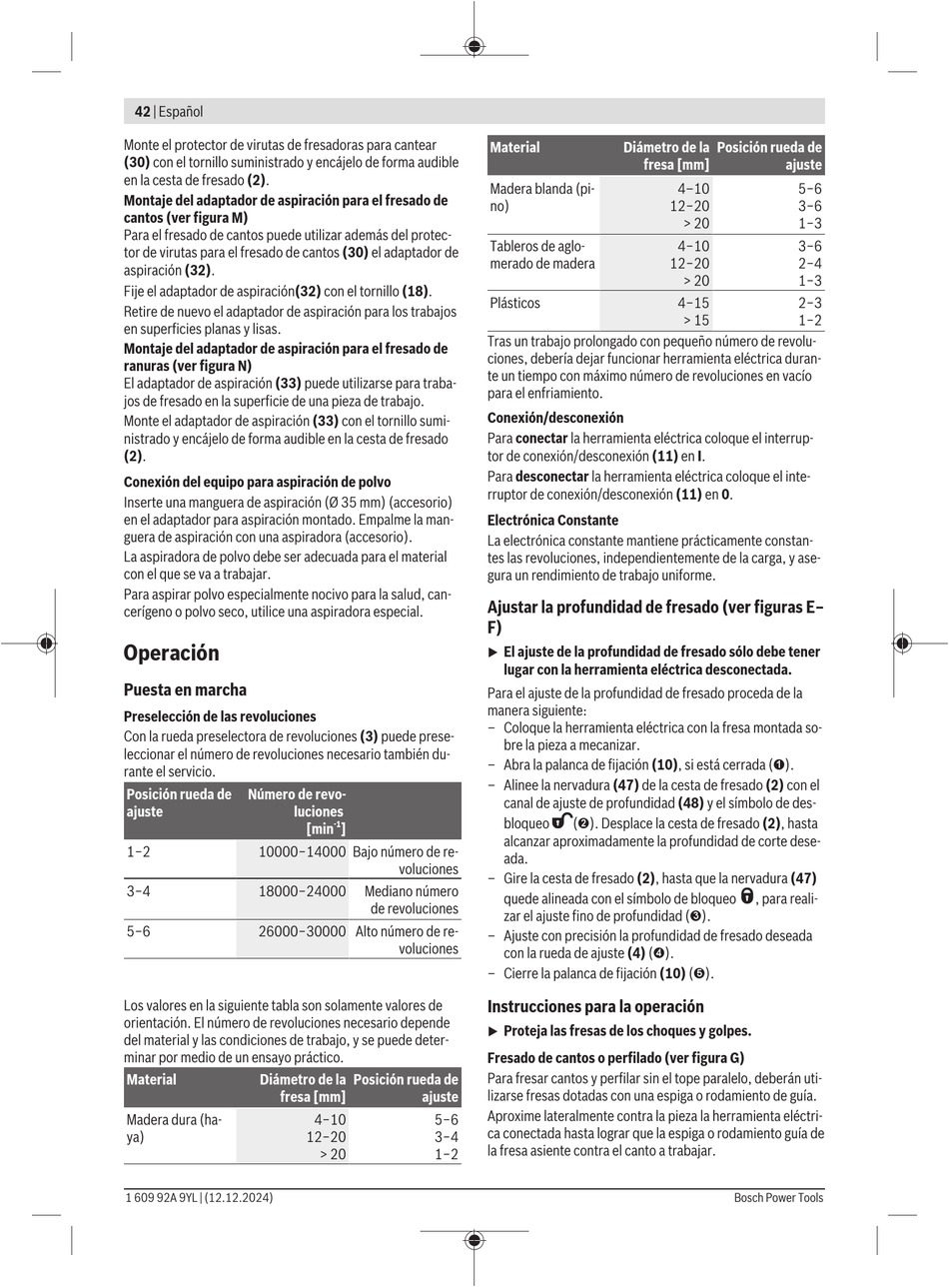

42 | Español
Monte el protector de virutas de fresadoras para cantear
(30) con el tornillo suministrado y encájelo de forma audible
en la cesta de fresado (2).
Montaje del adaptador de aspiración para el fresado de
cantos (ver figura M)
Para el fresado de cantos puede utilizar además del protec-
tor de virutas para el fresado de cantos (30) el adaptador de
aspiración (32).
Fije el adaptador de aspiración(32) con el tornillo (18).
Retire de nuevo el adaptador de aspiración para los trabajos
en superficies planas y lisas.
Montaje del adaptador de aspiración para el fresado de
ranuras (ver figura N)
El adaptador de aspiración (33) puede utilizarse para traba-
jos de fresado en la superficie de una pieza de trabajo.
Monte el adaptador de aspiración (33) con el tornillo sumi-
nistrado y encájelo de forma audible en la cesta de fresado
(2).
Conexión del equipo para aspiración de polvo
Inserte una manguera de aspiración (Ø 35 mm) (accesorio)
en el adaptador para aspiración montado. Empalme la man-
guera de aspiración con una aspiradora (accesorio).
La aspiradora de polvo debe ser adecuada para el material
con el que se va a trabajar.
Para aspirar polvo especialmente nocivo para la salud, can-
cerígeno o polvo seco, utilice una aspiradora especial.
Operación
Puesta en marcha
Preselección de las revoluciones
Con la rueda preselectora de revoluciones (3) puede prese-
leccionar el número de revoluciones necesario también du-
rante el servicio.
Posición rueda de Número de revo-
ajuste luciones
1−2 10000−14000 Bajo número de re-
3−4 18000−24000
5−6 26000−30000 Alto número de re-
Los valores en la siguiente tabla son solamente valores de
orientación. El número de revoluciones necesario depende
del material y las condiciones de trabajo, y se puede deter-
minar por medio de un ensayo práctico.
Material Diámetro de la
fresa [mm]
Madera dura (ha-
ya)
1 609 92A 9YL | (12.12.2024)
-1
[min ]
voluciones
Mediano número
de revoluciones
voluciones
Posición rueda de
ajuste
4−10 5−6
12−20 3−4
> 20 1−2
Material Diámetro de la
fresa [mm]
Madera blanda (pi-
no)
Tableros de aglo-
merado de madera
Plásticos
Tras un trabajo prolongado con pequeño número de revolu-
ciones, debería dejar funcionar herramienta eléctrica duran-
te un tiempo con máximo número de revoluciones en vacío
para el enfriamiento.
Conexión/desconexión
Para conectar la herramienta eléctrica coloque el interrup-
tor de conexión/desconexión (11) en I.
Para desconectar la herramienta eléctrica coloque el inte-
rruptor de conexión/desconexión (11) en 0.
Electrónica Constante
La electrónica constante mantiene prácticamente constan-
tes las revoluciones, independientemente de la carga, y ase-
gura un rendimiento de trabajo uniforme.
Ajustar la profundidad de fresado (ver figuras E–
F)
El ajuste de la profundidad de fresado sólo debe tener
u
lugar con la herramienta eléctrica desconectada.
Para el ajuste de la profundidad de fresado proceda de la
manera siguiente:
– Coloque la herramienta eléctrica con la fresa montada so-
bre la pieza a mecanizar.
– Abra la palanca de fijación (10), si está cerrada (➊).
– Alinee la nervadura (47) de la cesta de fresado (2) con el
canal de ajuste de profundidad (48) y el símbolo de des-
bloqueo (➋). Desplace la cesta de fresado (2), hasta
alcanzar aproximadamente la profundidad de corte dese-
ada.
– Gire la cesta de fresado (2), hasta que la nervadura (47)
quede alineada con el símbolo de bloqueo
zar el ajuste fino de profundidad (➌).
– Ajuste con precisión la profundidad de fresado deseada
con la rueda de ajuste (4) (➍).
– Cierre la palanca de fijación (10) (➎).
Instrucciones para la operación
Proteja las fresas de los choques y golpes.
u
Fresado de cantos o perfilado (ver figura G)
Para fresar cantos y perfilar sin el tope paralelo, deberán uti-
lizarse fresas dotadas con una espiga o rodamiento de guía.
Aproxime lateralmente contra la pieza la herramienta eléctri-
ca conectada hasta lograr que la espiga o rodamiento guía de
la fresa asiente contra el canto a trabajar.
Posición rueda de
ajuste
4–10 5−6
12−20 3−6
> 20 1−3
4−10 3−6
12−20 2−4
> 20 1−3
4−15 2−3
> 15 1−2
, para reali-
