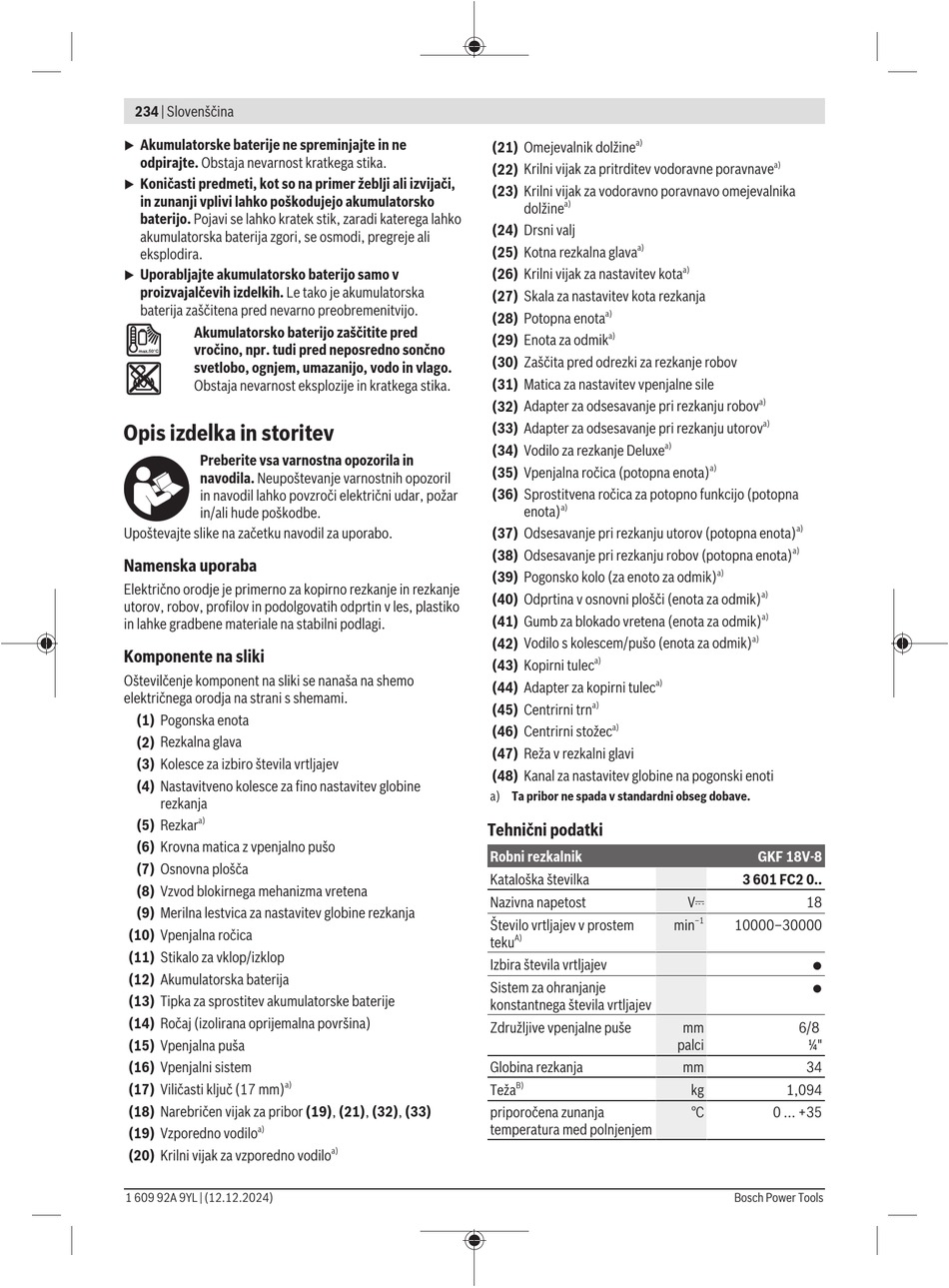

Bosch Professional GKF 18V-8 Originalbetriebsanleitung Seite 234

234 | Slovenščina
Akumulatorske baterije ne spreminjajte in ne
u
odpirajte. Obstaja nevarnost kratkega stika.
Koničasti predmeti, kot so na primer žeblji ali izvijači,
u
in zunanji vplivi lahko poškodujejo akumulatorsko
baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko
akumulatorska baterija zgori, se osmodi, pregreje ali
eksplodira.
Uporabljajte akumulatorsko baterijo samo v
u
proizvajalčevih izdelkih. Le tako je akumulatorska
baterija zaščitena pred nevarno preobremenitvijo.
Akumulatorsko baterijo zaščitite pred
vročino, npr. tudi pred neposredno sončno
svetlobo, ognjem, umazanijo, vodo in vlago.
Obstaja nevarnost eksplozije in kratkega stika.
Opis izdelka in storitev
Preberite vsa varnostna opozorila in
navodila. Neupoštevanje varnostnih opozoril
in navodil lahko povzroči električni udar, požar
in/ali hude poškodbe.
Upoštevajte slike na začetku navodil za uporabo.
Namenska uporaba
Električno orodje je primerno za kopirno rezkanje in rezkanje
utorov, robov, profilov in podolgovatih odprtin v les, plastiko
in lahke gradbene materiale na stabilni podlagi.
Komponente na sliki
Oštevilčenje komponent na sliki se nanaša na shemo
električnega orodja na strani s shemami.
(1) Pogonska enota
(2) Rezkalna glava
(3) Kolesce za izbiro števila vrtljajev
(4) Nastavitveno kolesce za fino nastavitev globine
rezkanja
a)
(5) Rezkar
(6) Krovna matica z vpenjalno pušo
(7) Osnovna plošča
(8) Vzvod blokirnega mehanizma vretena
(9) Merilna lestvica za nastavitev globine rezkanja
(10) Vpenjalna ročica
(11) Stikalo za vklop/izklop
(12) Akumulatorska baterija
(13) Tipka za sprostitev akumulatorske baterije
(14) Ročaj (izolirana oprijemalna površina)
(15) Vpenjalna puša
(16) Vpenjalni sistem
a)
(17) Viličasti ključ (17 mm)
(18) Narebričen vijak za pribor (19), (21), (32), (33)
a)
(19) Vzporedno vodilo
(20) Krilni vijak za vzporedno vodilo
1 609 92A 9YL | (12.12.2024)
(21) Omejevalnik dolžine
(22) Krilni vijak za pritrditev vodoravne poravnave
(23) Krilni vijak za vodoravno poravnavo omejevalnika
(24) Drsni valj
(25) Kotna rezkalna glava
(26) Krilni vijak za nastavitev kota
(27) Skala za nastavitev kota rezkanja
(28) Potopna enota
(29) Enota za odmik
(30) Zaščita pred odrezki za rezkanje robov
(31) Matica za nastavitev vpenjalne sile
(32) Adapter za odsesavanje pri rezkanju robov
(33) Adapter za odsesavanje pri rezkanju utorov
(34) Vodilo za rezkanje Deluxe
(35) Vpenjalna ročica (potopna enota)
(36) Sprostitvena ročica za potopno funkcijo (potopna
(37) Odsesavanje pri rezkanju utorov (potopna enota)
(38) Odsesavanje pri rezkanju robov (potopna enota)
(39) Pogonsko kolo (za enoto za odmik)
(40) Odprtina v osnovni plošči (enota za odmik)
(41) Gumb za blokado vretena (enota za odmik)
(42) Vodilo s kolescem/pušo (enota za odmik)
(43) Kopirni tulec
(44) Adapter za kopirni tulec
(45) Centrirni trn
(46) Centrirni stožec
(47) Reža v rezkalni glavi
(48) Kanal za nastavitev globine na pogonski enoti
a) Ta pribor ne spada v standardni obseg dobave.
Tehnični podatki
Robni rezkalnik
Kataloška številka
Nazivna napetost
Število vrtljajev v prostem
teku
Izbira števila vrtljajev
Sistem za ohranjanje
konstantnega števila vrtljajev
Združljive vpenjalne puše
Globina rezkanja
Teža
priporočena zunanja
temperatura med polnjenjem
a)
a)
a)
dolžine
a)
a)
a)
a)
a)
a)
enota)
a)
a)
a)
a)
V
min
A)
mm
palci
mm
B)
kg
°C
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
GKF 18V-8
3 601 FC2 0..
18
–1
10000–30000
●
●
6/8
¼"
34
1,094
0 ... +35
