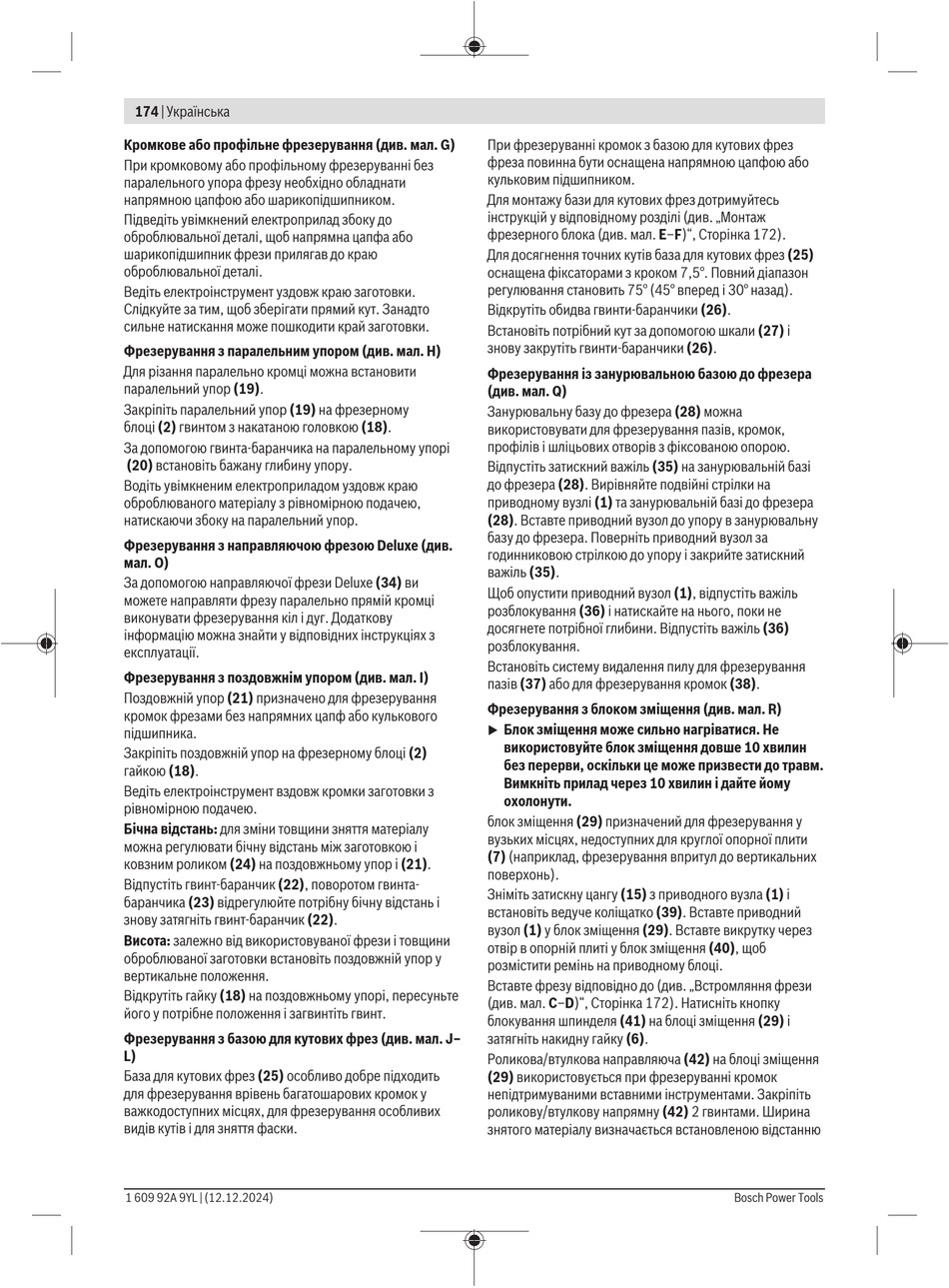

Кромкове або профільне фрезерування (див. мал. G)
При кромковому або профільному фрезеруванні без
паралельного упора фрезу необхідно обладнати
напрямною цапфою або шарикопідшипником.
Підведіть увімкнений електроприлад збоку до
оброблювальної деталі, щоб напрямна цапфа або
шарикопідшипник фрези прилягав до краю
оброблювальної деталі.
Ведіть електроінструмент уздовж краю заготовки.
Слідкуйте за тим, щоб зберігати прямий кут. Занадто
сильне натискання може пошкодити край заготовки.
Фрезерування з паралельним упором (див. мал. H)
Для різання паралельно кромці можна встановити
паралельний упор (19).
Закріпіть паралельний упор (19) на фрезерному
блоці (2) гвинтом з накатаною головкою (18).
За допомогою гвинта-баранчика на паралельному упорі
(20) встановіть бажану глибину упору.
Водіть увімкненим електроприладом уздовж краю
оброблюваного матеріалу з рівномірною подачею,
натискаючи збоку на паралельний упор.
Фрезерування з направляючою фрезою Deluxe (див.
мал. O)
За допомогою направляючої фрези Deluxe (34) ви
можете направляти фрезу паралельно прямій кромці
виконувати фрезерування кіл і дуг. Додаткову
інформацію можна знайти у відповідних інструкціях з
експлуатації.
Фрезерування з поздовжнім упором (див. мал. I)
Поздовжній упор (21) призначено для фрезерування
кромок фрезами без напрямних цапф або кулькового
підшипника.
Закріпіть поздовжній упор на фрезерному блоці (2)
гайкою (18).
Ведіть електроінструмент вздовж кромки заготовки з
рівномірною подачею.
Бічна відстань: для зміни товщини зняття матеріалу
можна регулювати бічну відстань між заготовкою і
ковзним роликом (24) на поздовжньому упор і (21).
Відпустіть гвинт-баранчик (22), поворотом гвинта-
баранчика (23) відрегулюйте потрібну бічну відстань і
знову затягніть гвинт-баранчик (22).
Висота: залежно від використовуваної фрези і товщини
оброблюваної заготовки встановіть поздовжній упор у
вертикальне положення.
Відкрутіть гайку (18) на поздовжньому упорі, пересуньте
його у потрібне положення і загвинтіть гвинт.
Фрезерування з базою для кутових фрез (див. мал. J–
L)
База для кутових фрез (25) особливо добре підходить
для фрезерування врівень багатошарових кромок у
важкодоступних місцях, для фрезерування особливих
видів кутів і для зняття фаски.
1 609 92A 9YL | (12.12.2024)
При фрезеруванні кромок з базою для кутових фрез
фреза повинна бути оснащена напрямною цапфою або
кульковим підшипником.
Для монтажу бази для кутових фрез дотримуйтесь
інструкцій у відповідному розділі (див. „Монтаж
фрезерного блока (див. мал. E–F)", Сторінка 172).
Для досягнення точних кутів база для кутових фрез (25)
оснащена фіксаторами з кроком 7,5°. Повний діапазон
регулювання становить 75° (45° вперед і 30° назад).
Відкрутіть обидва гвинти-баранчики (26).
Встановіть потрібний кут за допомогою шкали (27) і
знову закрутіть гвинти-баранчики (26).
Фрезерування із занурювальною базою до фрезера
(див. мал. Q)
Занурювальну базу до фрезера (28) можна
використовувати для фрезерування пазів, кромок,
профілів і шліцьових отворів з фіксованою опорою.
Відпустіть затискний важіль (35) на занурювальній базі
до фрезера (28). Вирівняйте подвійні стрілки на
приводному вузлі (1) та занурювальній базі до фрезера
(28). Вставте приводний вузол до упору в занурювальну
базу до фрезера. Поверніть приводний вузол за
годинниковою стрілкою до упору і закрийте затискний
важіль (35).
Щоб опустити приводний вузол (1), відпустіть важіль
розблокування (36) і натискайте на нього, поки не
досягнете потрібної глибини. Відпустіть важіль (36)
розблокування.
Встановіть систему видалення пилу для фрезерування
пазів (37) або для фрезерування кромок (38).
Фрезерування з блоком зміщення (див. мал. R)
Блок зміщення може сильно нагріватися. Не
u
використовуйте блок зміщення довше 10 хвилин
без перерви, оскільки це може призвести до травм.
Вимкніть прилад через 10 хвилин і дайте йому
охолонути.
блок зміщення (29) призначений для фрезерування у
вузьких місцях, недоступних для круглої опорної плити
(7) (наприклад, фрезерування впритул до вертикальних
поверхонь).
Зніміть затискну цангу (15) з приводного вузла (1) і
встановіть ведуче коліщатко (39). Вставте приводний
вузол (1) у блок зміщення (29). Вставте викрутку через
отвір в опорній плиті у блок зміщення (40), щоб
розмістити ремінь на приводному блоці.
Вставте фрезу відповідно до (див. „Встромляння фрези
(див. мал. C–D)", Сторінка 172). Натисніть кнопку
блокування шпинделя (41) на блоці зміщення (29) і
затягніть накидну гайку (6).
Роликова/втулкова направляюча (42) на блоці зміщення
(29) використовується при фрезеруванні кромок
непідтримуваними вставними інструментами. Закріпіть
роликову/втулкову напрямну (42) 2 гвинтами. Ширина
знятого матеріалу визначається встановленою відстанню
