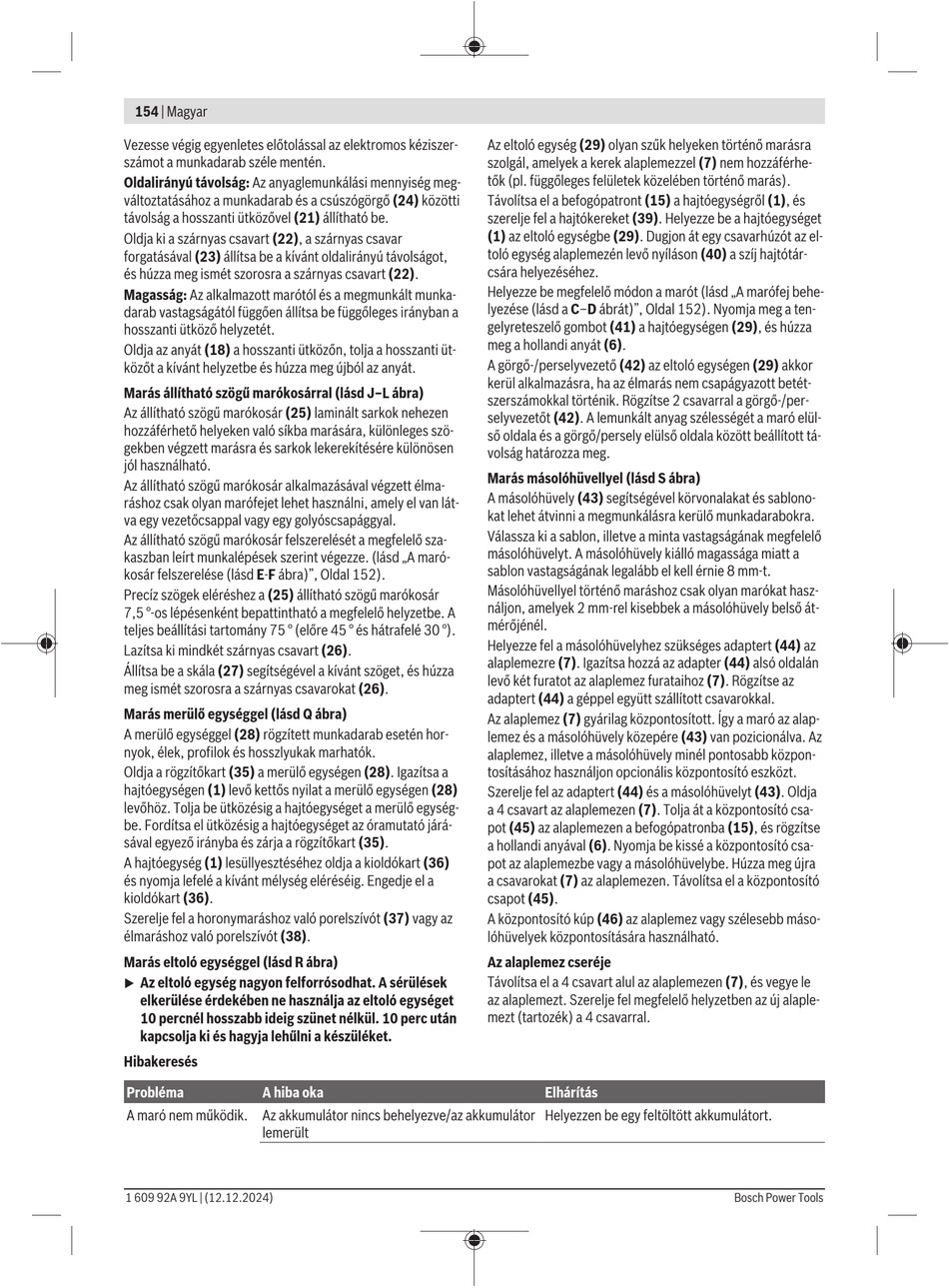

154 | Magyar
Vezesse végig egyenletes előtolással az elektromos kéziszer-
számot a munkadarab széle mentén.
Oldalirányú távolság: Az anyaglemunkálási mennyiség meg-
változtatásához a munkadarab és a csúszógörgő (24) közötti
távolság a hosszanti ütközővel (21) állítható be.
Oldja ki a szárnyas csavart (22), a szárnyas csavar
forgatásával (23) állítsa be a kívánt oldalirányú távolságot,
és húzza meg ismét szorosra a szárnyas csavart (22).
Magasság: Az alkalmazott marótól és a megmunkált munka-
darab vastagságától függően állítsa be függőleges irányban a
hosszanti ütköző helyzetét.
Oldja az anyát (18) a hosszanti ütközőn, tolja a hosszanti üt-
közőt a kívánt helyzetbe és húzza meg újból az anyát.
Marás állítható szögű marókosárral (lásd J–L ábra)
Az állítható szögű marókosár (25) laminált sarkok nehezen
hozzáférhető helyeken való síkba marására, különleges szö-
gekben végzett marásra és sarkok lekerekítésére különösen
jól használható.
Az állítható szögű marókosár alkalmazásával végzett élma-
ráshoz csak olyan marófejet lehet használni, amely el van lát-
va egy vezetőcsappal vagy egy golyóscsapággyal.
Az állítható szögű marókosár felszerelését a megfelelő sza-
kaszban leírt munkalépések szerint végezze. (lásd „A maró-
kosár felszerelése (lásd E-F ábra)", Oldal 152).
Precíz szögek eléréshez a (25) állítható szögű marókosár
7,5 °-os lépésenként bepattintható a megfelelő helyzetbe. A
teljes beállítási tartomány 75 ° (előre 45 ° és hátrafelé 30 °).
Lazítsa ki mindkét szárnyas csavart (26).
Állítsa be a skála (27) segítségével a kívánt szöget, és húzza
meg ismét szorosra a szárnyas csavarokat (26).
Marás merülő egységgel (lásd Q ábra)
A merülő egységgel (28) rögzített munkadarab esetén hor-
nyok, élek, profilok és hosszlyukak marhatók.
Oldja a rögzítőkart (35) a merülő egységen (28). Igazítsa a
hajtóegységen (1) levő kettős nyilat a merülő egységen (28)
levőhöz. Tolja be ütközésig a hajtóegységet a merülő egység-
be. Fordítsa el ütközésig a hajtóegységet az óramutató járá-
sával egyező irányba és zárja a rögzítőkart (35).
A hajtóegység (1) lesüllyesztéséhez oldja a kioldókart (36)
és nyomja lefelé a kívánt mélység eléréséig. Engedje el a
kioldókart (36).
Szerelje fel a horonymaráshoz való porelszívót (37) vagy az
élmaráshoz való porelszívót (38).
Marás eltoló egységgel (lásd R ábra)
Az eltoló egység nagyon felforrósodhat. A sérülések
u
elkerülése érdekében ne használja az eltoló egységet
10 percnél hosszabb ideig szünet nélkül. 10 perc után
kapcsolja ki és hagyja lehűlni a készüléket.
Hibakeresés
Probléma A hiba oka
A maró nem működik. Az akkumulátor nincs behelyezve/az akkumulátor
lemerült
1 609 92A 9YL | (12.12.2024)
Az eltoló egység (29) olyan szűk helyeken történő marásra
szolgál, amelyek a kerek alaplemezzel (7) nem hozzáférhe-
tők (pl. függőleges felületek közelében történő marás).
Távolítsa el a befogópatront (15) a hajtóegységről (1), és
szerelje fel a hajtókereket (39). Helyezze be a hajtóegységet
(1) az eltoló egységbe (29). Dugjon át egy csavarhúzót az el-
toló egység alaplemezén levő nyíláson (40) a szíj hajtótár-
csára helyezéséhez.
Helyezze be megfelelő módon a marót (lásd „A marófej behe-
lyezése (lásd a C–D ábrát)", Oldal 152). Nyomja meg a ten-
gelyreteszelő gombot (41) a hajtóegységen (29), és húzza
meg a hollandi anyát (6).
A görgő-/perselyvezető (42) az eltoló egységen (29) akkor
kerül alkalmazásra, ha az élmarás nem csapágyazott betét-
szerszámokkal történik. Rögzítse 2 csavarral a görgő-/per-
selyvezetőt (42). A lemunkált anyag szélességét a maró elül-
ső oldala és a görgő/persely elülső oldala között beállított tá-
volság határozza meg.
Marás másolóhüvellyel (lásd S ábra)
A másolóhüvely (43) segítségével körvonalakat és sablono-
kat lehet átvinni a megmunkálásra kerülő munkadarabokra.
Válassza ki a sablon, illetve a minta vastagságának megfelelő
másolóhüvelyt. A másolóhüvely kiálló magassága miatt a
sablon vastagságának legalább el kell érnie 8 mm‑t.
Másolóhüvellyel történő maráshoz csak olyan marókat hasz-
náljon, amelyek 2 mm-rel kisebbek a másolóhüvely belső át-
mérőjénél.
Helyezze fel a másolóhüvelyhez szükséges adaptert (44) az
alaplemezre (7). Igazítsa hozzá az adapter (44) alsó oldalán
levő két furatot az alaplemez furataihoz (7). Rögzítse az
adaptert (44) a géppel együtt szállított csavarokkal.
Az alaplemez (7) gyárilag központosított. Így a maró az alap-
lemez és a másolóhüvely közepére (43) van pozicionálva. Az
alaplemez, illetve a másolóhüvely minél pontosabb közpon-
tosításához használjon opcionális központosító eszközt.
Szerelje fel az adaptert (44) és a másolóhüvelyt (43). Oldja
a 4 csavart az alaplemezen (7). Tolja át a központosító csa-
pot (45) az alaplemezen a befogópatronba (15), és rögzítse
a hollandi anyával (6). Nyomja be kissé a központosító csa-
pot az alaplemezbe vagy a másolóhüvelybe. Húzza meg újra
a csavarokat (7) az alaplemezen. Távolítsa el a központosító
csapot (45).
A központosító kúp (46) az alaplemez vagy szélesebb máso-
lóhüvelyek központosítására használható.
Az alaplemez cseréje
Távolítsa el a 4 csavart alul az alaplemezen (7), és vegye le
az alaplemezt. Szerelje fel megfelelő helyzetben az új alaple-
mezt (tartozék) a 4 csavarral.
Elhárítás
Helyezzen be egy feltöltött akkumulátort.
