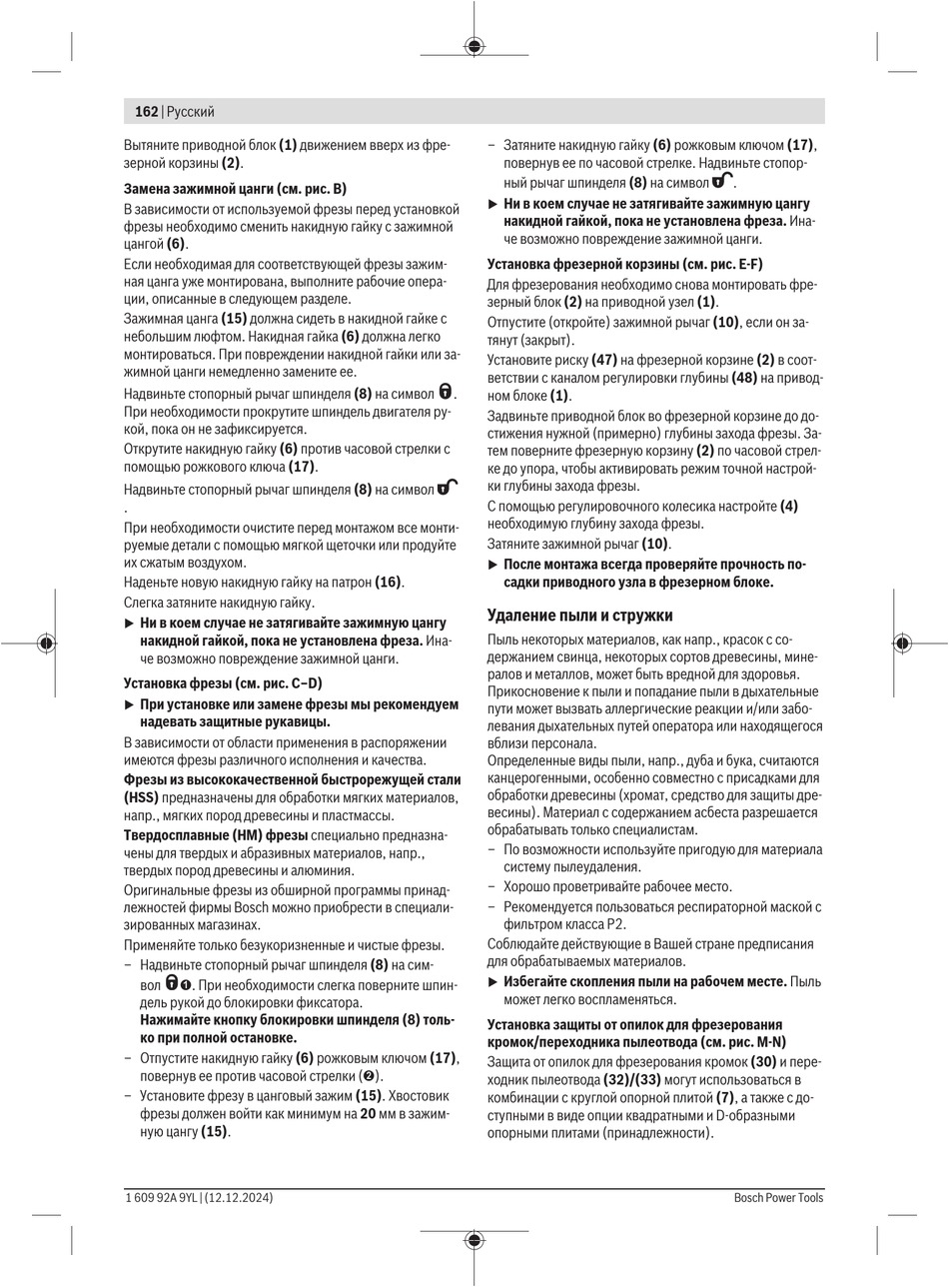

162 | Русский
Вытяните приводной блок (1) движением вверх из фре-
зерной корзины (2).
Замена зажимной цанги (см. рис. B)
В зависимости от используемой фрезы перед установкой
фрезы необходимо сменить накидную гайку с зажимной
цангой (6).
Если необходимая для соответствующей фрезы зажим-
ная цанга уже монтирована, выполните рабочие опера-
ции, описанные в следующем разделе.
Зажимная цанга (15) должна сидеть в накидной гайке с
небольшим люфтом. Накидная гайка (6) должна легко
монтироваться. При повреждении накидной гайки или за-
жимной цанги немедленно замените ее.
Надвиньте стопорный рычаг шпинделя (8) на символ
При необходимости прокрутите шпиндель двигателя ру-
кой, пока он не зафиксируется.
Открутите накидную гайку (6) против часовой стрелки с
помощью рожкового ключа (17).
Надвиньте стопорный рычаг шпинделя (8) на символ
.
При необходимости очистите перед монтажом все монти-
руемые детали с помощью мягкой щеточки или продуйте
их сжатым воздухом.
Наденьте новую накидную гайку на патрон (16).
Слегка затяните накидную гайку.
Ни в коем случае не затягивайте зажимную цангу
u
накидной гайкой, пока не установлена фреза. Ина-
че возможно повреждение зажимной цанги.
Установка фрезы (см. рис. C–D)
При установке или замене фрезы мы рекомендуем
u
надевать защитные рукавицы.
В зависимости от области применения в распоряжении
имеются фрезы различного исполнения и качества.
Фрезы из высококачественной быстрорежущей стали
(HSS) предназначены для обработки мягких материалов,
напр., мягких пород древесины и пластмассы.
Твердосплавные (HM) фрезы специально предназна-
чены для твердых и абразивных материалов, напр.,
твердых пород древесины и алюминия.
Оригинальные фрезы из обширной программы принад-
лежностей фирмы Bosch можно приобрести в специали-
зированных магазинах.
Применяйте только безукоризненные и чистые фрезы.
– Надвиньте стопорный рычаг шпинделя (8) на сим-
вол
➊. При необходимости слегка поверните шпин-
дель рукой до блокировки фиксатора.
Нажимайте кнопку блокировки шпинделя (8) толь-
ко при полной остановке.
– Отпустите накидную гайку (6) рожковым ключом (17),
повернув ее против часовой стрелки (➋).
– Установите фрезу в цанговый зажим (15). Хвостовик
фрезы должен войти как минимум на 20 мм в зажим-
ную цангу (15).
1 609 92A 9YL | (12.12.2024)
– Затяните накидную гайку (6) рожковым ключом (17),
повернув ее по часовой стрелке. Надвиньте стопор-
ный рычаг шпинделя (8) на символ
Ни в коем случае не затягивайте зажимную цангу
u
накидной гайкой, пока не установлена фреза. Ина-
че возможно повреждение зажимной цанги.
Установка фрезерной корзины (см. рис. E-F)
Для фрезерования необходимо снова монтировать фре-
зерный блок (2) на приводной узел (1).
Отпустите (откройте) зажимной рычаг (10), если он за-
тянут (закрыт).
Установите риску (47) на фрезерной корзине (2) в соот-
ветствии с каналом регулировки глубины (48) на привод-
.
ном блоке (1).
Задвиньте приводной блок во фрезерной корзине до до-
стижения нужной (примерно) глубины захода фрезы. За-
тем поверните фрезерную корзину (2) по часовой стрел-
ке до упора, чтобы активировать режим точной настрой-
ки глубины захода фрезы.
С помощью регулировочного колесика настройте (4)
необходимую глубину захода фрезы.
Затяните зажимной рычаг (10).
После монтажа всегда проверяйте прочность по-
u
садки приводного узла в фрезерном блоке.
Удаление пыли и стружки
Пыль некоторых материалов, как напр., красок с со-
держанием свинца, некоторых сортов древесины, мине-
ралов и металлов, может быть вредной для здоровья.
Прикосновение к пыли и попадание пыли в дыхательные
пути может вызвать аллергические реакции и/или забо-
левания дыхательных путей оператора или находящегося
вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считаются
канцерогенными, особенно совместно с присадками для
обработки древесины (хромат, средство для защиты дре-
весины). Материал с содержанием асбеста разрешается
обрабатывать только специалистам.
– По возможности используйте пригодую для материала
систему пылеудаления.
– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной маской с
фильтром класса Р2.
Соблюдайте действующие в Вашей стране предписания
для обрабатываемых материалов.
Избегайте скопления пыли на рабочем месте. Пыль
u
может легко воспламеняться.
Установка защиты от опилок для фрезерования
кромок/переходника пылеотвода (см. рис. M-N)
Защита от опилок для фрезерования кромок (30) и пере-
ходник пылеотвода (32)/(33) могут использоваться в
комбинации с круглой опорной плитой (7), а также с до-
ступными в виде опции квадратными и D-образными
опорными плитами (принадлежности).
.
Bosch Power Tools
