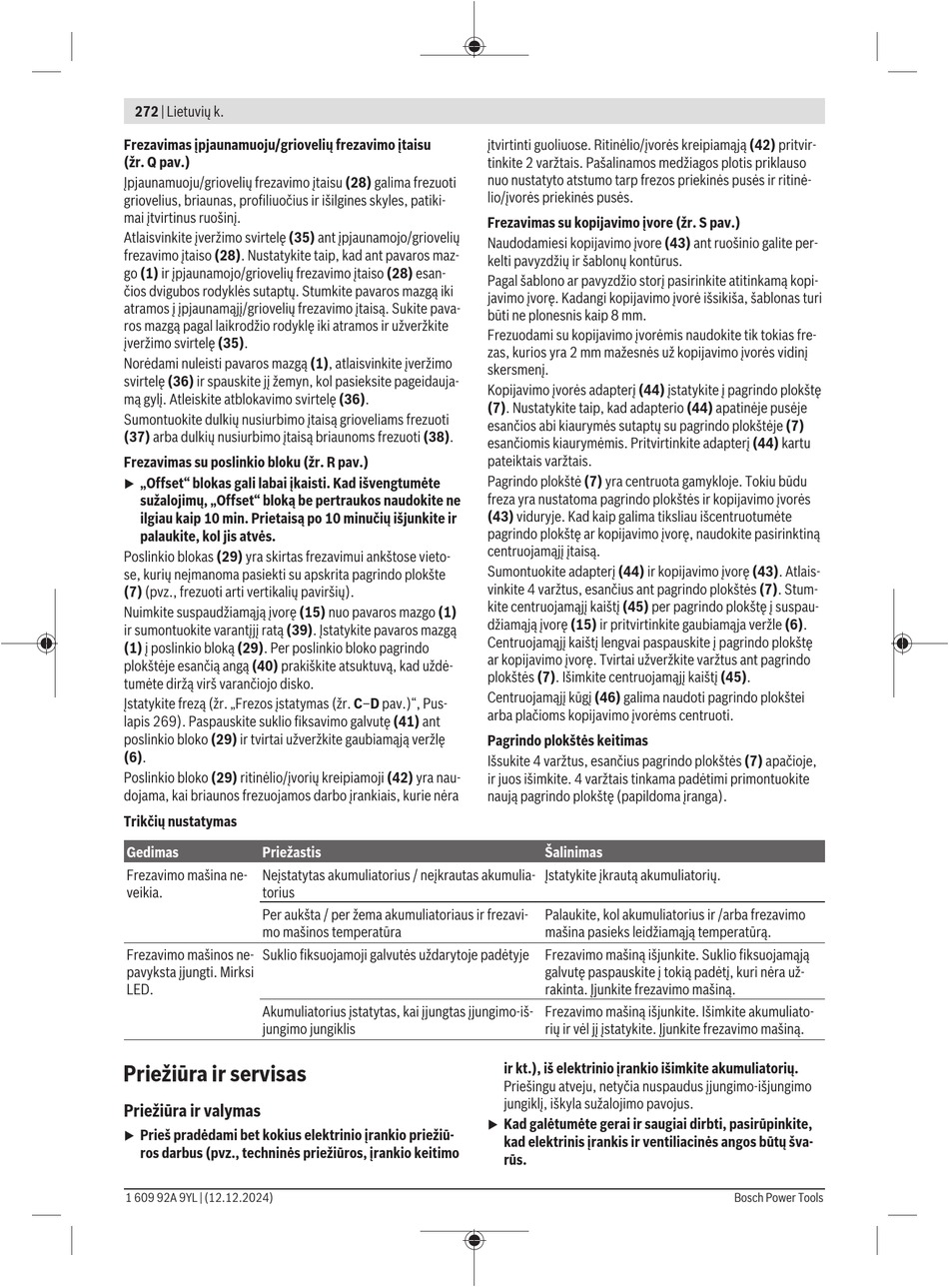

272 | Lietuvių k.
Frezavimas įpjaunamuoju/griovelių frezavimo įtaisu
(žr. Q pav.)
Įpjaunamuoju/griovelių frezavimo įtaisu (28) galima frezuoti
griovelius, briaunas, profiliuočius ir išilgines skyles, patiki-
mai įtvirtinus ruošinį.
Atlaisvinkite įveržimo svirtelę (35) ant įpjaunamojo/griovelių
frezavimo įtaiso (28). Nustatykite taip, kad ant pavaros maz-
go (1) ir įpjaunamojo/griovelių frezavimo įtaiso (28) esan-
čios dvigubos rodyklės sutaptų. Stumkite pavaros mazgą iki
atramos į įpjaunamąjį/griovelių frezavimo įtaisą. Sukite pava-
ros mazgą pagal laikrodžio rodyklę iki atramos ir užveržkite
įveržimo svirtelę (35).
Norėdami nuleisti pavaros mazgą (1), atlaisvinkite įveržimo
svirtelę (36) ir spauskite jį žemyn, kol pasieksite pageidauja-
mą gylį. Atleiskite atblokavimo svirtelę (36).
Sumontuokite dulkių nusiurbimo įtaisą grioveliams frezuoti
(37) arba dulkių nusiurbimo įtaisą briaunoms frezuoti (38).
Frezavimas su poslinkio bloku (žr. R pav.)
„Offset" blokas gali labai įkaisti. Kad išvengtumėte
u
sužalojimų, „Offset" bloką be pertraukos naudokite ne
ilgiau kaip 10 min. Prietaisą po 10 minučių išjunkite ir
palaukite, kol jis atvės.
Poslinkio blokas (29) yra skirtas frezavimui ankštose vieto-
se, kurių neįmanoma pasiekti su apskrita pagrindo plokšte
(7) (pvz., frezuoti arti vertikalių paviršių).
Nuimkite suspaudžiamąją įvorę (15) nuo pavaros mazgo (1)
ir sumontuokite varantįjį ratą (39). Įstatykite pavaros mazgą
(1) į poslinkio bloką (29). Per poslinkio bloko pagrindo
plokštėje esančią angą (40) prakiškite atsuktuvą, kad uždė-
tumėte diržą virš varančiojo disko.
Įstatykite frezą (žr. „Frezos įstatymas (žr. C–D pav.)", Pus-
lapis 269). Paspauskite suklio fiksavimo galvutę (41) ant
poslinkio bloko (29) ir tvirtai užveržkite gaubiamąją veržlę
(6).
Poslinkio bloko (29) ritinėlio/įvorių kreipiamoji (42) yra nau-
dojama, kai briaunos frezuojamos darbo įrankiais, kurie nėra
Trikčių nustatymas
Gedimas Priežastis
Frezavimo mašina ne- Neįstatytas akumuliatorius / neįkrautas akumulia-
veikia. torius
Per aukšta / per žema akumuliatoriaus ir frezavi-
mo mašinos temperatūra
Frezavimo mašinos ne- Suklio fiksuojamoji galvutės uždarytoje padėtyje
pavyksta įjungti. Mirksi
LED.
Akumuliatorius įstatytas, kai įjungtas įjungimo-iš-
jungimo jungiklis
Priežiūra ir servisas
Priežiūra ir valymas
Prieš pradėdami bet kokius elektrinio įrankio priežiū-
u
ros darbus (pvz., techninės priežiūros, įrankio keitimo
1 609 92A 9YL | (12.12.2024)
įtvirtinti guoliuose. Ritinėlio/įvorės kreipiamąją (42) pritvir-
tinkite 2 varžtais. Pašalinamos medžiagos plotis priklauso
nuo nustatyto atstumo tarp frezos priekinės pusės ir ritinė-
lio/įvorės priekinės pusės.
Frezavimas su kopijavimo įvore (žr. S pav.)
Naudodamiesi kopijavimo įvore (43) ant ruošinio galite per-
kelti pavyzdžių ir šablonų kontūrus.
Pagal šablono ar pavyzdžio storį pasirinkite atitinkamą kopi-
javimo įvorę. Kadangi kopijavimo įvorė išsikiša, šablonas turi
būti ne plonesnis kaip 8 mm.
Frezuodami su kopijavimo įvorėmis naudokite tik tokias fre-
zas, kurios yra 2 mm mažesnės už kopijavimo įvorės vidinį
skersmenį.
Kopijavimo įvorės adapterį (44) įstatykite į pagrindo plokštę
(7). Nustatykite taip, kad adapterio (44) apatinėje pusėje
esančios abi kiaurymės sutaptų su pagrindo plokštėje (7)
esančiomis kiaurymėmis. Pritvirtinkite adapterį (44) kartu
pateiktais varžtais.
Pagrindo plokštė (7) yra centruota gamykloje. Tokiu būdu
freza yra nustatoma pagrindo plokštės ir kopijavimo įvorės
(43) viduryje. Kad kaip galima tiksliau išcentruotumėte
pagrindo plokštę ar kopijavimo įvorę, naudokite pasirinktiną
centruojamąjį įtaisą.
Sumontuokite adapterį (44) ir kopijavimo įvorę (43). Atlais-
vinkite 4 varžtus, esančius ant pagrindo plokštės (7). Stum-
kite centruojamąjį kaištį (45) per pagrindo plokštę į suspau-
džiamąją įvorę (15) ir pritvirtinkite gaubiamąja veržle (6).
Centruojamąjį kaištį lengvai paspauskite į pagrindo plokštę
ar kopijavimo įvorę. Tvirtai užveržkite varžtus ant pagrindo
plokštės (7). Išimkite centruojamąjį kaištį (45).
Centruojamąjį kūgį (46) galima naudoti pagrindo plokštei
arba plačioms kopijavimo įvorėms centruoti.
Pagrindo plokštės keitimas
Išsukite 4 varžtus, esančius pagrindo plokštės (7) apačioje,
ir juos išimkite. 4 varžtais tinkama padėtimi primontuokite
naują pagrindo plokštę (papildoma įranga).
Šalinimas
Įstatykite įkrautą akumuliatorių.
Palaukite, kol akumuliatorius ir /arba frezavimo
mašina pasieks leidžiamąją temperatūrą.
Frezavimo mašiną išjunkite. Suklio fiksuojamąją
galvutę paspauskite į tokią padėtį, kuri nėra už-
rakinta. Įjunkite frezavimo mašiną.
Frezavimo mašiną išjunkite. Išimkite akumuliato-
rių ir vėl jį įstatykite. Įjunkite frezavimo mašiną.
ir kt.), iš elektrinio įrankio išimkite akumuliatorių.
Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo
jungiklį, iškyla sužalojimo pavojus.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite,
u
kad elektrinis įrankis ir ventiliacinės angos būtų šva-
rūs.
