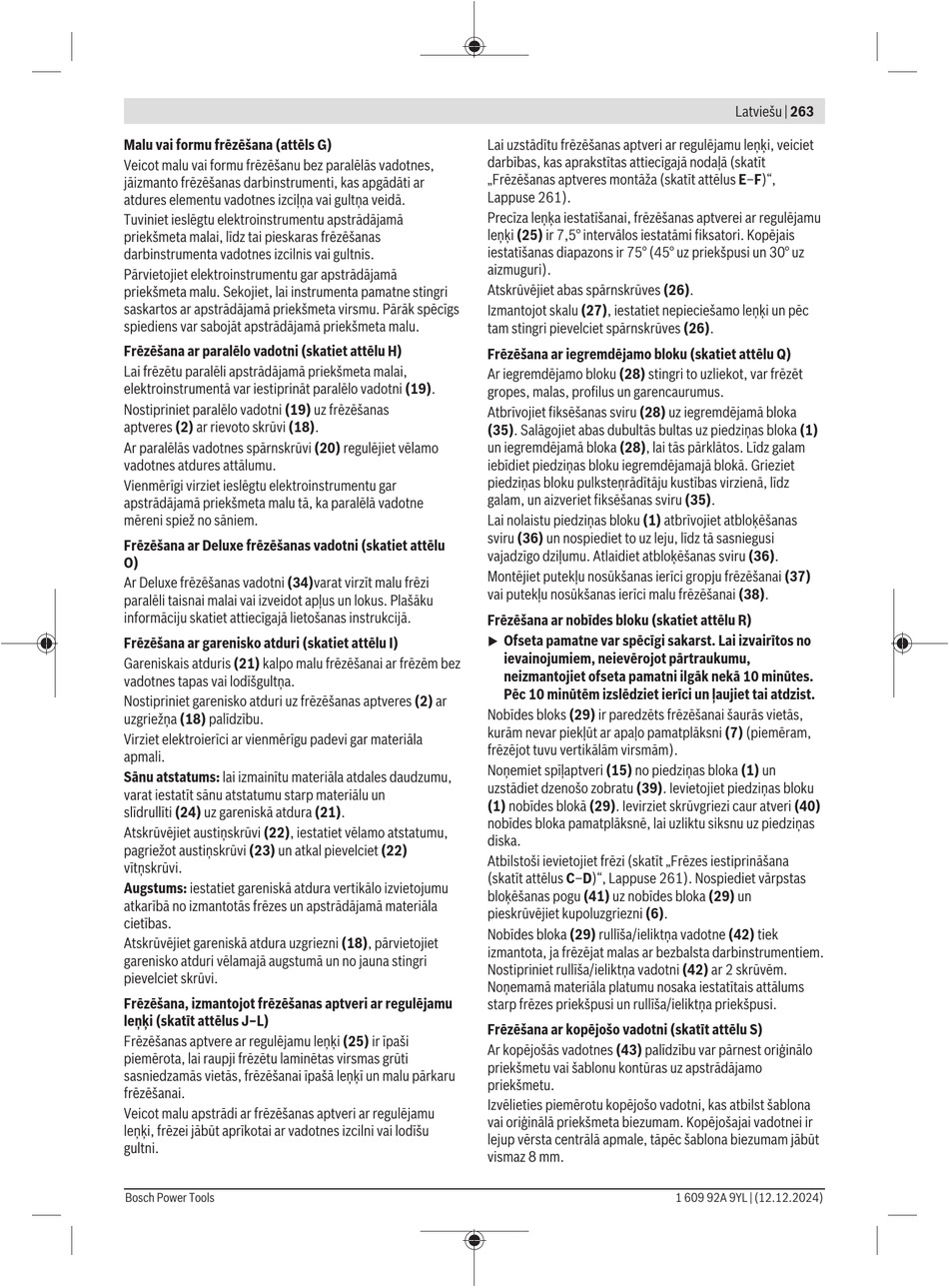

Malu vai formu frēzēšana (attēls G)
Veicot malu vai formu frēzēšanu bez paralēlās vadotnes,
jāizmanto frēzēšanas darbinstrumenti, kas apgādāti ar
atdures elementu vadotnes izciļņa vai gultņa veidā.
Tuviniet ieslēgtu elektroinstrumentu apstrādājamā
priekšmeta malai, līdz tai pieskaras frēzēšanas
darbinstrumenta vadotnes izcilnis vai gultnis.
Pārvietojiet elektroinstrumentu gar apstrādājamā
priekšmeta malu. Sekojiet, lai instrumenta pamatne stingri
saskartos ar apstrādājamā priekšmeta virsmu. Pārāk spēcīgs
spiediens var sabojāt apstrādājamā priekšmeta malu.
Frēzēšana ar paralēlo vadotni (skatiet attēlu H)
Lai frēzētu paralēli apstrādājamā priekšmeta malai,
elektroinstrumentā var iestiprināt paralēlo vadotni (19).
Nostipriniet paralēlo vadotni (19) uz frēzēšanas
aptveres (2) ar rievoto skrūvi (18).
Ar paralēlās vadotnes spārnskrūvi (20) regulējiet vēlamo
vadotnes atdures attālumu.
Vienmērīgi virziet ieslēgtu elektroinstrumentu gar
apstrādājamā priekšmeta malu tā, ka paralēlā vadotne
mēreni spiež no sāniem.
Frēzēšana ar Deluxe frēzēšanas vadotni (skatiet attēlu
O)
Ar Deluxe frēzēšanas vadotni (34)varat virzīt malu frēzi
paralēli taisnai malai vai izveidot apļus un lokus. Plašāku
informāciju skatiet attiecīgajā lietošanas instrukcijā.
Frēzēšana ar garenisko atduri (skatiet attēlu I)
Gareniskais atduris (21) kalpo malu frēzēšanai ar frēzēm bez
vadotnes tapas vai lodīšgultņa.
Nostipriniet garenisko atduri uz frēzēšanas aptveres (2) ar
uzgriežņa (18) palīdzību.
Virziet elektroierīci ar vienmērīgu padevi gar materiāla
apmali.
Sānu atstatums: lai izmainītu materiāla atdales daudzumu,
varat iestatīt sānu atstatumu starp materiālu un
slīdrullīti (24) uz gareniskā atdura (21).
Atskrūvējiet austiņskrūvi (22), iestatiet vēlamo atstatumu,
pagriežot austiņskrūvi (23) un atkal pievelciet (22)
vītņskrūvi.
Augstums: iestatiet gareniskā atdura vertikālo izvietojumu
atkarībā no izmantotās frēzes un apstrādājamā materiāla
cietības.
Atskrūvējiet gareniskā atdura uzgriezni (18), pārvietojiet
garenisko atduri vēlamajā augstumā un no jauna stingri
pievelciet skrūvi.
Frēzēšana, izmantojot frēzēšanas aptveri ar regulējamu
leņķi (skatīt attēlus J–L)
Frēzēšanas aptvere ar regulējamu leņķi (25) ir īpaši
piemērota, lai raupji frēzētu laminētas virsmas grūti
sasniedzamās vietās, frēzēšanai īpašā leņķī un malu pārkaru
frēzēšanai.
Veicot malu apstrādi ar frēzēšanas aptveri ar regulējamu
leņķi, frēzei jābūt aprīkotai ar vadotnes izcilni vai lodīšu
gultni.
Bosch Power Tools
Lai uzstādītu frēzēšanas aptveri ar regulējamu leņķi, veiciet
darbības, kas aprakstītas attiecīgajā nodaļā (skatīt
„Frēzēšanas aptveres montāža (skatīt attēlus E–F)",
Lappuse 261).
Precīza leņķa iestatīšanai, frēzēšanas aptverei ar regulējamu
leņķi (25) ir 7,5° intervālos iestatāmi fiksatori. Kopējais
iestatīšanas diapazons ir 75° (45° uz priekšpusi un 30° uz
aizmuguri).
Atskrūvējiet abas spārnskrūves (26).
Izmantojot skalu (27), iestatiet nepieciešamo leņķi un pēc
tam stingri pievelciet spārnskrūves (26).
Frēzēšana ar iegremdējamo bloku (skatiet attēlu Q)
Ar iegremdējamo bloku (28) stingri to uzliekot, var frēzēt
gropes, malas, profilus un garencaurumus.
Atbrīvojiet fiksēšanas sviru (28) uz iegremdējamā bloka
(35). Salāgojiet abas dubultās bultas uz piedziņas bloka (1)
un iegremdējamā bloka (28), lai tās pārklātos. Līdz galam
iebīdiet piedziņas bloku iegremdējamajā blokā. Grieziet
piedziņas bloku pulksteņrādītāju kustības virzienā, līdz
galam, un aizveriet fiksēšanas sviru (35).
Lai nolaistu piedziņas bloku (1) atbrīvojiet atbloķēšanas
sviru (36) un nospiediet to uz leju, līdz tā sasniegusi
vajadzīgo dziļumu. Atlaidiet atbloķēšanas sviru (36).
Montējiet putekļu nosūkšanas ierīci gropju frēzēšanai (37)
vai putekļu nosūkšanas ierīci malu frēzēšanai (38).
Frēzēšana ar nobīdes bloku (skatiet attēlu R)
Ofseta pamatne var spēcīgi sakarst. Lai izvairītos no
u
ievainojumiem, neievērojot pārtraukumu,
neizmantojiet ofseta pamatni ilgāk nekā 10 minūtes.
Pēc 10 minūtēm izslēdziet ierīci un ļaujiet tai atdzist.
Nobīdes bloks (29) ir paredzēts frēzēšanai šaurās vietās,
kurām nevar piekļūt ar apaļo pamatplāksni (7) (piemēram,
frēzējot tuvu vertikālām virsmām).
Noņemiet spīļaptveri (15) no piedziņas bloka (1) un
uzstādiet dzenošo zobratu (39). Ievietojiet piedziņas bloku
(1) nobīdes blokā (29). Ievirziet skrūvgriezi caur atveri (40)
nobīdes bloka pamatplāksnē, lai uzliktu siksnu uz piedziņas
diska.
Atbilstoši ievietojiet frēzi (skatīt „Frēzes iestiprināšana
(skatīt attēlus C–D)", Lappuse 261). Nospiediet vārpstas
bloķēšanas pogu (41) uz nobīdes bloka (29) un
pieskrūvējiet kupoluzgriezni (6).
Nobīdes bloka (29) rullīša/ieliktņa vadotne (42) tiek
izmantota, ja frēzējat malas ar bezbalsta darbinstrumentiem.
Nostipriniet rullīša/ieliktņa vadotni (42) ar 2 skrūvēm.
Noņemamā materiāla platumu nosaka iestatītais attālums
starp frēzes priekšpusi un rullīša/ieliktņa priekšpusi.
Frēzēšana ar kopējošo vadotni (skatīt attēlu S)
Ar kopējošās vadotnes (43) palīdzību var pārnest oriģinālo
priekšmetu vai šablonu kontūras uz apstrādājamo
priekšmetu.
Izvēlieties piemērotu kopējošo vadotni, kas atbilst šablona
vai oriģinālā priekšmeta biezumam. Kopējošajai vadotnei ir
lejup vērsta centrālā apmale, tāpēc šablona biezumam jābūt
vismaz 8 mm.
