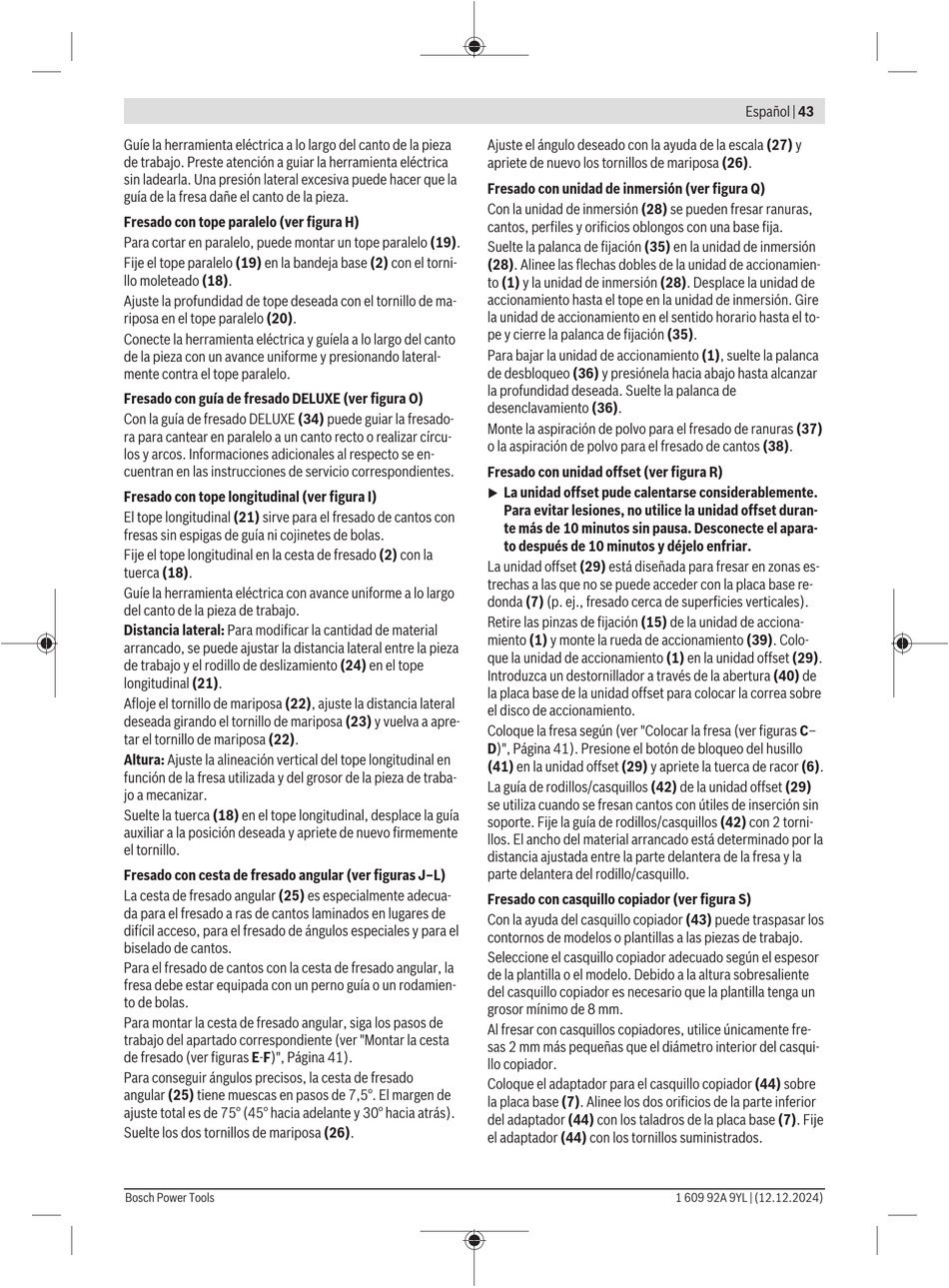

Guíe la herramienta eléctrica a lo largo del canto de la pieza
de trabajo. Preste atención a guiar la herramienta eléctrica
sin ladearla. Una presión lateral excesiva puede hacer que la
guía de la fresa dañe el canto de la pieza.
Fresado con tope paralelo (ver figura H)
Para cortar en paralelo, puede montar un tope paralelo (19).
Fije el tope paralelo (19) en la bandeja base (2) con el torni-
llo moleteado (18).
Ajuste la profundidad de tope deseada con el tornillo de ma-
riposa en el tope paralelo (20).
Conecte la herramienta eléctrica y guíela a lo largo del canto
de la pieza con un avance uniforme y presionando lateral-
mente contra el tope paralelo.
Fresado con guía de fresado DELUXE (ver figura O)
Con la guía de fresado DELUXE (34) puede guiar la fresado-
ra para cantear en paralelo a un canto recto o realizar círcu-
los y arcos. Informaciones adicionales al respecto se en-
cuentran en las instrucciones de servicio correspondientes.
Fresado con tope longitudinal (ver figura I)
El tope longitudinal (21) sirve para el fresado de cantos con
fresas sin espigas de guía ni cojinetes de bolas.
Fije el tope longitudinal en la cesta de fresado (2) con la
tuerca (18).
Guíe la herramienta eléctrica con avance uniforme a lo largo
del canto de la pieza de trabajo.
Distancia lateral: Para modificar la cantidad de material
arrancado, se puede ajustar la distancia lateral entre la pieza
de trabajo y el rodillo de deslizamiento (24) en el tope
longitudinal (21).
Afloje el tornillo de mariposa (22), ajuste la distancia lateral
deseada girando el tornillo de mariposa (23) y vuelva a apre-
tar el tornillo de mariposa (22).
Altura: Ajuste la alineación vertical del tope longitudinal en
función de la fresa utilizada y del grosor de la pieza de traba-
jo a mecanizar.
Suelte la tuerca (18) en el tope longitudinal, desplace la guía
auxiliar a la posición deseada y apriete de nuevo firmemente
el tornillo.
Fresado con cesta de fresado angular (ver figuras J–L)
La cesta de fresado angular (25) es especialmente adecua-
da para el fresado a ras de cantos laminados en lugares de
difícil acceso, para el fresado de ángulos especiales y para el
biselado de cantos.
Para el fresado de cantos con la cesta de fresado angular, la
fresa debe estar equipada con un perno guía o un rodamien-
to de bolas.
Para montar la cesta de fresado angular, siga los pasos de
trabajo del apartado correspondiente (ver "Montar la cesta
de fresado (ver figuras E-F)", Página 41).
Para conseguir ángulos precisos, la cesta de fresado
angular (25) tiene muescas en pasos de 7,5°. El margen de
ajuste total es de 75° (45° hacia adelante y 30° hacia atrás).
Suelte los dos tornillos de mariposa (26).
Bosch Power Tools
Ajuste el ángulo deseado con la ayuda de la escala (27) y
apriete de nuevo los tornillos de mariposa (26).
Fresado con unidad de inmersión (ver figura Q)
Con la unidad de inmersión (28) se pueden fresar ranuras,
cantos, perfiles y orificios oblongos con una base fija.
Suelte la palanca de fijación (35) en la unidad de inmersión
(28). Alinee las flechas dobles de la unidad de accionamien-
to (1) y la unidad de inmersión (28). Desplace la unidad de
accionamiento hasta el tope en la unidad de inmersión. Gire
la unidad de accionamiento en el sentido horario hasta el to-
pe y cierre la palanca de fijación (35).
Para bajar la unidad de accionamiento (1), suelte la palanca
de desbloqueo (36) y presiónela hacia abajo hasta alcanzar
la profundidad deseada. Suelte la palanca de
desenclavamiento (36).
Monte la aspiración de polvo para el fresado de ranuras (37)
o la aspiración de polvo para el fresado de cantos (38).
Fresado con unidad offset (ver figura R)
La unidad offset pude calentarse considerablemente.
u
Para evitar lesiones, no utilice la unidad offset duran-
te más de 10 minutos sin pausa. Desconecte el apara-
to después de 10 minutos y déjelo enfriar.
La unidad offset (29) está diseñada para fresar en zonas es-
trechas a las que no se puede acceder con la placa base re-
donda (7) (p. ej., fresado cerca de superficies verticales).
Retire las pinzas de fijación (15) de la unidad de acciona-
miento (1) y monte la rueda de accionamiento (39). Colo-
que la unidad de accionamiento (1) en la unidad offset (29).
Introduzca un destornillador a través de la abertura (40) de
la placa base de la unidad offset para colocar la correa sobre
el disco de accionamiento.
Coloque la fresa según (ver "Colocar la fresa (ver figuras C–
D)", Página 41). Presione el botón de bloqueo del husillo
(41) en la unidad offset (29) y apriete la tuerca de racor (6).
La guía de rodillos/casquillos (42) de la unidad offset (29)
se utiliza cuando se fresan cantos con útiles de inserción sin
soporte. Fije la guía de rodillos/casquillos (42) con 2 torni-
llos. El ancho del material arrancado está determinado por la
distancia ajustada entre la parte delantera de la fresa y la
parte delantera del rodillo/casquillo.
Fresado con casquillo copiador (ver figura S)
Con la ayuda del casquillo copiador (43) puede traspasar los
contornos de modelos o plantillas a las piezas de trabajo.
Seleccione el casquillo copiador adecuado según el espesor
de la plantilla o el modelo. Debido a la altura sobresaliente
del casquillo copiador es necesario que la plantilla tenga un
grosor mínimo de 8 mm.
Al fresar con casquillos copiadores, utilice únicamente fre-
sas 2 mm más pequeñas que el diámetro interior del casqui-
llo copiador.
Coloque el adaptador para el casquillo copiador (44) sobre
la placa base (7). Alinee los dos orificios de la parte inferior
del adaptador (44) con los taladros de la placa base (7). Fije
el adaptador (44) con los tornillos suministrados.
