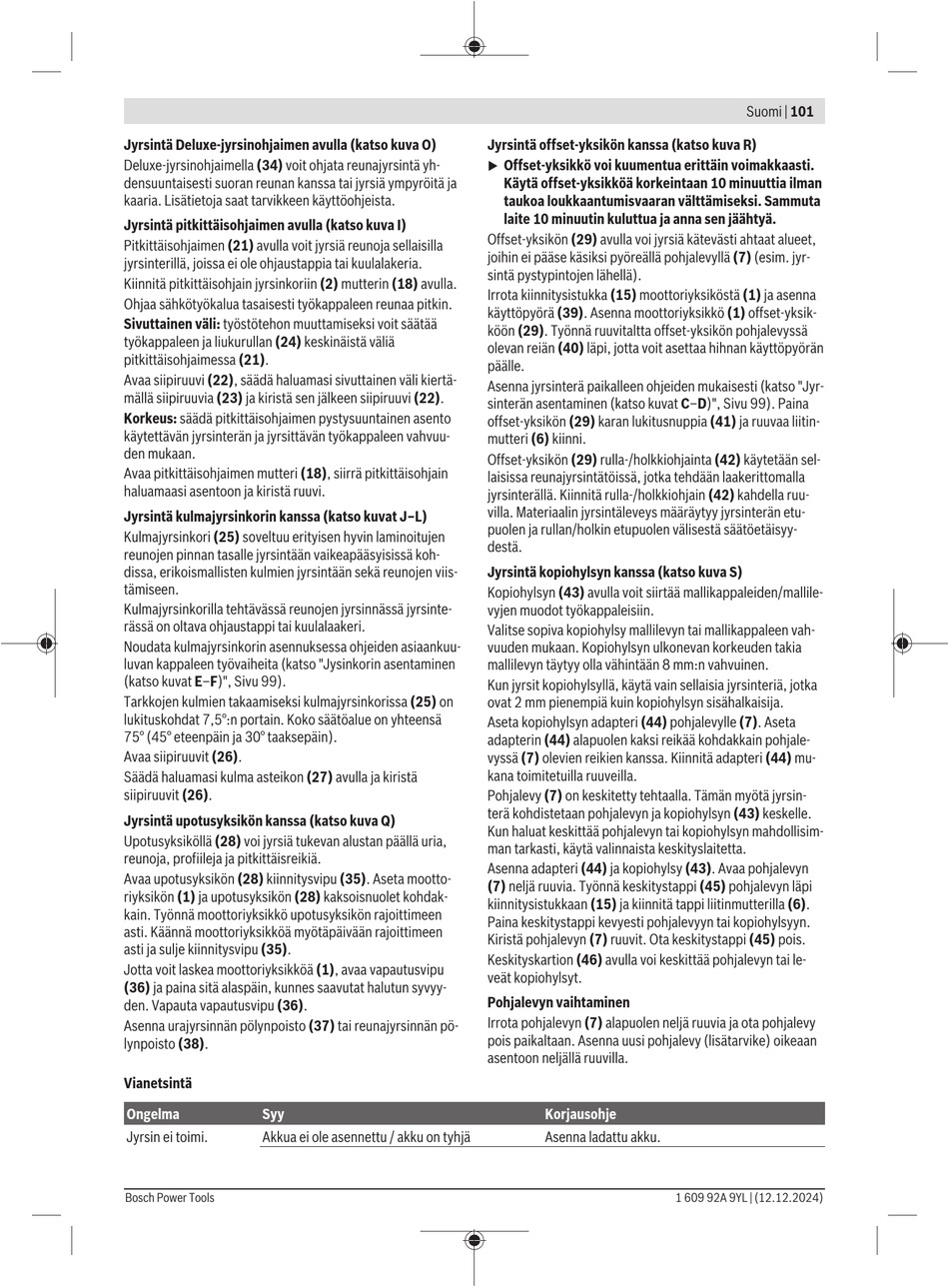

Jyrsintä Deluxe-jyrsinohjaimen avulla (katso kuva O)
Deluxe-jyrsinohjaimella (34) voit ohjata reunajyrsintä yh-
densuuntaisesti suoran reunan kanssa tai jyrsiä ympyröitä ja
kaaria. Lisätietoja saat tarvikkeen käyttöohjeista.
Jyrsintä pitkittäisohjaimen avulla (katso kuva I)
Pitkittäisohjaimen (21) avulla voit jyrsiä reunoja sellaisilla
jyrsinterillä, joissa ei ole ohjaustappia tai kuulalakeria.
Kiinnitä pitkittäisohjain jyrsinkoriin (2) mutterin (18) avulla.
Ohjaa sähkötyökalua tasaisesti työkappaleen reunaa pitkin.
Sivuttainen väli: työstötehon muuttamiseksi voit säätää
työkappaleen ja liukurullan (24) keskinäistä väliä
pitkittäisohjaimessa (21).
Avaa siipiruuvi (22), säädä haluamasi sivuttainen väli kiertä-
mällä siipiruuvia (23) ja kiristä sen jälkeen siipiruuvi (22).
Korkeus: säädä pitkittäisohjaimen pystysuuntainen asento
käytettävän jyrsinterän ja jyrsittävän työkappaleen vahvuu-
den mukaan.
Avaa pitkittäisohjaimen mutteri (18), siirrä pitkittäisohjain
haluamaasi asentoon ja kiristä ruuvi.
Jyrsintä kulmajyrsinkorin kanssa (katso kuvat J–L)
Kulmajyrsinkori (25) soveltuu erityisen hyvin laminoitujen
reunojen pinnan tasalle jyrsintään vaikeapääsyisissä koh-
dissa, erikoismallisten kulmien jyrsintään sekä reunojen viis-
tämiseen.
Kulmajyrsinkorilla tehtävässä reunojen jyrsinnässä jyrsinte-
rässä on oltava ohjaustappi tai kuulalaakeri.
Noudata kulmajyrsinkorin asennuksessa ohjeiden asiaankuu-
luvan kappaleen työvaiheita (katso "Jysinkorin asentaminen
(katso kuvat E–F)", Sivu 99).
Tarkkojen kulmien takaamiseksi kulmajyrsinkorissa (25) on
lukituskohdat 7,5°:n portain. Koko säätöalue on yhteensä
75° (45° eteenpäin ja 30° taaksepäin).
Avaa siipiruuvit (26).
Säädä haluamasi kulma asteikon (27) avulla ja kiristä
siipiruuvit (26).
Jyrsintä upotusyksikön kanssa (katso kuva Q)
Upotusyksiköllä (28) voi jyrsiä tukevan alustan päällä uria,
reunoja, profiileja ja pitkittäis​ ​ r eikiä.
Avaa upotusyksikön (28) kiinnitysvipu (35). Aseta mootto-
riyksikön (1) ja upotusyksikön (28) kaksoisnuolet kohdak-
kain. Työnnä moottoriyksikkö upotusyksikön rajoittimeen
asti. Käännä moottoriyksikköä myötäpäivään rajoittimeen
asti ja sulje kiinnitysvipu (35).
Jotta voit laskea moottoriyksikköä (1), avaa vapautusvipu
(36) ja paina sitä alaspäin, kunnes saavutat halutun syvyy-
den. Vapauta vapautusvipu (36).
Asenna urajyrsinnän pölynpoisto (37) tai reunajyrsinnän pö-
lynpoisto (38).
Vianetsintä
Ongelma
Syy
Jyrsin ei toimi.
Akkua ei ole asennettu / akku on tyhjä
Bosch Power Tools
Jyrsintä offset-yksikön kanssa (katso kuva R)
Offset-yksikkö voi kuumentua erittäin voimakkaasti.
u
Käytä offset-yksikköä korkeintaan 10 minuuttia ilman
taukoa loukkaantumisvaaran välttämiseksi. Sammuta
laite 10 minuutin kuluttua ja anna sen jäähtyä.
Offset-yksikön (29) avulla voi jyrsiä kätevästi ahtaat alueet,
joihin ei pääse käsiksi pyöreällä pohjalevyllä (7) (esim. jyr-
sintä pystypintojen lähellä).
Irrota kiinnitysistukka (15) moottoriyksiköstä (1) ja asenna
käyttöpyörä (39). Asenna moottoriyksikkö (1) offset-yksik-
köön (29). Työnnä ruuvitaltta offset-yksikön pohjalevyssä
olevan reiän (40) läpi, jotta voit asettaa hihnan käyttöpyörän
päälle.
Asenna jyrsinterä paikalleen ohjeiden mukaisesti (katso "Jyr-
sinterän asentaminen (katso kuvat C–D)", Sivu 99). Paina
offset-yksikön (29) karan lukitusnuppia (41) ja ruuvaa liitin-
mutteri (6) kiinni.
Offset-yksikön (29) rulla-/holkkiohjainta (42) käytetään sel-
laisissa reunajyrsintätöissä, jotka tehdään laakerittomalla
jyrsinterällä. Kiinnitä rulla-/holkkiohjain (42) kahdella ruu-
villa. Materiaalin jyrsintäleveys määräytyy jyrsinterän etu-
puolen ja rullan/holkin etupuolen välisestä säätöetäisyy-
destä.
Jyrsintä kopiohylsyn kanssa (katso kuva S)
Kopiohylsyn (43) avulla voit siirtää mallikappaleiden/mallile-
vyjen muodot työkappaleisiin.
Valitse sopiva kopiohylsy mallilevyn tai mallikappaleen vah-
vuuden mukaan. Kopiohylsyn ulkonevan korkeuden takia
mallilevyn täytyy olla vähintään 8 mm:n vahvuinen.
Kun jyrsit kopiohylsyllä, käytä vain sellaisia jyrsinteriä, jotka
ovat 2 mm pienempiä kuin kopiohylsyn sisähalkaisija.
Aseta kopiohylsyn adapteri (44) pohjalevylle (7). Aseta
adapterin (44) alapuolen kaksi reikää kohdakkain pohjale-
vyssä (7) olevien reikien kanssa. Kiinnitä adapteri (44) mu-
kana toimitetuilla ruuveilla.
Pohjalevy (7) on keskitetty tehtaalla. Tämän myötä jyrsin-
terä kohdistetaan pohjalevyn ja kopiohylsyn (43) keskelle.
Kun haluat keskittää pohjalevyn tai kopiohylsyn mahdollisim-
man tarkasti, käytä valinnaista keskityslaitetta.
Asenna adapteri (44) ja kopiohylsy (43). Avaa pohjalevyn
(7) neljä ruuvia. Työnnä keskitystappi (45) pohjalevyn läpi
kiinnitysistukkaan (15) ja kiinnitä tappi liitinmutterilla (6).
Paina keskitystappi kevyesti pohjalevyyn tai kopiohylsyyn.
Kiristä pohjalevyn (7) ruuvit. Ota keskitystappi (45) pois.
Keskityskartion (46) avulla voi keskittää pohjalevyn tai le-
veät kopiohylsyt.
Pohjalevyn vaihtaminen
Irrota pohjalevyn (7) alapuolen neljä ruuvia ja ota pohjalevy
pois paikaltaan. Asenna uusi pohjalevy (lisätarvike) oikeaan
asentoon neljällä ruuvilla.
Korjausohje
Asenna ladattu akku.
Suomi | 101
1 609 92A 9YL | (12.12.2024)
