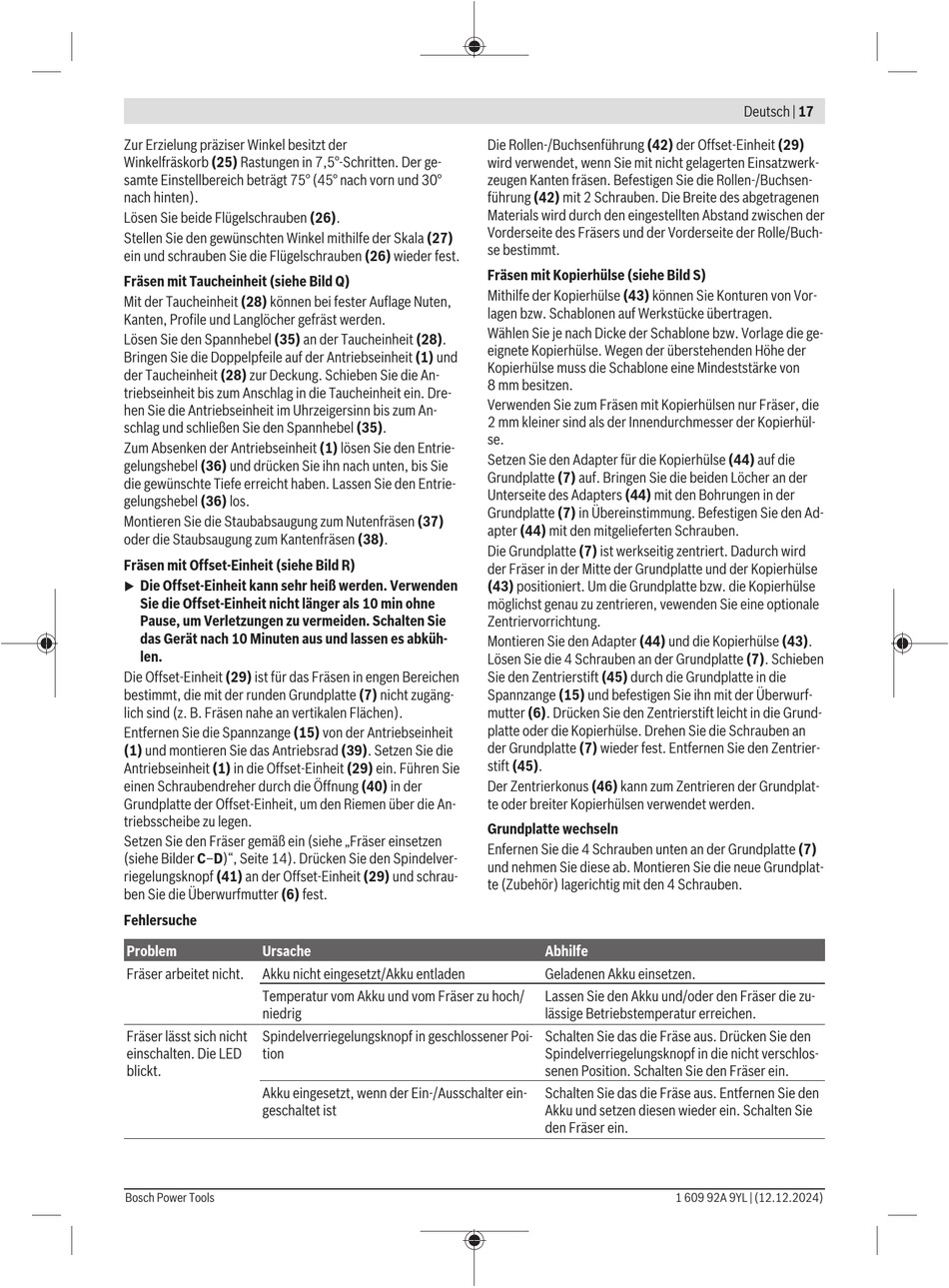

Zur Erzielung präziser Winkel besitzt der
Winkelfräskorb (25) Rastungen in 7,5°-Schritten. Der ge-
samte Einstellbereich beträgt 75° (45° nach vorn und 30°
nach hinten).
Lösen Sie beide Flügelschrauben (26).
Stellen Sie den gewünschten Winkel mithilfe der Skala (27)
ein und schrauben Sie die Flügelschrauben (26) wieder fest.
Fräsen mit Taucheinheit (siehe Bild Q)
Mit der Taucheinheit (28) können bei fester Auflage Nuten,
Kanten, Profile und Langlöcher gefräst werden.
Lösen Sie den Spannhebel (35) an der Taucheinheit (28).
Bringen Sie die Doppelpfeile auf der Antriebseinheit (1) und
der Taucheinheit (28) zur Deckung. Schieben Sie die An-
triebseinheit bis zum Anschlag in die Taucheinheit ein. Dre-
hen Sie die Antriebseinheit im Uhrzeigersinn bis zum An-
schlag und schließen Sie den Spannhebel (35).
Zum Absenken der Antriebseinheit (1) lösen Sie den Entrie-
gelungshebel (36) und drücken Sie ihn nach unten, bis Sie
die gewünschte Tiefe erreicht haben. Lassen Sie den Entrie-
gelungshebel (36) los.
Montieren Sie die Staubabsaugung zum Nutenfräsen (37)
oder die Staubsaugung zum Kantenfräsen (38).
Fräsen mit Offset-Einheit (siehe Bild R)
Die Offset-Einheit kann sehr heiß werden. Verwenden
u
Sie die Offset-Einheit nicht länger als 10 min ohne
Pause, um Verletzungen zu vermeiden. Schalten Sie
das Gerät nach 10 Minuten aus und lassen es abküh-
len.
Die Offset-Einheit (29) ist für das Fräsen in engen Bereichen
bestimmt, die mit der runden Grundplatte (7) nicht zugäng-
lich sind (z. B. Fräsen nahe an vertikalen Flächen).
Entfernen Sie die Spannzange (15) von der Antriebseinheit
(1) und montieren Sie das Antriebsrad (39). Setzen Sie die
Antriebseinheit (1) in die Offset-Einheit (29) ein. Führen Sie
einen Schraubendreher durch die Öffnung (40) in der
Grundplatte der Offset-Einheit, um den Riemen über die An-
triebsscheibe zu legen.
Setzen Sie den Fräser gemäß ein (siehe „Fräser einsetzen
(siehe Bilder C–D)", Seite 14). Drücken Sie den Spindelver-
riegelungsknopf (41) an der Offset-Einheit (29) und schrau-
ben Sie die Überwurfmutter (6) fest.
Fehlersuche
Problem
Ursache
Fräser arbeitet nicht.
Akku nicht eingesetzt/Akku entladen
Temperatur vom Akku und vom Fräser zu hoch/
niedrig
Fräser lässt sich nicht
Spindelverriegelungsknopf in geschlossener Poi-
einschalten. Die LED
tion
blickt.
Akku eingesetzt, wenn der Ein-/Ausschalter ein-
geschaltet ist
Bosch Power Tools
Die Rollen-/Buchsenführung (42) der Offset-Einheit (29)
wird verwendet, wenn Sie mit nicht gelagerten Einsatzwerk-
zeugen Kanten fräsen. Befestigen Sie die Rollen-/Buchsen-
führung (42) mit 2 Schrauben. Die Breite des abgetragenen
Materials wird durch den eingestellten Abstand zwischen der
Vorderseite des Fräsers und der Vorderseite der Rolle/Buch-
se bestimmt.
Fräsen mit Kopierhülse (siehe Bild S)
Mithilfe der Kopierhülse (43) können Sie Konturen von Vor-
lagen bzw. Schablonen auf Werkstücke übertragen.
Wählen Sie je nach Dicke der Schablone bzw. Vorlage die ge-
eignete Kopierhülse. Wegen der überstehenden Höhe der
Kopierhülse muss die Schablone eine Mindeststärke von
8 mm besitzen.
Verwenden Sie zum Fräsen mit Kopierhülsen nur Fräser, die
2 mm kleiner sind als der Innendurchmesser der Kopierhül-
se.
Setzen Sie den Adapter für die Kopierhülse (44) auf die
Grundplatte (7) auf. Bringen Sie die beiden Löcher an der
Unterseite des Adapters (44) mit den Bohrungen in der
Grundplatte (7) in Übereinstimmung. Befestigen Sie den Ad-
apter (44) mit den mitgelieferten Schrauben.
Die Grundplatte (7) ist werkseitig zentriert. Dadurch wird
der Fräser in der Mitte der Grundplatte und der Kopierhülse
(43) positioniert. Um die Grundplatte bzw. die Kopierhülse
möglichst genau zu zentrieren, vewenden Sie eine optionale
Zentriervorrichtung.
Montieren Sie den Adapter (44) und die Kopierhülse (43).
Lösen Sie die 4 Schrauben an der Grundplatte (7). Schieben
Sie den Zentrierstift (45) durch die Grundplatte in die
Spannzange (15) und befestigen Sie ihn mit der Überwurf-
mutter (6). Drücken Sie den Zentrierstift leicht in die Grund-
platte oder die Kopierhülse. Drehen Sie die Schrauben an
der Grundplatte (7) wieder fest. Entfernen Sie den Zentrier-
stift (45).
Der Zentrierkonus (46) kann zum Zentrieren der Grundplat-
te oder breiter Kopierhülsen verwendet werden.
Grundplatte wechseln
Enfernen Sie die 4 Schrauben unten an der Grundplatte (7)
und nehmen Sie diese ab. Montieren Sie die neue Grundplat-
te (Zubehör) lagerichtig mit den 4 Schrauben.
Abhilfe
Geladenen Akku einsetzen.
Lassen Sie den Akku und/oder den Fräser die zu-
lässige Betriebstemperatur erreichen.
Schalten Sie das die Fräse aus. Drücken Sie den
Spindelverriegelungsknopf in die nicht verschlos-
senen Position. Schalten Sie den Fräser ein.
Schalten Sie das die Fräse aus. Entfernen Sie den
Akku und setzen diesen wieder ein. Schalten Sie
den Fräser ein.
Deutsch | 17
1 609 92A 9YL | (12.12.2024)
