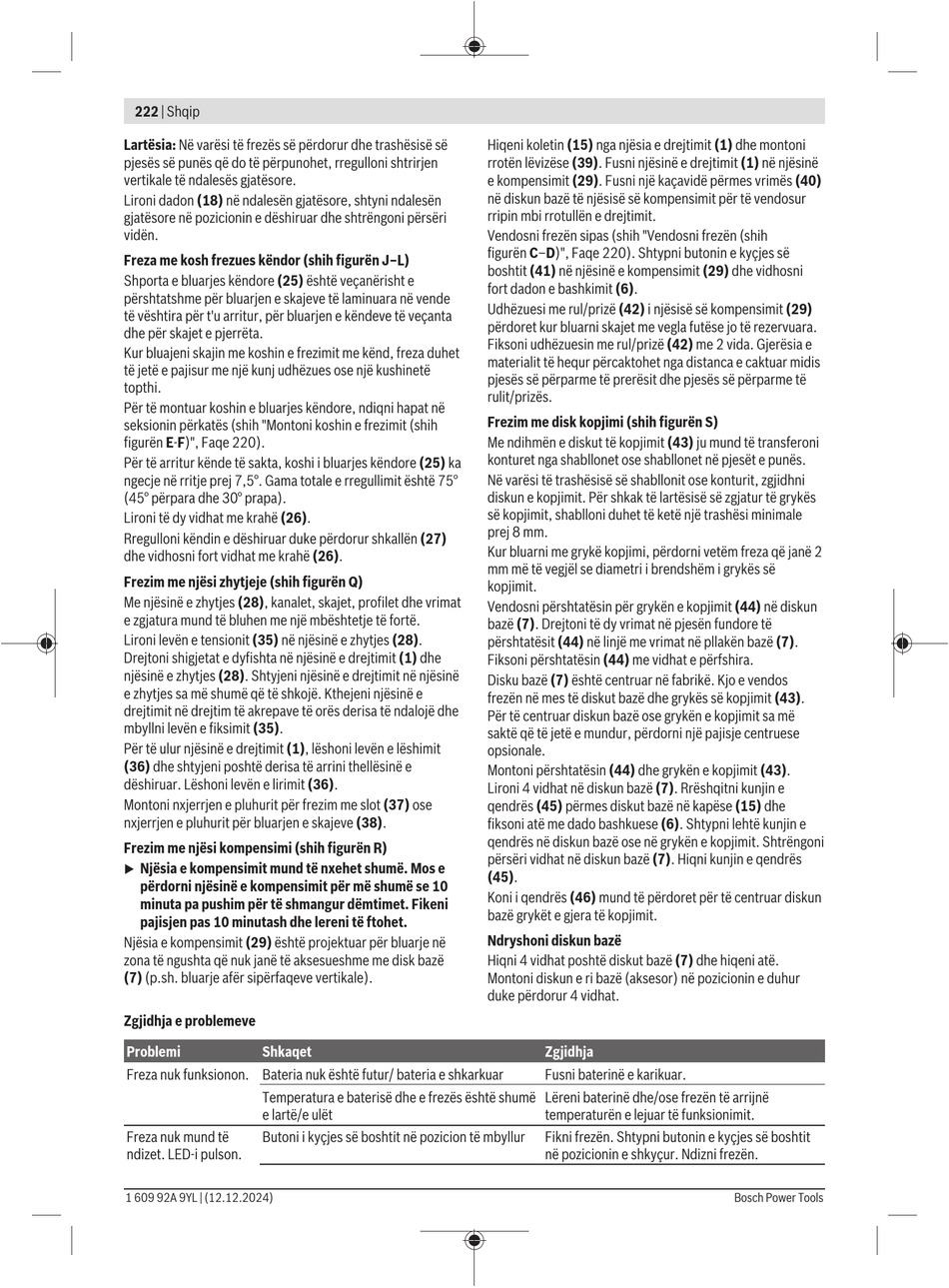

222 | Shqip
Lartësia: Në varësi të frezës së përdorur dhe trashësisë së
pjesës së punës që do të përpunohet, rregulloni shtrirjen
vertikale të ndalesës gjatësore.
Lironi dadon (18) në ndalesën gjatësore, shtyni ndalesën
gjatësore në pozicionin e dëshiruar dhe shtrëngoni përsëri
vidën.
Freza me kosh frezues këndor (shih figurën J–L)
Shporta e bluarjes këndore (25) është veçanërisht e
përshtatshme për bluarjen e skajeve të laminuara në vende
të vështira për t'u arritur, për bluarjen e këndeve të veçanta
dhe për skajet e pjerrëta.
Kur bluajeni skajin me koshin e frezimit me kënd, freza duhet
të jetë e pajisur me një kunj udhëzues ose një kushinetë
topthi.
Për të montuar koshin e bluarjes këndore, ndiqni hapat në
seksionin përkatës (shih "Montoni koshin e frezimit (shih
figurën E-F)", Faqe 220).
Për të arritur kënde të sakta, koshi i bluarjes këndore (25) ka
ngecje në rritje prej 7,5°. Gama totale e rregullimit është 75°
(45° përpara dhe 30° prapa).
Lironi të dy vidhat me krahë (26).
Rregulloni këndin e dëshiruar duke përdorur shkallën (27)
dhe vidhosni fort vidhat me krahë (26).
Frezim me njësi zhytjeje (shih figurën Q)
Me njësinë e zhytjes (28), kanalet, skajet, profilet dhe vrimat
e zgjatura mund të bluhen me një mbështetje të fortë.
Lironi levën e tensionit (35) në njësinë e zhytjes (28).
Drejtoni shigjetat e dyfishta në njësinë e drejtimit (1) dhe
njësinë e zhytjes (28). Shtyjeni njësinë e drejtimit në njësinë
e zhytjes sa më shumë që të shkojë. Kthejeni njësinë e
drejtimit në drejtim të akrepave të orës derisa të ndalojë dhe
mbyllni levën e fiksimit (35).
Për të ulur njësinë e drejtimit (1), lëshoni levën e lëshimit
(36) dhe shtyjeni poshtë derisa të arrini thellësinë e
dëshiruar. Lëshoni levën e lirimit (36).
Montoni nxjerrjen e pluhurit për frezim me slot (37) ose
nxjerrjen e pluhurit për bluarjen e skajeve (38).
Frezim me njësi kompensimi (shih figurën R)
Njësia e kompensimit mund të nxehet shumë. Mos e
u
përdorni njësinë e kompensimit për më shumë se 10
minuta pa pushim për të shmangur dëmtimet. Fikeni
pajisjen pas 10 minutash dhe lereni të ftohet.
Njësia e kompensimit (29) është projektuar për bluarje në
zona të ngushta që nuk janë të aksesueshme me disk bazë
(7) (p.sh. bluarje afër sipërfaqeve vertikale).
Zgjidhja e problemeve
Problemi Shkaqet
Freza nuk funksionon. Bateria nuk është futur/ bateria e shkarkuar
Temperatura e baterisë dhe e frezës është shumë
e lartë/e ulët
Freza nuk mund të Butoni i kyçjes së boshtit në pozicion të mbyllur
ndizet. LED-i pulson.
1 609 92A 9YL | (12.12.2024)
Hiqeni koletin (15) nga njësia e drejtimit (1) dhe montoni
rrotën lëvizëse (39). Fusni njësinë e drejtimit (1) në njësinë
e kompensimit (29). Fusni një kaçavidë përmes vrimës (40)
në diskun bazë të njësisë së kompensimit për të vendosur
rripin mbi rrotullën e drejtimit.
Vendosni frezën sipas (shih "Vendosni frezën (shih
figurën C–D)", Faqe 220). Shtypni butonin e kyçjes së
boshtit (41) në njësinë e kompensimit (29) dhe vidhosni
fort dadon e bashkimit (6).
Udhëzuesi me rul/prizë (42) i njësisë së kompensimit (29)
përdoret kur bluarni skajet me vegla futëse jo të rezervuara.
Fiksoni udhëzuesin me rul/prizë (42) me 2 vida. Gjerësia e
materialit të hequr përcaktohet nga distanca e caktuar midis
pjesës së përparme të prerësit dhe pjesës së përparme të
rulit/prizës.
Frezim me disk kopjimi (shih figurën S)
Me ndihmën e diskut të kopjimit (43) ju mund të transferoni
konturet nga shabllonet ose shabllonet në pjesët e punës.
Në varësi të trashësisë së shabllonit ose konturit, zgjidhni
diskun e kopjimit. Për shkak të lartësisë së zgjatur të grykës
së kopjimit, shablloni duhet të ketë një trashësi minimale
prej 8 mm.
Kur bluarni me grykë kopjimi, përdorni vetëm freza që janë 2
mm më të vegjël se diametri i brendshëm i grykës së
kopjimit.
Vendosni përshtatësin për grykën e kopjimit (44) në diskun
bazë (7). Drejtoni të dy vrimat në pjesën fundore të
përshtatësit (44) në linjë me vrimat në pllakën bazë (7).
Fiksoni përshtatësin (44) me vidhat e përfshira.
Disku bazë (7) është centruar në fabrikë. Kjo e vendos
frezën në mes të diskut bazë dhe grykës së kopjimit (43).
Për të centruar diskun bazë ose grykën e kopjimit sa më
saktë që të jetë e mundur, përdorni një pajisje centruese
opsionale.
Montoni përshtatësin (44) dhe grykën e kopjimit (43).
Lironi 4 vidhat në diskun bazë (7). Rrëshqitni kunjin e
qendrës (45) përmes diskut bazë në kapëse (15) dhe
fiksoni atë me dado bashkuese (6). Shtypni lehtë kunjin e
qendrës në diskun bazë ose në grykën e kopjimit. Shtrëngoni
përsëri vidhat në diskun bazë (7). Hiqni kunjin e qendrës
(45).
Koni i qendrës (46) mund të përdoret për të centruar diskun
bazë grykët e gjera të kopjimit.
Ndryshoni diskun bazë
Hiqni 4 vidhat poshtë diskut bazë (7) dhe hiqeni atë.
Montoni diskun e ri bazë (aksesor) në pozicionin e duhur
duke përdorur 4 vidhat.
Zgjidhja
Fusni baterinë e karikuar.
Lëreni baterinë dhe/ose frezën të arrijnë
temperaturën e lejuar të funksionimit.
Fikni frezën. Shtypni butonin e kyçjes së boshtit
në pozicionin e shkyçur. Ndizni frezën.
