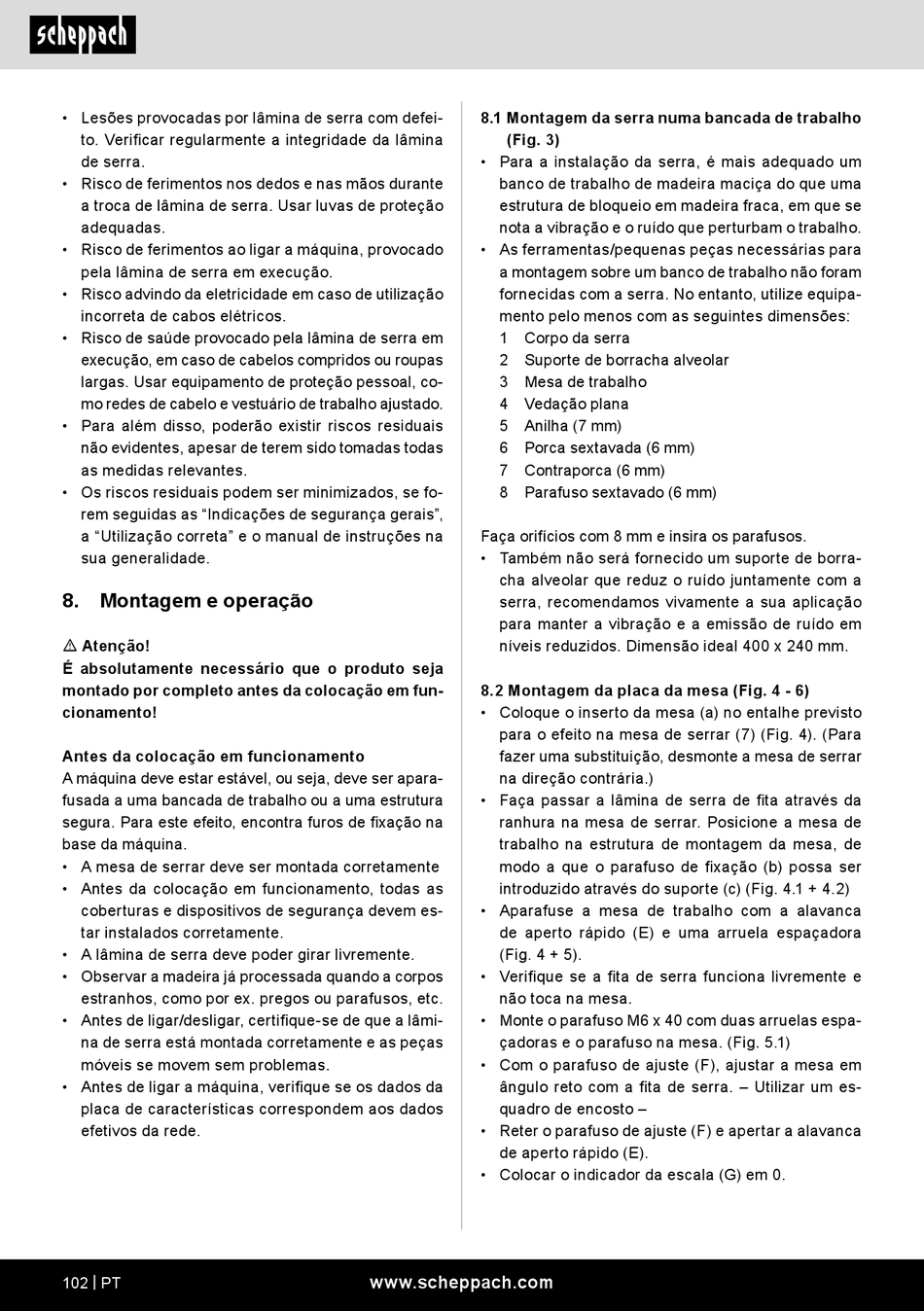

• Lesões provocadas por lâmina de serra com defei-
to. Verificar regularmente a integridade da lâmina
de serra.
• Risco de ferimentos nos dedos e nas mãos durante
a troca de lâmina de serra. Usar luvas de proteção
adequadas.
• Risco de ferimentos ao ligar a máquina, provocado
pela lâmina de serra em execução.
• Risco advindo da eletricidade em caso de utilização
incorreta de cabos elétricos.
• Risco de saúde provocado pela lâmina de serra em
execução, em caso de cabelos compridos ou roupas
largas. Usar equipamento de proteção pessoal, co-
mo redes de cabelo e vestuário de trabalho ajustado.
• Para além disso, poderão existir riscos residuais
não evidentes, apesar de terem sido tomadas todas
as medidas relevantes.
• Os riscos residuais podem ser minimizados, se fo-
rem seguidas as "Indicações de segurança gerais",
a "Utilização correta" e o manual de instruções na
sua generalidade.
8. Montagem e operação
m Atenção!
É absolutamente necessário que o produto seja
montado por completo antes da colocação em fun-
cionamento!
Antes da colocação em funcionamento
A máquina deve estar estável, ou seja, deve ser apara-
fusada a uma bancada de trabalho ou a uma estrutura
segura. Para este efeito, encontra furos de fixação na
base da máquina.
• A mesa de serrar deve ser montada corretamente
• Antes da colocação em funcionamento, todas as
coberturas e dispositivos de segurança devem es-
tar instalados corretamente.
• A lâmina de serra deve poder girar livremente.
• Observar a madeira já processada quando a corpos
estranhos, como por ex. pregos ou parafusos, etc.
• Antes de ligar/desligar, certifique-se de que a lâmi-
na de serra está montada corretamente e as peças
móveis se movem sem problemas.
• Antes de ligar a máquina, verifique se os dados da
placa de características correspondem aos dados
efetivos da rede.
102 | PT
8.1 Montagem da serra numa bancada de trabalho
(Fig. 3)
• Para a instalação da serra, é mais adequado um
banco de trabalho de madeira maciça do que uma
estrutura de bloqueio em madeira fraca, em que se
nota a vibração e o ruído que perturbam o trabalho.
• As ferramentas/pequenas peças necessárias para
a montagem sobre um banco de trabalho não foram
fornecidas com a serra. No entanto, utilize equipa-
mento pelo menos com as seguintes dimensões:
1 Corpo da serra
2 Suporte de borracha alveolar
3 Mesa de trabalho
4 Vedação plana
5 Anilha (7 mm)
6 Porca sextavada (6 mm)
7 Contraporca (6 mm)
8 Parafuso sextavado (6 mm)
Faça orifícios com 8 mm e insira os parafusos.
• Também não será fornecido um suporte de borra-
cha alveolar que reduz o ruído juntamente com a
serra, recomendamos vivamente a sua aplicação
para manter a vibração e a emissão de ruído em
níveis reduzidos. Dimensão ideal 400 x 240 mm.
8.2 Montagem da placa da mesa (Fig. 4 - 6)
• Coloque o inserto da mesa (a) no entalhe previsto
para o efeito na mesa de serrar (7) (Fig. 4). (Para
fazer uma substituição, desmonte a mesa de serrar
na direção contrária.)
• Faça passar a lâmina de serra de fita através da
ranhura na mesa de serrar. Posicione a mesa de
trabalho na estrutura de montagem da mesa, de
modo a que o parafuso de fixação (b) possa ser
introduzido através do suporte (c) (Fig. 4.1 + 4.2)
• Aparafuse a mesa de trabalho com a alavanca
de aperto rápido (E) e uma arruela espaçadora
(Fig. 4 + 5).
• Verifique se a fita de serra funciona livremente e
não toca na mesa.
• Monte o parafuso M6 x 40 com duas arruelas espa-
çadoras e o parafuso na mesa. (Fig. 5.1)
• Com o parafuso de ajuste (F), ajustar a mesa em
ângulo reto com a fita de serra. – Utilizar um es-
quadro de encosto –
• Reter o parafuso de ajuste (F) e apertar a alavanca
de aperto rápido (E).
• Colocar o indicador da escala (G) em 0.
