Kurzanleitung
HINWEIS
Der Anschluss der Sonde an die FC-Kabelbaugruppe oder das EO-Faserkabel muss von
einem entsprechend qualifizierten Endress+Hauser Techniker oder speziell
geschultem technischem Personal vorgenommen werden.
Sofern der Kunde nicht durch qualifiziertes Personal geschult wurde, kann jeder

Versuch des Kunden, die Sonde an das LWL-Kabel anzuschließen zu einer
Beschädigung führen und die Garantie außer Kraft setzen.
Für zusätzliche Unterstützung hinsichtlich des Anschlusses von Sonde und Faserkabel

den lokalen Endress+Hauser Servicevertreter kontaktieren.
5.1.1 FC Kabelbaugruppe
Die FC-Kabelbaugruppe verbindet die Rxn-10-Sonde über folgende Komponenten mit dem
Analysator:
• Elektrischer Verriegelungsschalter
• Gelbe (YE) Anregungsfaser für Laserausgang
• Rote (RD) Erfassungsfaser für Eingang zum Spektrografen

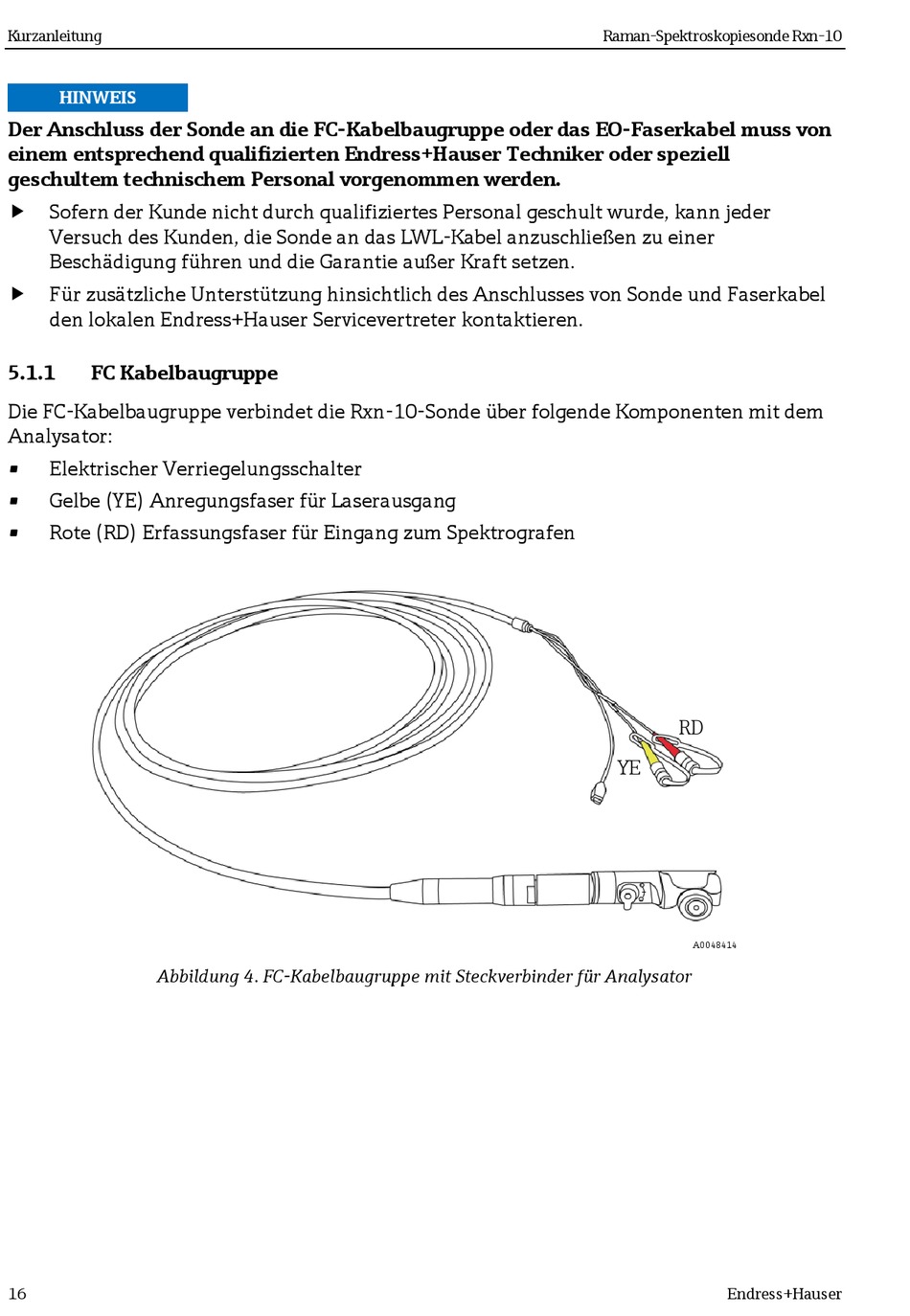

Abbildung 4. FC-Kabelbaugruppe mit Steckverbinder für Analysator
