TI01686F/00/DE/05.24-00
71685407
2024-12-04
Products
Technische Information

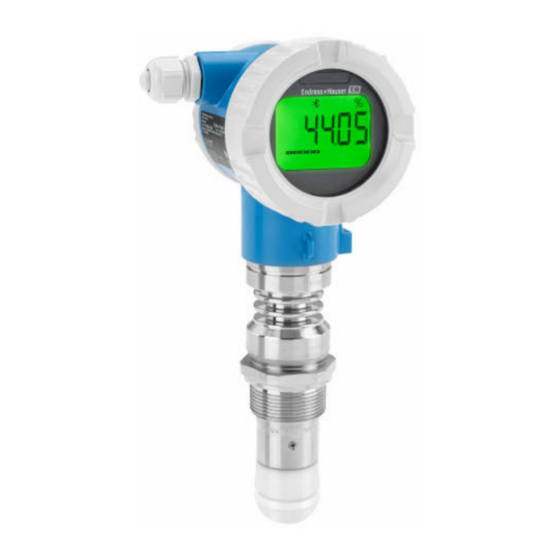

Micropilot FMR66B
HART
Freistrahlendes Radar
Füllstandmessung in Schüttgütern
Anwendungsbereich
• Kontinuierliche, berührungslose Füllstandmessung von pulverförmigen bis stücki-
gen Schüttgütern
• Prozessanschlüsse: Gewinde oder Montagebügel
• Maximaler Messbereich: 50 m (164 ft)
• Temperatur: –40 ... +130 °C (–40 ... +266 °F)
• Druck: –1 ... +16 bar (–14,5 ... +232 psi)
• Genauigkeit: ±3 mm (±0,12 in)
Ihre Vorteile
• PVDF oder PTFE Drip-off Antenne
• Zuverlässige Messung durch starke Fokussierung, auch bei kleinen Prozessan-
schlüssen
• Einfache geführte Inbetriebnahme mit intuitiver Bedienoberfläche
• Bluetooth®wireless-Technologie zur Inbetriebnahme, Bedienung und Wartung
• SIL2 nach IEC 61508, SIL3 bei homogener Redundanz
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Micropilot FMR66B HART

Inhaltszusammenfassung für Endress+Hauser Micropilot FMR66B HART

  • Seite 1 Products Solutions Services TI01686F/00/DE/05.24-00 71685407 2024-12-04 Technische Information Micropilot FMR66B HART Freistrahlendes Radar Füllstandmessung in Schüttgütern Anwendungsbereich • Kontinuierliche, berührungslose Füllstandmessung von pulverförmigen bis stücki- gen Schüttgütern • Prozessanschlüsse: Gewinde oder Montagebügel • Maximaler Messbereich: 50 m (164 ft) • Temperatur: –40 … +130 °C (–40 … +266 °F) •...
  • Seite 2 Micropilot FMR66B HART Inhaltsverzeichnis Wichtige Hinweise zum Dokument ....4 Prozess ........30 Symbole .
  • Seite 3 Micropilot FMR66B HART Memograph M RSG45 ......RN42 ........
  • Seite 4 Micropilot FMR66B HART Wichtige Hinweise zum Dokument Symbole Warnhinweissymbole GEFAHR Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.
  • Seite 5 Micropilot FMR66B HART Grafik-Konventionen • Montage-, Explosions- und elektrische Anschlusszeichnungen werden vereinfacht dargestellt • Geräte, Baugruppen, Komponenten und Maßzeichnungen werden linienreduziert dargestellt • Es erfolgt keine maßstäbliche Darstellung in Maßzeichnungen, Maßangaben sind auf 2 Stel- len hinter dem Komma gerundet •...
  • Seite 6 Micropilot FMR66B HART wobei c die Ausbreitungsgeschwindigkeit der Welle ist. Zusammengefasst lässt sich D aus der gemessenen Differenzfrequenz Δf berechnen. D wird dann verwendet, um den Inhalt des Tanks oder Silos zu bestimmen. Verlässlichkeit IT-Sicherheit Eine Gewährleistung seitens des Herstellers ist nur gegeben, wenn das Produkt gemäß der Betriebs- anleitung installiert und eingesetzt wird.
  • Seite 7 -Wert) vieler wichtiger in der Industrie verwendeten Medien siehe: • Dielektrizitätskonstante (ε -Wert) Kompendium CP01076F • die "DK-Werte App" von Endress+Hauser (verfügbar für Android und iOS) Arbeitsfrequenz ca. 80 GHz Bis zu 8 Geräte können in einem Tank installiert werden, ohne dass sie sich gegenseitig beeinflus- sen.
  • Seite 8 Micropilot FMR66B HART Der Stromausgang 1 bietet drei auswählbare Betriebsarten: • 4,0 … 20,5 mA • NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung) • US mode: 3,9 … 20,8 mA Der Stromausgang 1 ist immer dem Füllstand Messwert zugeordnet.
  • Seite 9 Micropilot FMR66B HART • Isolationsspannungen: Potenzialfrei, Isolationsspannung 1 350 V gegen Spannungsversorgung und 500 V gegen Erde • Schaltpunkt: Frei programmierbar, getrennt für Ein- und Ausschaltpunkt • Schaltverzögerung: Frei programmierbar im Bereich 0 … 100 s, getrennt für Ein- und Ausschaltpunkt •...
  • Seite 10 Micropilot FMR66B HART Bürde 4 … 20 mA passiv, HART L max [ ] W 1065 U – 1 .5 V £ L max 23 mA 10.5 A0039232 Spannungsversorgung 10,5 … 30 VDC Ex i Spannungsversorgung 10,5 … 35 VDC, für andere Zündschutzarten sowie nicht-zertifizierte Geräteausfüh- rungen maximaler Bürdenwiderstand...
  • Seite 11 Micropilot FMR66B HART Beliebige andere Linearisierungstabellen aus bis zu 32 Wertepaaren können manuell eingegeben werden. Protokollspezifische Daten HART Hersteller-ID: 17 (0x11{hex}) Gerätetypkennung: 0x11C1 Geräterevision: HART-Spezifikation: DD-Revision: Gerätebeschreibungsdateien (DTM, DD) Informationen und Dateien unter: • www.endress.com Auf der Produktseite des Geräts: Dokumente/Software → Gerätetreiber •...
  • Seite 12 Micropilot FMR66B HART Unterstützte Funktionen • Burst-Modus • Zusätzlicher Messumformerstatus • Geräteverriegelung Wireless-HART-Daten Minimale Anlaufspannung: 10,5 V Anlaufstrom: < 3,6 mA Anlaufzeit: < 15 s Minimale Betriebsspannung: 10,5 V Multidrop-Strom: 4 mA Zeit für Verbindungsaufbau: < 30 s Energieversorgung Klemmenbelegung Einkammergehäuse A0042594  3 Anschlussklemmen und Erdungsklemme im Anschlussraum;...
  • Seite 13 Micropilot FMR66B HART Zweikammergehäuse; 4 … 20 mA HART + 4 … 20 mA analog (optional) A0054875  5 Klemmenbelegung im Anschlussraum; 4 … 20 mA HART + 4 … 20 mA analog; Zweikammergehäuse Plus-Klemme 4 … 20 mA HART (Stromausgang 1) Minus-Klemme 4 …...
  • Seite 14 Micropilot FMR66B HART Zweikammergehäuse L-Form; 4 … 20 mA HART A0045842  7 Klemmenbelegung im Anschlussraum; 4 … 20 mA HART; Zweikammergehäuse L-Form Plus-Klemme 4 … 20 mA HART Minus-Klemme 4 … 20 mA HART Interne Erdungsklemme Zweikammergehäuse L-Form; 4 … 20 mA HART + 4 … 20 mA analog (optional) A0054876 ...
  • Seite 15 Micropilot FMR66B HART Zweikammergehäuse L-Form; 4 … 20 mA HART, Schaltausgang (optional) A0054876  9 Klemmenbelegung im Anschlussraum;4 … 20 mA HART, Schaltausgang; Zweikammergehäuse L-Form Plus-Klemme 4 … 20 mA HART (Stromausgang 1) Minus-Klemme 4 … 20 mA HART (Stromausgang 1)
  • Seite 16 Micropilot FMR66B HART Material • CuZn • Kontakte von Steckerbuchse und Stecker vergoldet Die Versorgungsspannung ist abhängig von der gewählten Gerätezulassungsart. Versorgungsspannung Ex-frei, Ex d, Ex e 10,5 … 35 V Ex i 10,5 … 30 V Nennstrom 4 … 20 mA Leistungsaufnahme max.0,9 W...
  • Seite 17 Micropilot FMR66B HART Anschlussbeispiel Relais A0015909  13 Anschlussbeispiel Relais Anschlussbeispiel Digitaleingang A0015910  14 Anschlussbeispiel Digitaleingang Pull-up-Widerstand Schalteingang Blockschaltbild 4 … 20 mA HART + 4 … 20 mA analog (optional) A0036502  15 Blockschaltbild 4 … 20 mA HART + 4 … 20 mA analog Speisetrenner für Spannungsversorgung, Stromausgang 1;...
  • Seite 18 Micropilot FMR66B HART A0046583 Einkammergehäuse, Kunststoff Einkammergehäuse, Alu, beschichtet Einkammergehäuse, 316L, Hygiene (Ex Gerät) Zweikammergehäuse, Alu, beschichtet Zweikammergehäuse L-Form, Alu, beschichtet Erdungsklemme für den Anschluss der Potenzialausgleichsleitung WARNUNG Zündfähigen Funken oder unzulässig hohe Oberflächentemperaturen. Explosionsgefahr! ‣ Sicherheitshinweise sind der separaten Dokumentation für Anwendungen im explosionsgefähr- deten Bereich zu entnehmen.
  • Seite 19 Micropilot FMR66B HART Kabelaußendurchmesser Der Kabelaußendurchmesser ist abhängig von der verwendeten Kabelverschraubung • Verschraubung Kunststoff: ⌀5 … 10 mm (0,2 … 0,38 in) • Verschraubung Messing vernickelt: ⌀7 … 10,5 mm (0,28 … 0,41 in) • Verschraubung Edelstahl: ⌀7 … 12 mm (0,28 … 0,47 in) Der Überspannungsschutz ist optional über die Produktstruktur als "Zubehör montiert"...
  • Seite 20 Micropilot FMR66B HART Abweichende Werte im Nahbereich ∆ [mm (in)] 20 (0.79) 3 (0.12) -3 (-0.12) -20 (-0.79) D [m ( )] 1.5 (4.92) A0032637  16 Maximale Messabweichung im Nahbereich Δ Maximale Messabweichung Referenzpunkt der Distanzmessung Abstand vom Referenzpunkt der Antenne Reaktionszeit Nach DIN EN IEC 61298-2 / DIN EN IEC 60770-1 ist die Sprungantwortzeit die Zeitspanne nach...
  • Seite 21 Micropilot FMR66B HART Montage Montageort A0016883 Empfohlener Abstand Wand - Stutzenaußenkante ~ des Behälterdurchmessers. Das Gerät sollte aber auf keinen Fall näher als 20 cm (7,87 in) zur Behälterwand montiert werden. Verwendung einer Wetterschutzhaube; Schutz gegen direkte Sonneneinstrahlung oder Regen Mittige Montage, Interferenzen können zu Signalverlust führen...
  • Seite 22 Micropilot FMR66B HART Einbauten (Grenzschalter, Temperatursensoren, Streben, Vakuumringe, Heizschlangen, Strömungs- brecher usw.) die sich innerhalb des Strahlenkegels befinden, vermeiden. Dazu den Abstrahlwinkel α beachten. Vermeidung von Störechos A0031817 Schräg eingebaute, metallische Ablenkplatten zur Streuung der Radarsignale helfen, Störechos zu vermeiden.
  • Seite 23 Micropilot FMR66B HART D 100 … 150 mm (4 … 6 in) 1 250 mm (50 in) ≥ 150 mm (6 in) 1 850 mm (74 in) Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden. Folgendes beachten: • Das Stutzenende muss glatt und gratfrei sein •...
  • Seite 24 Micropilot FMR66B HART α α A0031824  17 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W Der Kegeldurchmesser W ist Abhängig vom Abstrahlwinkel α und der Distanz D. Antenne gekapselt, PVDF 40 mm (1,5 in), α = 8 °...
  • Seite 25 Micropilot FMR66B HART Die Materialdicke kann ein ganzzahliges Vielfaches der optimalen Dicke (Tabelle) betragen, wobei zu beachten ist, dass die Mikrowellentransparenz mit zunehmender Materialdicke deutlich abnimmt. Optimale Materialdicke Werkstoff Optimale Materialdicke PE; ε  2,3 1,25 mm (0,049 in) PTFE; ε...
  • Seite 26 Micropilot FMR66B HART Bei Temperatur (T ) am Prozessanschluss gemessen, verringert sich die zulässige Umgebungstempe- ratur (T Die folgenden Angaben berücksichtigen nur funktionale Aspekte. Für zertifizierte Geräteaus- führungen kann es weitere Einschränkungen geben. Kunststoffgehäuse Kunststoffgehäuse; Prozesstemperatur –40 … +80 °C (–40 … +176 °F) A0032024 ...
  • Seite 27 Micropilot FMR66B HART Kunststoffgehäuse; Prozesstemperatur –40 … +130 °C (–40 … +266 °F) A0032024  20 Kunststoffgehäuse; Prozesstemperatur –40 … +130 °C (–40 … +266 °F) = T : –40 °C (–40 °F) |  T : +76 °C (+169 °F) = T : +76 °C (+169 °F) |  T : +76 °C (+169 °F)
  • Seite 28 Micropilot FMR66B HART Gehäuse Aluminium; Prozesstemperatur –40 … +130 °C (–40 … +266 °F) A0032024  23 Gehäuse Aluminium, beschichtet; Prozesstemperatur –40 … +130 °C (–40 … +266 °F) = T : –40 °C (–40 °F) |  T : +79 °C (+174 °F) = T : +79 °C (+174 °F) | ...
  • Seite 29 Micropilot FMR66B HART Gehäuse 316L, Hygiene Gehäuse 316L, Hygiene; Prozesstemperatur –40 … +80 °C (–40 … +176 °F) A0032024  26 Gehäuse 316L, Hygiene; Prozesstemperatur –40 … +80 °C (–40 … +176 °F) = T : –40 °C (–40 °F) |  T : +76 °C (+169 °F) = T...
  • Seite 30 Micropilot FMR66B HART • Gewinde G ½, IP66/68 NEMA TYPE 4X/6P Bei Auswahl von Gewinde G ½ wird das Gerät standardmäßig mit Gewinde M20 ausgeliefert und ein Adapter M20 auf G ½ inklusive Dokumentation beigelegt • Gewinde NPT ½, IP66/68 NEMA TYPE 4X/6P • Stecker HAN7D, 90 Grad, IP65 NEMA TYPE 4X •...
  • Seite 31 –40 … +130 °C (–40 … +266 °F) –1 … 3 bar (–14,5 … 43,5 psi) A0047726 Bei Vorliegen einer CRN-Zulassung kann der Druckbereich weiter beschränkt sein. Für Schüttgüter Dielektrizitätszahl ε ≥ 1,6 Für Anwendungen mit einer kleineren Dielektrizitätskonstanten als angegeben, Endress+Hauser kontaktieren. Endress+Hauser...
  • Seite 32 Micropilot FMR66B HART Konstruktiver Aufbau Abmessungen Für die Gesamtmaße müssen die jeweiligen Maße der einzelnen Komponenten addiert werden. Einkammergehäuse, Kunststoff 94 (3.7) 107.5 (4.23) A0048768  28 Abmessungen; Einkammergehäuse, Kunststoff; inkl. Verschraubung M20 und Stopfen, Kunststoff. Maß- einheit mm (in) Höhe bei Deckel mit Sichtscheibe aus Kunststoff...
  • Seite 33 Micropilot FMR66B HART Einkammergehäuse, Alu, beschichtet 101 (3.98) 45 (1.77) 125 (4.92) A0038380  29 Abmessungen; Einkammergehäuse, Alu, beschichtet; inkl. Verschraubung M20 und Stopfen, Kunststoff. Maßeinheit mm (in) Höhe bei Deckel mit Sichtscheibe aus Glas (Geräte für Ex d/XP, Staub Ex) Höhe bei Deckel mit Sichtscheibe aus Kunststoff...
  • Seite 34 Micropilot FMR66B HART Einkammergehäuse, 316L, Hygiene 92 (3.62) 123 (4.84) A0050364  30 Abmessungen; Einkammergehäuse, 316L, Hygiene; inkl. Verschraubung M20 und Stopfen, Kunststoff. Maßeinheit mm (in) Höhe bei Deckel mit Sichtscheibe aus Glas (Staub Ex) Höhe bei Deckel mit Sichtscheibe aus Kunststoff...
  • Seite 35 Micropilot FMR66B HART Zweikammergehäuse, Alu, beschichtet 132 (5.2) 121 (4.76) 115 (4.53) 118 (4.65) 64 (2.52) 54 (2.13) 78 (3.07) 143 (5.63) A0038377  31 Abmessungen; Zweikammergehäuse, Alu, beschichtet; inkl. Verschraubung M20 und Stopfen, Kunststoff. Maßeinheit mm (in) Höhe bei Deckel mit Sichtscheibe aus Glas (Geräte für Ex d/XP, Staub Ex) Höhe bei Deckel mit Sichtscheibe aus Kunststoff...
  • Seite 36 Micropilot FMR66B HART Zweikammergehäuse L-Form, Alu, beschichtet 110 (4.33) 101 (3.98) 140 (5.51) 138 (5.43) A0038381  32 Abmessungen; Zweikammergehäuse L-Form, Alu, beschichtet; inkl. Verschraubung M20 und Stopfen, Kunststoff. Maßeinheit mm (in) Höhe bei Deckel mit Sichtscheibe aus Glas (Geräte für Ex d/XP, Staub Ex) Höhe bei Deckel mit Sichtscheibe aus Kunststoff...
  • Seite 37 Micropilot FMR66B HART Zweikammergehäuse L-Form, 316L 110 (4.33) 101 (3.98) 140 (5.51) 138 (5.43) A0038381  33 Abmessungen; Zweikammergehäuse L-Form, 316L; inkl. Verschraubung M20 und Stopfen, Kunststoff. Maßeinheit mm (in) Höhe bei Deckel mit Sichtscheibe aus Glas (Geräte für Ex d/XP, Staub Ex) Höhe bei Deckel mit Sichtscheibe aus Kunststoff...
  • Seite 38 Micropilot FMR66B HART Antenne gekapselt, PVDF, 40 mm (1,5 in), Prozessanschluss UNI-Flansch 50 mm 43.7 (1.72) A0048829  35 Abmessungen Antenne gekapselt, PVDF, 40 mm (1,5 in), Prozessanschluss UNI-Flansch. Maßein- heit mm (in) Referenzpunkt der Messung Unterkante Gehäuse UNI Flansch 3"/DN80/80A 20 (0.79)
  • Seite 39 Micropilot FMR66B HART UNI Flansch 4"/DN100/100A 20 (0.79) A0048848  37 Abmessungen UNI Flansch 4"/DN100/100A. Maßeinheit mm (in) Passend zu ASME B16.5, 4" 150lbs / EN1092-1; DN100 PN16 / JIS B2220; 10K 100A Material: PP, Gewicht 0,70 kg (1,54 lb) UNI Flansch 6"/DN150/150A...
  • Seite 40 Micropilot FMR66B HART Drip-off Antenne 50 mm (2 in), Prozessanschluss Gewinde 55 mm 42.5 (1.67) A0052079  39 Abmessungen Drip-off Antenne 50 mm (2 in), Prozessanschluss Gewinde Ausführung Prozesstemperatur ≤130 °C (266 °F) Unterkante Gehäuse Referenzpunkt der Messung 97 mm (3,82 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in) Prozessanschluss: •...
  • Seite 41 Micropilot FMR66B HART UNI Flansch 3"/DN80/80A 20 (0.79) A0048847  41 Abmessungen UNI Flansch 3"/DN80/80A. Maßeinheit mm (in) Passend zu ASME B16.5, 3" 150lbs / EN1092-1; DN80 PN16 / JIS B2220; 10K 80A Material: • PP, Gewicht 0,50 kg (1,10 lb) •...
  • Seite 42 Micropilot FMR66B HART UNI Flansch 6"/DN150/150A 20 (0.79) A0048849  43 Abmessungen UNI Flansch 6"/DN150/150A. Maßeinheit mm (in) Passend zu ASME B16.5, 6" 150lbs / EN1092-1; DN150 PN16 / JIS B2220; 10K 150A Material: • PP, Gewicht 1,00 kg (2,20 lb) •...
  • Seite 43 Micropilot FMR66B HART • Dichtung unter Potentialausgleich: EPDM • Stopfen: PBT-GF30-FR • Dichtung an Stopfen: EPDM • Typenschild: Kunststofffolie • TAG-Schild: Kunststofffolie, Metall oder vom Kunden beigestellt Die Kabeleinführung (Material: Edelstahl, Messing vernickelt, Kunststoff) ist über die Produkt- struktur "Elektrischer Anschluss" bestellbar.
  • Seite 44 Micropilot FMR66B HART • Stopfen-Dichtungsmaterial: EPDM • Typenschild: Edelstahl • TAG-Schild: Kunststofffolie, Edelstahl oder vom Kunden beigestellt Die Kabeleinführung (Material: Edelstahl, Messing vernickelt, Kunststoff) ist über die Produkt- struktur "Elektrischer Anschluss" bestellbar. Zweikammergehäuse L-Form, Alu, beschichtet • Gehäuse: Alu-EN AC 43400 •...
  • Seite 45 Micropilot FMR66B HART Gewinde NPT ½ Das Gerät wird standardmäßig mit Gewinde NPT ½ (Aluminiumgehäuse, 316L Gehäuse) bzw. mit einem montierten Adapter auf NPT ½ (Kunststoffgehäuse, Hygienegehäuse) ausgeliefert. • Adapter aus PA66-GF oder 316L (abhängig von bestellter Gehäuse-Variante) • Transportstopfen: LD-PE Verschraubung M20, Kunststoff blau •...
  • Seite 46 Micropilot FMR66B HART Drip-off Antenne 50 mm (2 in) A0046603  45 Material; Drip-off Antenne 50 mm (2 in) Antenne: PTFE, Dichtungsmaterial auswählbar (Bestelloption) Gewindehülse: 316L (1.4404) Prozessanschluss: 316L (1.4404) Gehäuseadapter: 316L (1.4404) Synthetisch-/organische-Faser- Elastomer-Dichtung (Asbestfrei), Werkstoff FA UNI Flansch: Material auswählbar (Bestelloption) Anzeige und Bedienoberfläche...
  • Seite 47 Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Messgerät mit Display inklusive Bluetooth • Smartphone oder Tablet mit Endress+Hauser SmartBlue-App oder PC mit DeviceCare ab Version 1.07.05 oder FieldXpert SMT70 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft). In Abhängigkeit von Umgebungsbedin- gungen wie z. B.
  • Seite 48 Micropilot FMR66B HART Systemintegration HART Version 7 Unterstützte Bedientools Smartphone oder Tablet mit Endress+Hauser SmartBlue-App, DeviceCare ab Version 1.07.05, Field- Care, DTM, AMS und PDM Zertifikate und Zulassungen Aktuelle Zertifikate und Zulassungen zum Produkt stehen unter www.endress.com auf der jeweiligen Produktseite zur Verfügung:...
  • Seite 49 Micropilot FMR66B HART Funkzulassung Displays mit Bluetooth LE verfügen über Funklizenzen nach CE und FCC. Relevante Zertifikatsinfor- mationen und Etiketten sind auf dem Display abgedruckt. Funkrichtlinie EN 302729 Die Geräte entsprechen der LPR (Level Probing Radar)-Funkrichtlinie EN 302729. Die Geräte sind für uneingeschränkten Einsatz innerhalb und außerhalb geschlossener Behälter in den Ländern der EU und der EFTA zugelassen.
  • Seite 50 Micropilot FMR66B HART Funkrichtlinie EN 302372 Die Geräte entsprechen der TLPR (Tanks Level Probing Radar)-Funkrichtlinie EN 302372 und sind für den Einsatz in geschlossenen Behältern zugelassen. Für die Installation sind die Punkte a bis f in Annex E von EN 302372 zu beachten.
  • Seite 51 • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Kalibrierung Werkskalibrierschein Die Kalibrierpunkte sind gleichmäßig über den Messbereich (0 … 100 %) verteilt. Zur Festlegung des Messbereichs müssen Abgleich Leer E und Abgleich Voll F angegeben werden .
  • Seite 52 Micropilot FMR66B HART Einschränkungen Messbereich Bei der Wahl von E und F sind folgende Einschränkungen zu berücksichtigen: • Mindestabstand zwischen Referenzpunkt R und 100%-Marke A ≥ 400 mm (16 in) • Minimale Spanne F ≥ 45 mm (1,77 in) • Maximalwert für Abgleich Leer E ≥ 450 mm (17,72 in) (maximal 30 m (98 ft))
  • Seite 53 Micropilot FMR66B HART Darstellung im Elektronischen Typenschild (ENP) Die ersten 32 Zeichen der Messstellenbezeichnung Weitere Informationen in folgenden Dokumentationen: SD01502F, SD02796P Im Download-Bereich der Endress+Hauser Internetseite (www.endress.com/downloads) ver- fügbar. Anwendungspakete Heartbeat Technology Das Anwendungspaket Heartbeat Verification + Monitoring bietet Diagnosefunktionalität durch kontinuierliche Selbstüberwachung, die Ausgabe zusätzlicher Messgrößen an ein externes Condition...
  • Seite 54 Micropilot FMR66B HART Anwendungsgebiete • Messung in Flüssigkeiten • Zuverlässige Erkennung von Schaum auf dem Medium Assistent "Ansatzerkennung" Dieser Assistent konfiguriert die Ansatzerkennung. Grundidee: Die Ansatzerkennung kann beispielsweise mit einem Druckluftsystem zur Antennenreinigung gekoppelt werden. Mit der Ansatzüberwachung können die Wartungszyklen optimiert werden.
  • Seite 55 Micropilot FMR66B HART Bestellcode Zubehör: 71438303 Sonderdokumentation SD02424F Wetterschutzhaube, Kunst- Die Wetterschutzhaube kann zusammen mit dem Gerät über die Produktstruktur "Zubehör beigelegt" stoff, XW111 bestellt werden. Sie dient zum Schutz vor direkter Sonneneinstrahlung, Niederschlag und Eis. Wetterschutzhaube Kunststoff ist passend zum Einkammergehäuse aus Aluminium. Die Lieferung erfolgt inklusive Halterung für die direkte Montage auf dem Gehäuse.
  • Seite 56 Micropilot FMR66B HART Bestellinformationen • Die Flanschdichtung kann zusammen mit dem Gerät über die Produktstruktur "Zubehör beigelegt" bestellt werden. • Bestellnummer: 71074263 Dichtung, verstellbar, DN100 Die Dichtung, verstellbar, DN100 ist kompatibel mit Flanschen EN DN100 PN10/PN16 ø115 (4.53) ø162 (6.38)
  • Seite 57 Micropilot FMR66B HART ø89 (3.5) ø133 (5.2) A0046698 Technische Daten • Werkstoff: EPDM • Empfohlene Schraubengröße: M14 • Empfohlene Schraubenlänge: 100 mm (3,9 in) • Prozessdruck: –0,1 … 0,1 bar (–1,45 … 1,45 psi) • Prozesstemperatur: –40 … +80 °C (–40 … +176 °F) Bestellinformationen •...
  • Seite 58 Micropilot FMR66B HART ø168 (6.6) ø219 (8.6) A0046700 Technische Daten • Werkstoff: EPDM • Empfohlene Schraubengröße: M18 • Empfohlene Schraubenlänge: 100 mm (3,9 in) • Prozessdruck: –0,1 … 0,1 bar (–1,45 … 1,45 psi) • Prozesstemperatur: –40 … +80 °C (–40 … +176 °F) Bestellinformationen •...
  • Seite 59 Micropilot FMR66B HART Abmessungen 282 (11.1) 35 (1.38) 230 (9.06) 9 (0.35) 3 (0.12) A0048769  51 Abmessungen; Montagebügel ausrichtbar FMR6xB. Maßeinheit mm (in) Lieferumfang A0049050  52 Lieferumfang; Montagebügel ausrichtbar FMR6xB 1 × Montagebügel, 316L (1.4404) 2 × Halter, 316L (1.4404) 6 ×...
  • Seite 60 Micropilot FMR66B HART M12-Buchse, 90deg, Kabelseite A0051232  54 M12-Buchse, abgewinkelt • Werkstoff: • Griffkörper: PBT • Überwurfmutter: Zinkdruckguss vernickelt • Dichtung: NBR • Schutzart (gesteckt): IP67 • Pg-Verschraubung: Pg7 • Bestellcode: 71114212 Sonderdokumentation SD02586F M12-Buchse, 100deg, 5 m (16 ft) Kabel A0051233 ...
  • Seite 61 Micropilot FMR66B HART A0046692 Einkammergehäuse Kunststoff abgesetzte Anzeige Einkammergehäuse Aluminium abgesetzte Anzeige Einkammergehäuse 316L Hygiene abgesetzte Anzeige Geräteseitig, Einkammergehäuse Kunststoff vorbereitet für Anzeige FHX50B Geräteseitig, Einkammergehäuse Aluminium vorbereitet für Anzeige FHX50B Geräteseitig, Zweikammergehäuse L-Form vorbereitet für Anzeige FHX50B Geräteseitig, Einkammergehäuse 316L Hygiene vorbereitet für Anzeige FHX50B Material Einkammergehäuse abgesetzte Anzeige...
  • Seite 62 Micropilot FMR66B HART Commubox FXA195 HART Für die eigensichere HART-Kommunikation mit FieldCare über die USB-Schnittstelle Technische Information TI00404F HART Loop Converter Dient zur Auswertung und Umwandlung von dynamischen HART-Prozessvariablen in analoge HMX50 Stromsignale oder Grenzwerte. Bestellnummer: 71063562 Technische Information TI00429F und Betriebsanleitung BA00371F Intelligenter Bluetooth®- und/oder WirelessHART-Adapter für alle HART-Feldgeräte...
  • Seite 63 Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegli- che Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple®...
  • Seite 64 *71685407* 71685407 www.addresses.endress.com...
