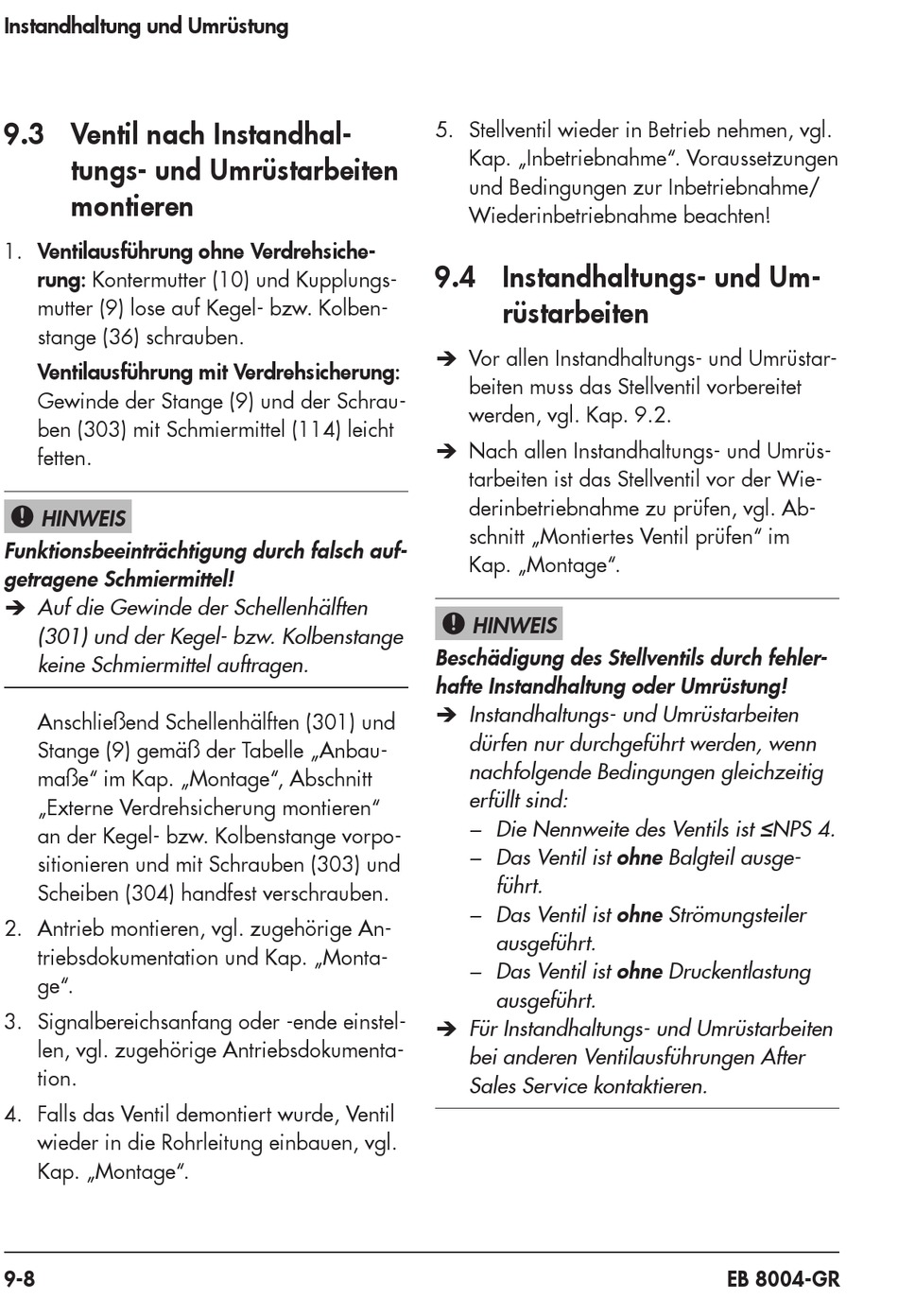

Instandhaltung und Umrüstung
9.3 Ventil nach Instandhal-
tungs- und Umrüstarbeiten
montieren
1. Ventilausführung ohne Verdrehsiche-
rung: Kontermutter (10) und Kupplungs-
mutter (9) lose auf Kegel- bzw. Kolben-
stange (36) schrauben.
Ventilausführung mit Verdrehsicherung:
Gewinde der Stange (9) und der Schrau-
ben (303) mit Schmiermittel (114) leicht
fetten.
HINWEIS
!
Funktionsbeeinträchtigung durch falsch auf-
getragene Schmiermittel!
Î Auf die Gewinde der Schellenhälften
(301) und der Kegel- bzw. Kolbenstange
keine Schmiermittel auftragen.
Anschließend Schellenhälften (301) und
Stange (9) gemäß der Tabelle „Anbau-
maße" im Kap. „Montage", Abschnitt
„Externe Verdrehsicherung montieren"
an der Kegel- bzw. Kolbenstange vorpo-
sitionieren und mit Schrauben (303) und
Scheiben (304) handfest verschrauben.
2. Antrieb montieren, vgl. zugehörige An-
triebsdokumentation und Kap. „Monta-
ge".
3. Signalbereichsanfang oder -ende einstel-
len, vgl. zugehörige Antriebsdokumenta-
tion.
4. Falls das Ventil demontiert wurde, Ventil
wieder in die Rohrleitung einbauen, vgl.
Kap. „Montage".
9-8
5. Stellventil wieder in Betrieb nehmen, vgl.
Kap. „Inbetriebnahme". Voraussetzungen
und Bedingungen zur Inbetriebnahme/
Wiederinbetriebnahme beachten!
9.4 Instandhaltungs- und Um-
rüstarbeiten
Î Vor allen Instandhaltungs- und Umrüstar-
beiten muss das Stellventil vorbereitet
werden, vgl. Kap. 9.2.
Î Nach allen Instandhaltungs- und Umrüs-
tarbeiten ist das Stellventil vor der Wie-
derinbetriebnahme zu prüfen, vgl. Ab-
schnitt „Montiertes Ventil prüfen" im
Kap. „Montage".
HINWEIS
!
Beschädigung des Stellventils durch fehler-
hafte Instandhaltung oder Umrüstung!
Î Instandhaltungs- und Umrüstarbeiten
dürfen nur durchgeführt werden, wenn
nachfolgende Bedingungen gleichzeitig
erfüllt sind:
− Die Nennweite des Ventils ist ≤NPS 4.
− Das Ventil ist ohne Balgteil ausge-
führt.
− Das Ventil ist ohne Strömungsteiler
ausgeführt.
− Das Ventil ist ohne Druckentlastung
ausgeführt.
Î Für Instandhaltungs- und Umrüstarbeiten
bei anderen Ventilausführungen After
Sales Service kontaktieren.
