Montage
2x V-Port-Segment klein
1x V-Port-Segment groß:
Öffnet als erstes, wenn der Kegel
aus dem Sitz gehoben wird.

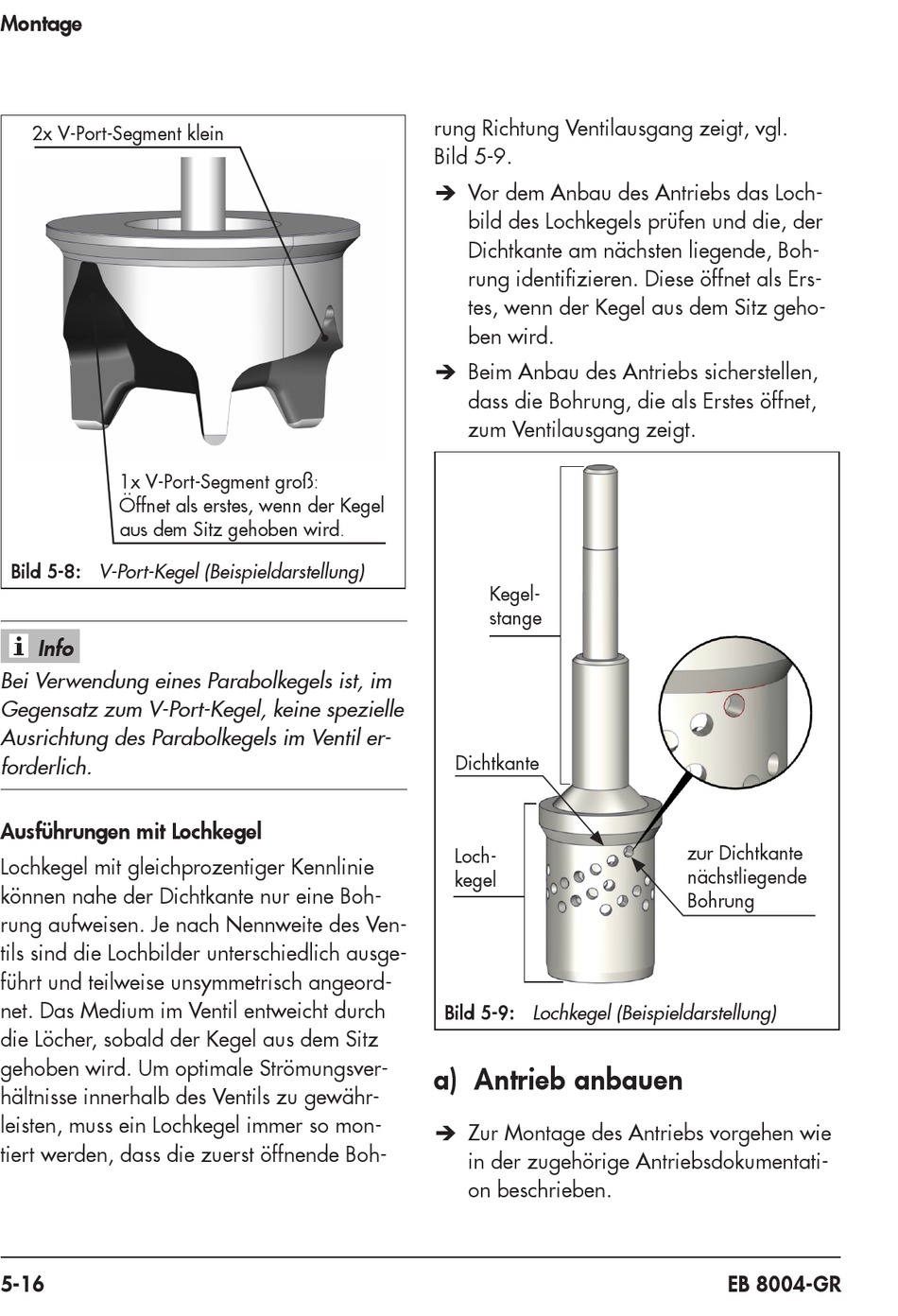

Bild 5-8: V-Port-Kegel (Beispieldarstellung)
Info
Bei Verwendung eines Parabolkegels ist, im
Gegensatz zum V-Port-Kegel, keine spezielle
Ausrichtung des Parabolkegels im Ventil er-
forderlich.
Ausführungen mit Lochkegel
Lochkegel mit gleichprozentiger Kennlinie
können nahe der Dichtkante nur eine Boh-
rung aufweisen. Je nach Nennweite des Ven-
tils sind die Lochbilder unterschiedlich ausge-
führt und teilweise unsymmetrisch angeord-
net. Das Medium im Ventil entweicht durch
die Löcher, sobald der Kegel aus dem Sitz
gehoben wird. Um optimale Strömungsver-
hältnisse innerhalb des Ventils zu gewähr-
leisten, muss ein Lochkegel immer so mon-
tiert werden, dass die zuerst öffnende Boh-
5-16
rung Richtung Ventilausgang zeigt, vgl.
Bild 5-9.
Î Vor dem Anbau des Antriebs das Loch-
bild des Lochkegels prüfen und die, der
Dichtkante am nächsten liegende, Boh-
rung identifizieren. Diese öffnet als Ers-
tes, wenn der Kegel aus dem Sitz geho-
ben wird.
Î Beim Anbau des Antriebs sicherstellen,
dass die Bohrung, die als Erstes öffnet,
zum Ventilausgang zeigt.
Kegel-
stange
Dichtkante
Loch-
kegel
Bild 5-9: Lochkegel (Beispieldarstellung)
a) Antrieb anbauen
Î Zur Montage des Antriebs vorgehen wie
in der zugehörige Antriebsdokumentati-
on beschrieben.
zur Dichtkante
nächstliegende
Bohrung
