10. Neuen Spiraldichtring (17) im Gehäuse
(1) einlegen.
11. Ventiloberteil (2/21) einschließlich Joch
(60) von oben senkrecht über die Kol-
benstange (36) lose auf das Gehäuse (1)
setzen. Ausrichtung beachten, vgl.
Bild 9-4. Die beiden Bohrungen auf der
Oberseite des Oberteils müssen senk-
recht zur Rohleitungsachse liegen.
12. Kolben (5) fest in den Sitz (4) drücken.
Dabei Ventiloberteil (2/21) mit Gehäuse-
muttern (14) befestigen. Gehäusemuttern
(14) schrittweise über Kreuz anziehen.
Anzugsmomente beachten.
13. Stopfbuchspackung installieren, vgl.
Kap. 9.4.2

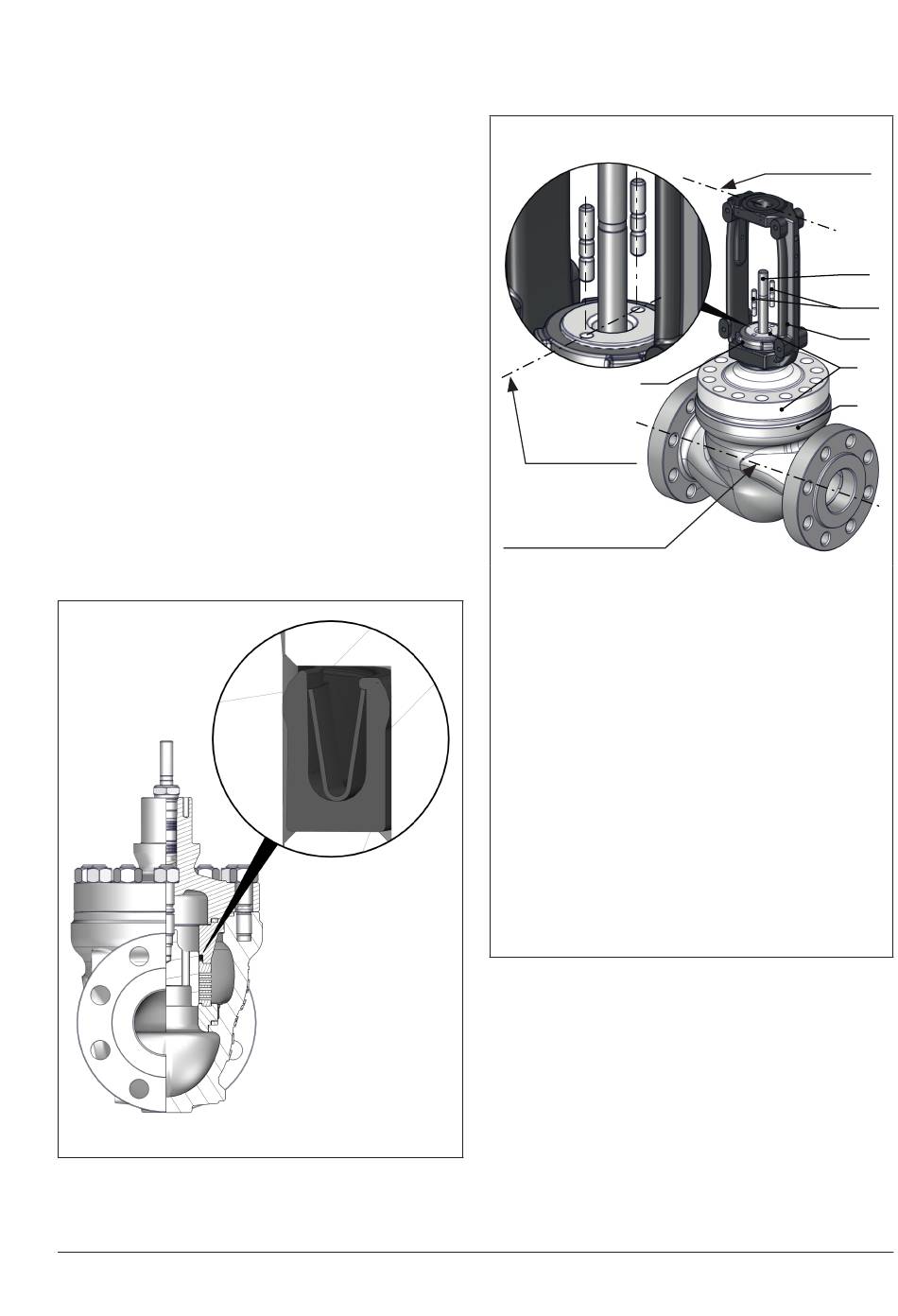

Bild 9-3: Ausrichtung Dichtung (45)
EB 8004-GR
Dichtungsausrichtung
Flow to Open (FTO)
Instandhaltung und Umrüstung
92
90° zur
Rohrleitungs-
achse
Rohrleitungsachse
1 Ventilgehäuse
2 Oberteil
8 Gewindebuchse
36 Kegel- bzw. Kolbenstange
60 Joch
92 Schlagmutter
164 Stiftschrauben (bei Ver-
wendung einer Packungs-
brille)
Bild 9-4: Ausrichtung des Oberteils auf dem
Ventilgehäuse und Ausrichtung des
Jochs auf dem Oberteil
in Rohrlei-
tungsachse
36
164
60
2
1
9-19
