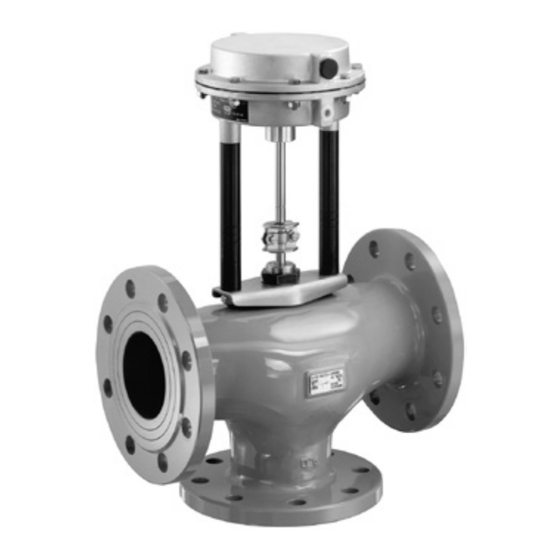

- Seite 1 EB 5861 Originalanleitung Typ 3260/5857 Typ 3260/3274 Typ 3260/5724 Typ 3260/5827 Typ 3260/3374 Typ 3260/5757 Typ 3260/3271 Typ 3260/2780-2 Typ 3260/3372 Elektrische und pneumatische Stellventile Typ 3260/… Ausgabe Mai 2023...
- Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Gerätebezogene Dokumente, wie beispielsweise die Einbau- und Bedie- nungsanleitungen, stehen im Internet unter www.samsongroup.com >...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Schutzmaßnahmen ..........1-1 Hinweise zu möglichen schweren Personenschäden ........1-5 Hinweise zu möglichen Personenschäden ............1-6 Hinweise zu möglichen Sachschäden ............1-8 Kennzeichnungen am Gerät ................2-1 Typenschild des Ventils ................2-1 Typenschild des Antriebs................2-1 Aufbau und Wirkungsweise ................3-1 Sicherheitsfunktion ..................3-1 Varianten ....................3-3 Zusätzliche Einbauten ..................3-5 Technische Daten ..................3-5 Lieferung und innerbetrieblicher Transport ...........4-1 Lieferung annehmen ..................4-1 Ventil auspacken ..................4-1... - Seite 4 Notfallmaßnahmen durchführen ..............8-2 Instandhaltung ...................9-1 Außerbetriebnahme .................10-1 Demontage ....................11-1 11.1 Ventil aus der Rohrleitung ausbauen ............11-2 11.2 Antrieb demontieren .................11-2 Reparatur ....................12-1 12.1 Geräte an SAMSON senden..............12-1 Entsorgung....................13-1 Zertifikate ....................14-1 Anhang ....................15-1 15.1 Service .....................15-1 15.2 Anbauteile ....................15-2 EB 5861...
-
Seite 5: Sicherheitshinweise Und Schutzmaßnahmen
Sicherheitshinweise und Schutzmaßnahmen 1 Sicherheitshinweise und Schutzmaßnahmen Bestimmungsgemäße Verwendung Das SAMSON-Ventil Typ 3260 ist für den Einsatz in Temperaturregelkreisen in Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Das Ventil wird vorwiegend mit den folgenden SAMSON-Antrieben kombiniert: − als elektrisches Stellventil: Typ 3260/5857, Typ 3260/5827, Typ 3260/3374, Typ 3260/3274, Typ 3260/3375 , Typ 3260/5757-7, Typ 3260/5724-8 und... - Seite 6 Typ 3277 ist folgende Schutzeinrichtung vorhanden: Bei Ausfall der pneumatischen Hilfs- energie nimmt das Stellventil selbsttätig eine bestimmte Sicherheitsstellung ein (vgl. Kap. „Aufbau und Wirkungsweise“). Die Sicherheitsstellung entspricht der Wirkrichtung und ist bei SAMSON-Antrieben auf dem Typenschild des Antriebs eingetragen (vgl. zugehörige Antriebsdokumentation). Warnung vor Restgefahren Um Personen- oder Sachschäden vorzubeugen, müssen Betreiber und Bedienungspersonal...
- Seite 7 Grenzwerte für das Produkt nicht über- oder unterschritten werden. Das gilt auch für An- und Abfahrprozesse. An- und Abfahrprozesse sind Teil der Betreiberprozesse und als solche nicht Bestandteil der vorliegenden Einbau- und Bedienungsanleitungen. SAMSON kann zu diesen Prozessen keine Aussagen treffen, da die operativen Details (z. B. Differenzdrücke und Temperaturen) individuell unterschiedlich und nur dem Betreiber bekannt sind.
- Seite 8 Stoffe der REACH-Verordnung stehen: Hinweise zur sicheren Verwendung des betroffenen Bauteils, vgl. u www.samsongroup.com > Über SAMSON > Material Compliance > REACH Falls ein Gerät einen Stoff enthält, der auf der Kandidatenliste besonders besorgniserre- gender Stoffe der REACH-Verordnung steht, kennzeichnet SAMSON diesen Sachverhalt im Lieferschein.
- Seite 9 Sicherheitshinweise und Schutzmaßnahmen 1.1 Hinweise zu möglichen schweren Personenschäden GEFAHR Berstgefahr des Druckgeräts! Stellventile und Rohrleitungen sind Druckgeräte. Unzulässige Druckbeaufschlagung oder unsachgemäßes Öffnen kann zum Zerbersten von Stellventil-Bauteilen führen. Î Maximal zulässigen Druck für Ventil und Anlage beachten. Î Vor Arbeiten am Stellventil betroffene Anlagenteile und Ventil drucklos setzen. Î...
- Seite 10 Stellventile, die mit pneumatischen Antrieben mit vorgespannten Antriebsfedern auss- gestattet sind, stehen unter mechanischer Spannung. Diese Stellventile sind bei Kombi- nation mit pneumatischen SAMSON-Antrieben erkennbar an den verlängerten Schrauben an der Unterseite des Antriebs. Î Vor Arbeiten am Antrieb Kraft der Federvorspannung aufheben, vgl. zugehörige Antriebsdokumentation.
- Seite 11 Sicherheitshinweise und Schutzmaßnahmen WARNUNG Verletzungsgefahr durch Mediumsreste im Ventil! Bei Arbeiten am Ventil können Mediumsreste austreten und abhängig von den Medi- umseigenschaften zu Verletzungen (z. B. Verbrühungen) führen. Î Wenn möglich, Medium aus betroffenen Anlagenteilen und Ventil entleeren. Î Schutzkleidung, Schutzhandschuhe und Augenschutz tragen. Verbrennungsgefahr durch heiße Bauteile und Rohrleitungen! Je nach eingesetztem Medium können Ventilbauteile und Rohrleitungen sehr heiß...
- Seite 12 Sicherheitshinweise und Schutzmaßnahmen WARNUNG Verletzungsgefahr aufgrund fehlerhafter Bedienung, Verwendung oder Installation bedingt durch unlesbare Informationen am Stellventil! Im Laufe der Zeit können Einprägungen oder Aufprägungen am Stellventil, Aufkleber und Schilder verschmutzen oder auf andere Weise unkenntlich werden, sodass Gefah- ren nicht erkannt und notwendige Bedienhinweise nicht befolgt werden können. Da- durch besteht Verletzungsgefahr. Î...
-
Seite 13: Kennzeichnungen Am Gerät
5 Nenndruck 6 Ausführung Mischventil, Verteilventil 7 max. zul. Temperatur Tipp SAMSON empfiehlt, die Var.-ID-Nummer (Pos. 2 des Typenschilds) und/oder die Ma- terial-Nummer (gemäß Auftragsbestätigung) des Geräts in der Messstellendokumentation der Anlage zu notieren. Mit diesen Informationen ist beispielsweise ein neues Typenschild bei Bedarf über den After Sales Service bestellbar. - Seite 14 2-2 EB 5861...
-
Seite 15: Aufbau Und Wirkungsweise
Aufbau und Wirkungsweise 3 Aufbau und Wirkungsweise pneumatischen Hilfsenergie fährt die An- triebsstange aus. Beim Mischventil Das Dreiwegeventil wird vorwiegend als schließt Anschluss B, beim Verteilventil Mischventil eingesetzt. Die zu mischenden schließt Anschluss A. Medien werden bei A und B zugeführt. Der − Antriebsstange einfahrend: Bei Ausfall Gesamtstrom fließt bei AB ab. - Seite 16 Aufbau und Wirkungsweise DN 15 bis 50 DN 65 bis 150 DN 200 bis 300 Ventilgehäuse Sitz Kegel Kegelstange Bild 3-1: Kegelanordnung als Mischventil (links) und Verteilventil (rechts) 3-2 EB 5861...
-
Seite 17: Varianten
Aufbau und Wirkungsweise 3.2 Varianten Elektrische Prozessregelantriebe Elektrische Prozessregelantriebe sind Kombi- Isolierzwischenstück nationen aus einem elektrischen Antrieb und Für isolierte Rohrleitungen ist ein Isolierzwi- einem Digitalregler. Die eingesetzten Antrie- schenstück erhältlich: be TROVIS 5757-7, TROVIS 5724-8 und TROVIS 5725-8 sind geeignet für Heiz- und − für DN 15 bis 50: 1990-1712 Kühlanwendungen. - Seite 18 Aufbau und Wirkungsweise Sicherheitsfunktion: Antriebsstange Nennweite DN Typ/TROVIS ausfahrend einfahrend 80 100 125 150 200 250 300 3374-11 – – – • • – 3374-10 – – – • • • • • – 3274-21 • – – • • • • •...
-
Seite 19: Zusätzliche Einbauten
Stellventilen mit Joch ein Greifschutz vor- zusehen, um eine Quetschgefahr durch be- Schmutzfänger wegliche Teile (Antriebs- und Kegelstange) SAMSON empfiehlt, vor dem Ventilgehäuse auszuschließen. Die Entscheidung über die einen SAMSON-Schmutzfänger Typ 2 NI Verwendung eines Greifsschutz obliegt dem einzubauen. Ein Schmutzfänger verhindert, Anlagenbetreiber und ist abhängig vom Ge-... - Seite 20 Aufbau und Wirkungsweise Tabelle 3-2: Technische Daten Nennweite DN 15 80 100 125 150 200 250 Nenndruck Zulässiger Temperaturbereich °C bis 150 Sitz-Kegel-Dichtung weich dichtend Nennhub Mischventil • • • • • Verteilventil • • • • • Leckage-Klasse nach Kl. IV (≤0,01 % vom K -Wert) DIN EN 60534-4 ·...
- Seite 21 Aufbau und Wirkungsweise Tabelle 3-5: Zulässige Differenzdrücke · Alle Drücke in bar Tabelle 3-5.1: Elektrische Stellventile 3374 3274 3375 3) 5857 5827 Typ/TROVIS 5757-7 5724/5725 -21/-22 -Werte Δp bei p = 0 bar 1 · 1,6 · 2,5 · 4 – – – – – –...
- Seite 22 Aufbau und Wirkungsweise Tabelle 3-6: Pneumatische Stellventile Typ 3260/2780-1, Typ 3260/2780-2 und Typ 3260/3372 2780-1 2780-2 3372 Antriebsfläche cm² 3) 3) 4) Nennsignalbereich min. bar max. bar 1,65 max. Zuluftdruck -Werte Δp bei p = 0 bar 1 · 1,6 · 2,5 · 4 – – – –...
- Seite 23 Aufbau und Wirkungsweise Tabelle 3-6.2: Pneumatische Stellventile Typ 3260/3271 und Typ 3260/3277 3271 und 3277 3271 Antriebsfläche cm² 175v2 175v2 1000 1400-60 2) Nennsignalbereich min. bar 3) max. bar max. Zuluftdruck -Werte Δp bei p = 0 bar 1 · 1,6 · 2,5 · 4 – –...
- Seite 24 Aufbau und Wirkungsweise Maße und Gewichte Tabelle 3-7: Maße und Gewichte für elektrische Stellventile Die Längen und Höhen sind in den Maßbildern auf den Seiten 3-11 und 3-12 definiert. Tabelle 3-7.1: Dreiwegeventil Typ 3260 · Baulängen Nennweite DN 15 80 100 125 150 200 250 300 Baulänge L1 mm 130 150 160 180 200 230 290 310 350 400 480 600 730 850 Baulänge L2 mm 70...
- Seite 25 Aufbau und Wirkungsweise Elektrische Stellventile (Teil 1) 193 x 120 Typ 3260/5724-8, Typ 3260/5725-8 Typ 3260/5827-N3 DN 15 bis 50 DN 65 und 80 Typ 3260/3374 DN 65 bis 150 Typ 3260/5827 DN 15 bis 50 Typ 3260/5857, Typ 3260/5757-7 DN 15 bis 25 1990-1712 1991-4686 DN 15 bis 50 DN 65 bis 150 Isolierzwischenstück EB 5861 3-11...
- Seite 26 Elektrische Stellventile (Teil 2) ≥300 Typ 3260/3274, DN 65 bis 150 ≥210 Typ 3260/3375 , DN 200 bis 300 1) Abgekündigtes Produkt 3-12 EB 5861...
- Seite 27 Aufbau und Wirkungsweise Tabelle 3-8: Maße und Gewichte für pneumatische Stellventile Die Längen und Höhen sind in den Maßbildern auf den Seiten 3-14 und 3-15 definiert. Tabelle 3-8.1: Dreiwegeventil Typ 3260 · Baulängen Nennweite DN 15 80 100 125 150 200 250 300 Baulänge L1 mm 130 150 160 180 200 230 290 310 350 400 480 600 730 850 Baulänge L2 mm 70 85 100 105 120 130 140 150 200 210 450 450 550...
- Seite 28 Aufbau und Wirkungsweise Pneumatische Stellventile (Teil 1) ØD ØD M32 x 1,5 Typ 3260/2780-1, DN 15 bis 50 Typ 3260/2780-2, DN 15 bis 50 ØD ØD Typ 3260/3372 (120 cm²), DN 65 bis 80 Typ 3260/3372 (350 cm²), DN 100 bis 150 3-14 EB 5861...
- Seite 29 Pneumatische Stellventile (Teil 2) ØD ØD (G 3/8) Typ 3260/3271, DN 65 bis 80 Typ 3260/3277, DN 65 bis 80 ØD Typ 3260/3271, DN 200 bis 300 EB 5861 3-15...
- Seite 30 3-16 EB 5861...
-
Seite 31: Lieferung Und Innerbetrieblicher Transport
Gefahr durch Herunterfallen schwebender am Gerät“. Lasten! 2. Lieferung auf Schäden durch Transport Î Nicht unter schwebenden Lasten aufhal- prüfen. Transportschäden an SAMSON ten. und Transportunternehmen (vgl. Liefer- Î Transportwege absichern. schein) melden. 3. Gewicht und Abmaße der zu transpor-... -
Seite 32: Ventil Transportieren
Beschädigung des Stellventils durch unsach- Auftretende Beschädigungen sofort be- gemäße Befestigung der Anschlagmittel! seitigen. Die angeschweißte Hebeöse an SAMSON- − Verrohrungen und eventuell vorhandene Antrieben dient nur zur Montage und De- Anbaugeräte vor Beschädigungen schüt- montage des Antriebs sowie zum Heben des zen. - Seite 33 Lieferung und innerbetrieblicher Transport Bedingungen für das Heben cherstellen, dass die Antriebsstange nicht beschädigt wird. − Als Tragmittel einen Haken mit Sicher- heitsverschluss verwenden (vgl. Bild 4-1), 3. Stellventil vorsichtig anheben. Prüfen, ob damit die Anschlagmittel beim Heben Lastaufnahmeeinrichtungen halten. und Transportieren nicht vom Haken rut- 4. Stellventil mit gleichmäßiger Geschwin- schen können.
- Seite 34 Lieferung und innerbetrieblicher Transport Bild 4-1: Hebepunkte am Stellventil EB 5861...
-
Seite 35: Ventil Lagern
Elastomere nicht aufhän- SAMSON empfiehlt, bei längerer Lagerung gen oder knicken. das Stellventil und die Lagerbedingungen re- gelmäßig zu prüfen. − SAMSON empfiehlt für Elastomere eine Lagertemperatur von 15 °C. Lagerbedingungen − Elastomere getrennt von Schmiermitteln, Chemikalien, Lösungen und Brennstoffen −... - Seite 36 EB 5861...
-
Seite 37: Montage
Montage 5 Montage Einbaulage SAMSON empfiehlt, das Stellventil generell Die in diesem Kapitel beschriebenen Arbei- so einzubauen, dass der Antrieb senkrecht ten dürfen nur durch Fachpersonal durchge- nach oben zeigt. führt werden, das der jeweiligen Aufgabe Bei Ausführungen mit elektrischen Antrieben entsprechend qualifiziert ist. - Seite 38 Montage Î Sicherstellen, dass die anlagengemäße gung des Ventils, des Antriebs und der Rohr- Zuordnung der Zu- und Abflüsse an den leitung erforderlich. Anschlussstellen A, B und AB mit dem Bei Ventilen, bei denen der Antrieb nicht Symbol auf dem Gehäuseschild überein- senkrecht nach oben zeigt, muss das Ventil stimmt.
-
Seite 39: Montage Vorbereiten
Montage und vor der Inbe- triebnahme des Ventils notwendig sind. − Das Ventil ist sauber. SAMSON empfiehlt, erst das Ventil in die − Das Ventil und alle Anbaugeräte inklusi- Rohrleitung einzubauen und anschließend ve Verrohrungen sind unbeschädigt. -
Seite 40: Antriebe Anbauen
Montage 3. Schutzkappen auf Ventilöffnungen vor − Elektrischer Antrieb Typ 3374 vgl. dem Einbau entfernen. u EB 8331-X − Elektrischer Prozessregelantrieb 4. Ventil mit geeignetem Hebezeug an den TROVIS 5757-7 vgl. u EB 5757-7 Einbauort heben, vgl. Kap. „Ventil he- − Elektrischer Prozessregelantrieb ben“. Dabei die Durchflussrichtung des TROVIS 5724-8 vgl. - Seite 41 Montage 2. Adapter (10) mit den beiden Kupplungs- schellen (7) an der Kegelstange (6) fest 10.1 verschrauben. 3. Antrieb auf Joch (9) setzen und mit 10.2 Sechskantmutter (5) festschrauben. 10.3 4. Adapter bis zur Antriebsstange hochzie- hen, die beiden Kupplungsteile (11) an- setzen und fest verschrauben.
-
Seite 42: Antrieb Anschließen
Montage 5.3.3 Antrieb anschließen Î Betroffene Anlagenteile und Ventil inklu- sive Antrieb drucklos setzen. Auch Rest- Der elektrische oder pneumatische Anschluss energien sind zu entladen. des Antriebs erfolgt gemäß zugehöriger An- Î Medium aus betroffenen Anlagenteilen triebsdokumentation. und Ventil entleeren. 5.3.4 Antrieb konfigurieren GEFAHR Die elektrischen Antriebe in der Ausführung Lebensgefahr durch elektrischen Schlag! -
Seite 43: Dichtheit
Montage WARNUNG WARNUNG WARNUNG Verbrennungsgefahr durch heiße Bauteile Verletzungsgefahr durch austretende Abluft und Rohrleitung! an pneumatischen Geräten! Ventilbauteile und Rohrleitung können im Be- Im Betrieb tritt im Zuge der Regelung bzw. trieb sehr heiß werden und bei Berührung zu beim Öffnen und Schließen des Ventils Ab- Verbrennungen führen. -
Seite 44: Hubbewegung
Montage 5.4.3 Sicherheitsstellung Tipp Auf Anfrage unterstützt Sie der After Sales Sicherheitsstellung bei pneumatischen An- Service bei der Planung und Durchführung trieben einer auf Ihre Anlage abgestimmten Dicht- Î Stelldruckleitung schließen. heitsprüfung. Î Prüfen, ob das Ventil die vorgesehene Si- cherheitsstellung einnimmt, vgl. 1. -
Seite 45: Inbetriebnahme
Inbetriebnahme 6 Inbetriebnahme WARNUNG WARNUNG Die in diesem Kapitel beschriebenen Arbei- Typen 3260/2780, 3260/3372, ten dürfen nur durch Fachpersonal durchge- 3260/3271 und 3260/3277: Quetschge- führt werden, das der jeweiligen Aufgabe fahr durch bewegliche Antriebs- und Kegel- stange! entsprechend qualifiziert ist. Î Nicht ins Joch greifen, solange die pneu- matische Hilfsenergie des Antriebs wirk- WARNUNG sam angeschlossen ist. -
Seite 46: Montiertes Ventil Prüfen
Inbetriebnahme Vor der Inbetriebnahme/Wiederinbetrieb- nahme folgende Bedingungen sicherstellen: − Stellventil ist vorschriftsmäßig in die Rohrleitung eingebaut, vgl. Kap. „Monta- ge“. − Dichtheit und Funktion sind mit positivem Ergebnis auf Fehlerlosigkeit geprüft, vgl. Kap. „Montiertes Ventil prüfen“. − Die herrschenden Bedingungen im be- troffenen Anlagenteil entsprechen der Auslegung des Stellventils, vgl. - Seite 47 Betrieb 7 Betrieb WARNUNG WARNUNG Sobald die Tätigkeiten zur Inbetriebnahme/ Typen 3260/2780, 3260/3372, Wiederinbetriebnahme (vgl. Kap. „Inbetrieb- 3260/3271 und 3260/3277: Quetschge- nahme“) abgeschlossen sind, ist das Ventil fahr durch bewegliche Antriebs- und Kegel- stange! betriebsbereit. Î Nicht ins Joch greifen, solange die pneu- matische Hilfsenergie des Antriebs wirk- WARNUNG sam angeschlossen ist.
- Seite 48 7-2 EB 5861...
-
Seite 49: Störungen
Störungen 8 Störungen Tipp Der After Sales Service unterstützt Sie bei Gefahrenhinweise, Warnhinweise und Hin- der Erstellung eines auf Ihre Anlage abge- weise vgl. Kap. „Sicherheitshinweise und stimmten Prüfplans. Schutzmaßnahmen“ Abhängig von den Einsatzbedingungen muss das Stellventil in bestimmten Intervallen geprüft werden, um bereits vor möglichen Störungen Abhilfe schaffen zu können. Die Erstellung eines entsprechenden Prüfplans obliegt dem Anlagenbetreiber. -
Seite 50: Notfallmaßnahmen Durchführen
Störungen Fehler Mögliche Ursache Abhilfe Antriebs- und Kegel- bei pneumatischen An- Stelldruck prüfen. stange fährt nicht den trieben: Stelldruck zu Stelldruckleitung auf Dichtheit prüfen. gesamten Hub. gering bei elektrischen Antrie- Versorgungsspannung und Anschlüsse prüfen. ben: keine oder falsche Versorgungsspannung Erhöhter Mediums- Zwischen Sitz und Ke- Anlagenteil absperren und Ventil durchspülen. -
Seite 51: Instandhaltung
Instandhaltung 9 Instandhaltung Info Das Stellventil wurde von SAMSON vor Aus- lieferung geprüft. − Mit der Durchführung nicht beschriebener Instandhaltungs- und Reparaturarbeiten ohne Zustimmung des After Sales Service von SAMSON erlischt die Produktgewähr- leistung. − Als Ersatzteile nur Originalteile von SAMSON verwenden, die der Ursprungs- spezifikation entsprechen. - Seite 52 9-2 EB 5861...
-
Seite 53: Außerbetriebnahme
Außerbetriebnahme 10 Außerbetriebnahme Î Die elektrischen Antriebe sind gegen Spritzwasser geschützt (IP 54). Strahl- Die in diesem Kapitel beschriebenen Arbei- wasser vermeiden. ten dürfen nur durch Fachpersonal durchge- führt werden, das der jeweiligen Aufgabe entsprechend qualifiziert ist. WARNUNG Gehörschäden und Taubheit durch hohe GEFAHR Schallpegel! Berstgefahr bei unsachgemäßem Öffnen... - Seite 54 Außerbetriebnahme WARNUNG WARNUNG WARNUNG WARNUNG Typen 3260/2780, 3260/3372, Verletzungsgefahr durch Mediumsreste im 3260/3271 und 3260/3277: Quetschge- Ventil! fahr durch bewegliche Antriebs- und Kegel- Bei Arbeiten am Ventil können Mediumsreste stange! austreten und abhängig von den Mediumsei- Î Nicht ins Joch greifen, solange die pneu- genschaften zu Verletzungen (z. B.
-
Seite 55: Demontage
Demontage 11 Demontage Î Bei blockierter Antriebs- und Kegelstan- ge (z. B. durch „Festfressen“ bei längerer Die in diesem Kapitel beschriebenen Arbei- Nichtbetätigung) Restenergien des An- ten dürfen nur durch Fachpersonal durchge- triebs (Federspannung) vor Lösung der führt werden, das der jeweiligen Aufgabe Blockade abbauen, vgl. -
Seite 56: Ventil Aus Der Rohrleitung Ausbauen
Demontage Vor der Demontage sicherstellen, dass fol- gende Bedingungen erfüllt sind: − Das Stellventil ist außer Betrieb genom- men, vgl. Kap. „Außerbetriebnahme“. 11.1 Ventil aus der Rohrleitung ausbauen 1. Position des Stellventils unabhängig von seiner Verbindung zur Rohrleitung absi- chern, vgl. Kap. „Lieferung und innerbe- trieblicher Transport“. -
Seite 57: Reparatur
Î Instandsetzungs- und Reparaturarbeiten anbringen. nicht selbst durchführen. 4. Die Ware an die auf dem RMA-Schein Î Für Instandsetzungs- und Reparaturar- angegebene Lieferadresse senden. beiten After Sales Service von SAMSON kontaktieren. Info Weitere Informationen für die Einsendung 12.1 Geräte an SAMSON von Geräten bzw. Retouren-Abwicklung sind senden auf u www.samsongroup.com >... - Seite 58 12-2 EB 5861...
-
Seite 59: Entsorgung
Vorschriften beachten. Î Alte Bauteile, Schmiermittel und Gefahr- stoffe nicht dem Hausmüll zuführen. Info Auf Anfrage stellt SAMSON einen Recy- clingpass nach PAS 1049 für das Gerät zur Verfügung. Bitte wenden Sie sich unter An- gabe Ihrer Firmenanschrift an aftersalesservice@samsongroup.com. - Seite 60 13-2 EB 5861...
-
Seite 61: Zertifikate
Zertifikate 14 Zertifikate Folgende Erklärungen und Zertifikate stehen zur Verfügung: − Konformitätserklärung nach Druckgeräte- richtlinie 2014/68/EU, vgl. Seite 14-2 bis 14-7 Die abgedruckten Zertifikate entsprechen dem Stand bei Drucklegung. Die jeweils ak- tuellsten Zertifikate liegen im Internet unter dem Produkt ab: u www.samsongroup.com >... - Seite 62 DIN EN, Gehäuse, EN-GJS-400-18-LT und CC499K, DN 50, PN 25, Fluide G2, L2, L1 2447 (44-7) 2448 (44-8) 2449 (44-9) Revision 00 Classification: Public · SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · 60314 Frankfurt am Main, Germany Seite 1 von 3 14-2 EB 5861...
- Seite 63 Gase nach Art. 4 Abs.1 Pkt. c.i zweiter Gedankenstrich Flüssigkeiten nach Art. 4 Abs.1 Pkt. c.ii zweiter Gedankenstrich Revision 00 Classification: Public · SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · 60314 Frankfurt am Main, Germany Seite 2 von 3 EB 5861...
- Seite 64 Norbert Tollas i.V. Peter Scheermesser Senior Vice President Director Global Operations Product Maintenance & Engineered Products Revision 00 Classification: Public · SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · 60314 Frankfurt am Main, Germany Seite 3 von 3 14-4 EB 5861...
- Seite 65 ANSI, Gehäuse, A216 WCC und A351 CF8M, NPS 2½-6, Class 150, alle Fluide ANSI, Gehäuse, A216 WCC und A351 CF8M, NPS 1½-6, Class 300, alle Fluide Revision 00 Classification: Public · SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · 60314 Frankfurt am Main, Germany Seite 1 von 3 EB 5861...
- Seite 66 DIN EN, Gehäuse, EN-GJS-400-18-LT, DN 100-150, PN 25, Fluide G2, L2, L1 DIN EN, Gehäuse, 1.0619, DN 100-250, PN 16, alle Fluide Revision 00 Classification: Public · SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · 60314 Frankfurt am Main, Germany Seite 2 von 3 14-6...
- Seite 67 Norbert Tollas i.V. Peter Scheermesser Senior Vice President Director Global Operations Product Maintenance & Engineered Products Revision 00 Classification: Public · SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · 60314 Frankfurt am Main, Germany Seite 3 von 3 EB 5861 14-7...
- Seite 68 14-8 EB 5861...
-
Seite 69: Anhang
Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samsongroup.com erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter www.samsongroup.com oder in einem SAMSON-Produktkatalog zur Verfügung. Notwendige Angaben Bei Rückfragen und zur Fehlerdiagnose fol- gende Informationen angeben: −... -
Seite 70: Anbauteile
Anhang 15.2 Anbauteile Antrieb Typ/TROVIS DN 15 ... 25 DN 32 ... 50 DN 65, 80 DN 100 ... 150 DN 200 ... 300 5857 keine – – – – 5827-N1/-N2 keine – – – 5827-N3 – – Joch 1400-7414 – – 5827-A1/-E1/-A2/-E2 keine – – –... - Seite 72 EB 5861 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
