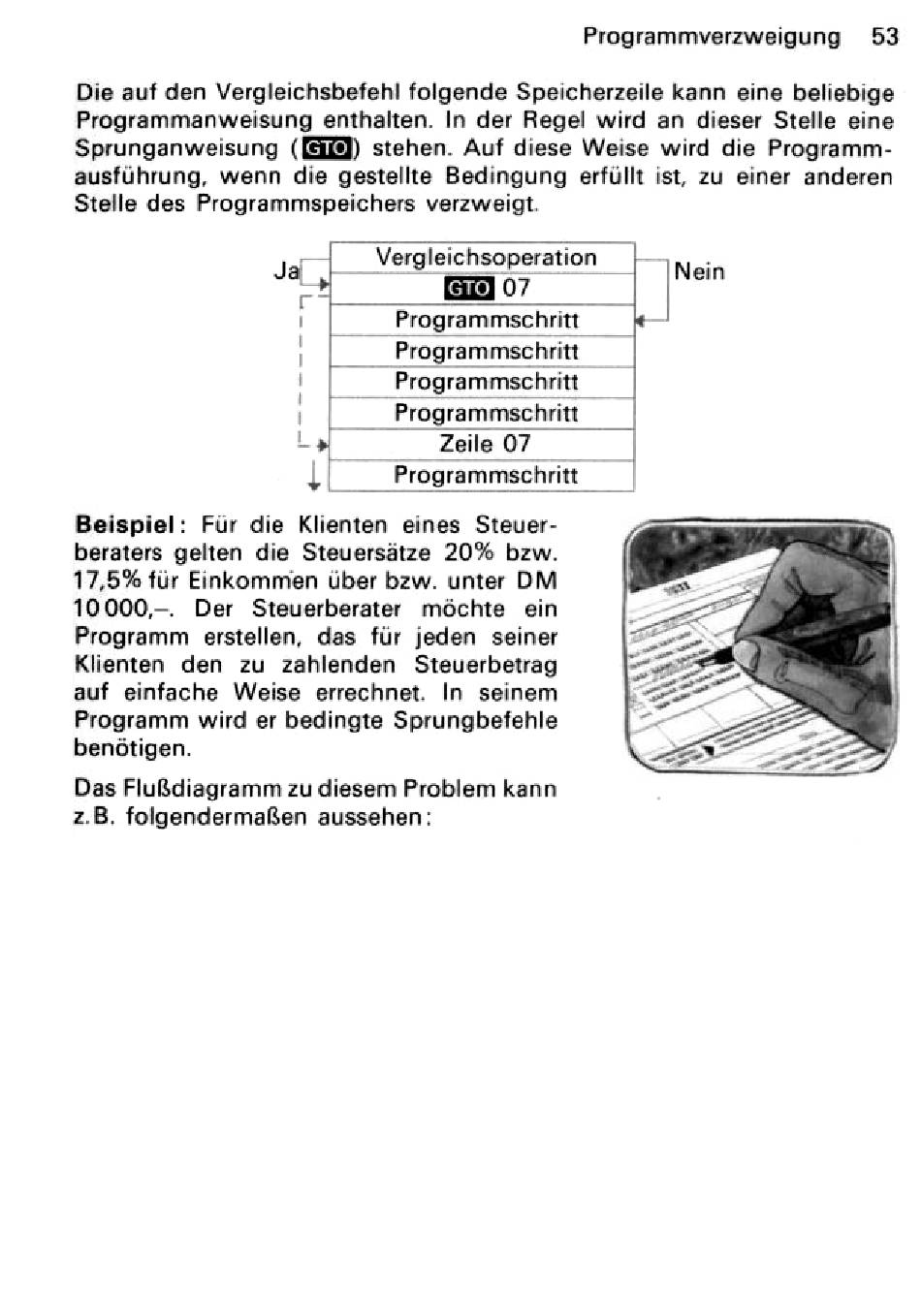

Programmverzweigung
53
Die auf den Vergleichsbefehlfolgende Speicherzeile kann eine beliebige
Programmanweisung enthalten. In der Regel wird an dieser Stelle eine
Sprunganweisung ([stehen. Auf diese Weise wird die Programm-
ausfihrung, wenn die gestellte Bedingung erfillt ist, zu einer anderen
Stelle des Programmspeichers verzweigt.
Ja
|
Vergleichsoperation
¥
—
Programmschritt
~|Nein
f
Programmschritt
Programmschritt
Zeile 07
rogrammsc|
Beispiel: Fir die Klienten eines Steuer-
beraters gelten die Steuersatze 20% bzw.
17,5% fir Einkommen iiber bzw. unter DM
10000,—. Der Steuerberater mochte ein
Programm erstellen, das fiir jeden seiner
Klienten den zu zahlenden Steuerbetrag
auf einfache Weise errechnet. In seinem
Programm wird er bedingte Sprungbefehle
bendétigen.
Das FluBdiagramm zu diesem Problem kann
2.B. folgendermaBen aussehen:
"Programmschritt
