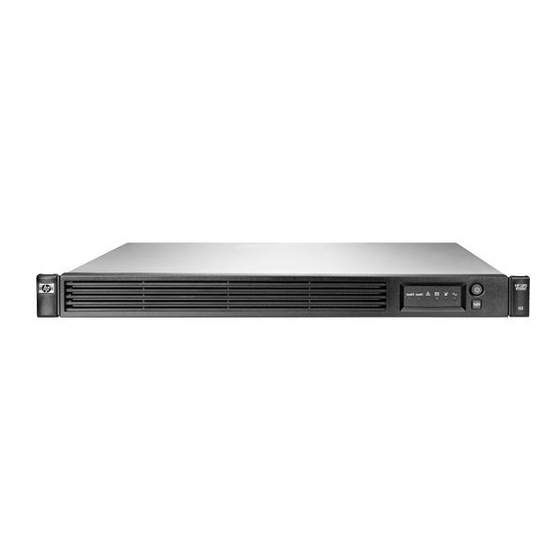

Inhaltszusammenfassung für HP UPS R1500
- Seite 1 HP UPS R1500 Generation 2 Benutzerhandbuch Erste Ausgabe (April 2006) Teilenummer 419178-041...
- Seite 2 Gewähr für ihre Richtigkeit zur Verfügung gestellt. Insbesondere enthalten diese Informationen keinerlei zugesicherte Eigenschaften. Alle sich aus der Verwendung dieser Informationen ergebenden Risiken trägt der Benutzer. Die Garantien für HP Produkte und Services werden ausschließlich in der entsprechenden, zum Produkt bzw. Service gehörigen Garantieerklärung beschrieben. Aus dem vorliegenden Dokument sind keine weiter reichenden Garantieansprüche abzuleiten.
-
Seite 3: Inhaltsverzeichnis
Beschreibung der Komponenten ..................... 6 Vorderseite des UPS ..........................6 UPS-Steuerelemente an der Vorderseite ......................7 LED-Anzeigen an der UPS-Vorderseite ......................7 Rückseite des UPS R1500 G2 NA/JPN/TWN ....................8 Rückseite des UPS R1500 G2 INTL ......................9 Installation ..........................10 Sicherheitshinweise ..........................10 Vorbereitung auf die Installation der Hardware ................... - Seite 4 Ersatzteile ..........................38 Bestellen von Ersatzteilen.......................... 38 Liste der UPS-Ersatzteile..........................38 Hardware-Optionen..........................38 Technische Unterstützung ......................39 Vor der Kontaktaufnahme mit HP....................... 39 HP Kontaktinformationen .......................... 39 Garantie-Informationen........................ 40 Eingeschränkte Garantie .......................... 40 Überspannungsschutzgarantie für Computer in Höhe von 250.000 Dollar............40 Pre-Failure Warranty (Präventivgarantie) für Akkus..................
- Seite 5 Elektrostatische Entladung ......................47 Schutz vor elektrostatischer Entladung ......................47 Erdungsmethoden zum Schutz vor elektrostatischer Entladung ............... 48 Akronyme und Abkürzungen ......................49 Index............................50 Inhalt 5...
-
Seite 6: Beschreibung Der Komponenten
Beschreibung der Komponenten In diesem Abschnitt Vorderseite des UPS ..........................6 UPS-Steuerelemente an der Vorderseite ....................... 7 LED-Anzeigen an der UPS-Vorderseite......................7 Rückseite des UPS R1500 G2 NA/JPN/TWN ..................... 8 Rückseite des UPS R1500 G2 INTL......................9 Vorderseite des UPS Artikel Beschreibung... -
Seite 7: Ups-Steuerelemente An Der Vorderseite
UPS-Steuerelemente an der Vorderseite Artikel Beschreibung Funktion Netz-/Standby-Taste Schaltet das UPS ein (siehe „Einschalten des UPS“ auf Seite 20). Schaltet das UPS aus (siehe „Ausschalten des UPS“ auf Seite 22). Schaltet das UPS in den Standby-Modus (siehe Seite 21). Aktiviert einen Selbsttest (siehe „Aktivieren eines Taste „Test/Alarm zurücksetzen“... -
Seite 8: Rückseite Des Ups R1500 G2 Na/Jpn/Twn
Lastsegment 1 Allgemeiner Alarm Akkugestützter Betrieb Überlastung Betrieb Weitere Informationen finden Sie unter „Fehlerbeseitigung anhand von LEDs und akustischen Alarmen“ (siehe Seite 30). Rückseite des UPS R1500 G2 NA/JPN/TWN Artikel Beschreibung Fehleranzeige für Standortverdrahtung Netzwerk-Spannungsspitzenschutz Eingangsbuchse (IN) Netzwerk-Spannungsspitzenschutz Ausgangsbuchse (OUT) Lastsegment 1 (zwei NEMA 5-15-Ausgangsbuchsen für... -
Seite 9: Rückseite Des Ups R1500 G2 Intl
Rückseite des UPS R1500 G2 INTL Artikel Beschreibung Eingangsschutzschalter Netzwerk-Spannungsspitzenschutz Eingangsbuchse (IN) Netzwerk-Spannungsspitzenschutz Ausgangsbuchse (OUT) Lastsegment 1 (zwei IEC-320-C13-Ausgangsbuchsen für Überspannung und Akkusicherung) Lastsegment 2 (zwei IEC-320-C13-Ausgangsbuchsen für Überspannung und Akkusicherung) DIP-Schalter für Spannungskonfiguration Serieller Kommunikations-Port USB-Kommunikations-Port Eingangsnetzanschluss (IEC-320-C14-Eingangsnetzkabel) Beschreibung der Komponenten 9... -
Seite 10: Installation
Installation In diesem Abschnitt Sicherheitshinweise ..........................10 Vorbereitung auf die Installation der Hardware..................10 Installieren der Montageschienen ......................12 Installieren des UPS ..........................14 Anschließen der Akkus..........................15 Anbringen der vorderen UPS-Blende......................16 Auswählen der UPS-Spannungskonfiguration ..................... 17 Anschließen des Hostcomputers ....................... 17 Anschließen des Netzwerk-Spannungsspitzenschutzes ................ -
Seite 11: Erforderliche Werkzeuge
Überprüfen Sie das Datum zum Wiederaufladen des Akkus auf dem Etikett am Versandkarton. WICHTIG: Verwenden Sie den Akku nicht, wenn das Datum zum Wiederaufladen bereits überschritten ist. Wenden Sie sich an einen HP Servicepartner, falls das Datum zum Wiederaufladen der Akkus überschritten wurde, ohne dass die Akkus aufgeladen wurden. -
Seite 12: Installieren Der Montageschienen
Installieren der Montageschienen VORSICHT: Beachten Sie die folgenden Hinweise, um Verletzungen oder Beschädigungen der Geräte zu vermeiden: • Die verstellbaren Ausgleichsfüße müssen korrekt nivelliert sein. • Das gesamte Gewicht des Racks muss auf den Ausgleichsfüßen lasten. • Bei einer Einzel-Rack-Installation müssen die Stabilisierungsfüße am Rack angebracht sein. - Seite 13 Setzen Sie die Käfigmuttern oder Clipsmuttern mit Hilfe des Käfigmuttern-Werkzeugs an der Rückseite des Racks ein. Stecken Sie die Schrauben durch die Montage-Schiene in die Käfig- oder Clipsmuttern. Installation 13...
-
Seite 14: Installieren Des Ups
Setzen Sie die Käfigmuttern oder Clipsmuttern mithilfe des Käfigmuttern-Werkzeugs an der Vorderseite des Racks ein. Stecken Sie eine Schraube durch die untere Bohrung der Montageschiene in die Käfig- oder Clipsmuttern. Ziehen Sie die Flügelschrauben an. Installieren des UPS Lesen Sie vor der Installation des Geräts alle Warnhinweise im Abschnitt „Sicherheitshinweise“ (siehe Seite 10). -
Seite 15: Anschließen Der Akkus
Bringen Sie das Chassis mit den gelieferten Schrauben am Rack an. (Optional) Setzen Sie die hinteren Stabilisierungshalterungen in die Montage-Schienen ein, und bringen Sie die Halterungen am UPS an. Anschließen der Akkus VORSICHT: Das Gerät enthält versiegelte Bleiakkumulator-Module. So vermeiden Sie Brände und Verätzungen: •... -
Seite 16: Anbringen Der Vorderen Ups-Blende
VORSICHT: Beachten Sie zur Vermeidung von Verletzungen durch gefährliche Spannungen die folgenden Hinweise: • Tragen Sie keine Armbanduhren, Ringe oder anderen Gegenstände aus Metall. • Verwenden Sie Werkzeuge mit isolierten Griffen. • Legen Sie keine Werkzeuge oder Metallteile auf die Akkus. WICHTIG: Vergewissern Sie sich vor Ausführen der nachstehenden Aufgaben, dass das UPS ausgeschaltet und vom Stromnetz getrennt ist. -
Seite 17: Auswählen Der Ups-Spannungskonfiguration
Schließen Sie das UPS über ein USB-Kabel oder das mit dem UPS gelieferte serielle DB9-Kabel an einen Host-Computer an. Installieren Sie auf dem Host-Computer HP Power Manager Software 4.0 oder höher. Laden Sie von der HP Website (http://www.hp.com/go/rackandpower) die aktuellste Version von HP Power Manager herunter. -
Seite 18: Anschließen Des Seriellen Kommunikationsports
Anschließen des seriellen Kommunikationsports ACHTUNG: Verwenden Sie ausschließlich das Schnittstellenkabel, das mit dem UPS geliefert wurde, um Kommunikations-Port und Host-Computer zu verbinden. WICHTIG: Für die Verwendung der Power Management Software ist es erforderlich, dass die Kommunikationsschnittstelle über ein geeignetes Kabel mit dem Host-Computer verbunden ist. Informationen zur Pinbelegung des seriellen Ports finden Sie unter „Pinbelegung des seriellen Kommunikationsports“... -
Seite 19: Anschließen Des Netzwerk-Spannungsspitzenschutzes
Anschließen des Netzwerk-Spannungsspitzenschutzes ACHTUNG: Verwenden Sie den Netzwerk-Spannungsspitzenschutz nur mit Standard-Telefonleitungen, nicht mit einer digitalen Nebenstellenanlage (PBX), um Beschädigungen der Geräte zu vermeiden. Beachten Sie zum Schutz der Geräte gegen Überspannung über eine Netzwerk-Datenleitung die folgenden Hinweise: Schließen Sie den Netzwerkstecker an die Eingangsbuchse (IN) des Netzwerk- Spannungsspitzenschutzes am UPS an. -
Seite 20: Anschließen Von Geräten An Das Ups
Anschließen von Geräten an das UPS ACHTUNG: Schließen Sie keine Laserdrucker an die UPS-Ausgangsbuchsen an. Der Einschaltstrom, den diese Druckertypen ziehen, kann das UPS überlasten. Bevor Sie irgendwelche Geräte an das UPS anschließen, müssen Sie zunächst überprüfen, ob das UPS nicht überlastet wird. -
Seite 21: Ups-Betriebsarten
UPS-Betriebsarten In diesem Abschnitt Betriebarten............................21 Aktivieren eines Selbsttests ........................22 Ausschalten eines akustischen Alarms ....................... 22 Ausschalten des UPS..........................22 Betriebarten Das UPS verfügt über drei Betriebsarten: • Standby-Modus (siehe Seite 21) • Betriebsmodus (siehe Seite 21) • Akku-Modus (siehe Seite 22) Standby-Modus Im Standby-Modus: •... -
Seite 22: Akku-Modus
Akku-Modus Im Akku-Modus liefert das UPS Strom, ohne an das Stromnetz angeschlossen zu sein. Um das UPS einzuschalten, ohne Netzstrom zu verwenden, drücken und halten Sie zwei Sekunden lang die Netz-/Standby-Taste (siehe „UPS-Steuerelemente an der Vorderseite“ auf Seite 7). Aktivieren eines Selbsttests Um einen Selbsttest zu aktivieren, drücken und halten Sie drei Sekunden lang die Taste „Test/Alarm zurücksetzen“... -
Seite 23: Power Management
Zuverlässigkeit von Computersystemen gewährleistet. Die benutzerfreundliche Browseroberfläche ermöglicht Anfängern, Stromschutzeinstellungen zu konfigurieren und zu verwalten. Die neueste Version der HP Power Manager-Software können Sie von der HP Website (http://www.hp.com/go/rackandpower) herunterladen. HINWEIS: Halten Sie sich beim Installieren und Konfigurieren der Software an das Benutzerhandbuch zur Software. -
Seite 24: Wartung
Wartung In diesem Abschnitt Abnehmen der vorderen UPS-Blende ......................24 Austauschen der UPS-Optionskarte ......................24 Austauschen der Akkus ........................... 25 Austauschen des UPS..........................28 Aktualisieren der UPS-Firmware ....................... 28 Reinigen ausgelaufener Akkus ......................... 29 Abnehmen der vorderen UPS-Blende Austauschen der UPS-Optionskarte Diese Komponente kann bei eingeschaltetem Gerät ausgetauscht werden, ohne dass das UPS zuvor ausgeschaltet werden muss. -
Seite 25: Austauschen Der Akkus
Entfernen Sie die beiden Schrauben, mit denen die Optionskarte befestigt ist, und schieben Sie die Karte heraus. Um die Komponente wieder anzubringen, führen Sie das Verfahren in umgekehrter Reihenfolge aus. ACHTUNG: Es kann nur ein Kommunikationsport an den Hostcomputer angeschlossen werden. Der Anschluss mehrerer Ports kann zu unerwartetem UPS-Verhalten führen. -
Seite 26: Richtlinien Zur Akku-Pflege Und -Lagerung
HINWEIS: Um die Nutzungsdauer der Akkus zu verlängern, tauschen Sie alle Akku-Module gleichzeitig aus. Richtlinien zur Akku-Pflege und -Lagerung ACHTUNG: Lagern Sie aufgrund der kurzen Haltbarkeit der Akkus keine Austauschakkus. Ein Bestand an Austauschakkus vor Ort ist nur dann sinnvoll, wenn die Möglichkeit besteht, die Akkuladung während der Lagerung zu erhalten. - Seite 27 Entfernen Sie die Akkuhalterung. Entfernen Sie die UPS-Akku-Module. WICHTIG: Ziehen Sie beim Entfernen oder Einsetzen der Akkus nicht an den Akkuleitern. Um die Komponente wieder anzubringen, führen Sie das Verfahren in umgekehrter Reihenfolge aus. WICHTIG: Laden Sie die Akkus mindestens 24 Stunden lang auf, bevor Sie sie zur Stromversorgung Ihrer Geräte verwenden.
-
Seite 28: Testen Des Neuen Akku-Moduls
Um die Komponente wieder anzubringen, führen Sie das Verfahren in umgekehrter Reihenfolge aus. Aktualisieren der UPS-Firmware ACHTUNG: Durch Einsatz eines Kabels zur Umwandlung von USB- in serielle Signale wird das UPS beschädigt. Informationen zur Aktualisierung der UPS-Firmware finden Sie auf der HP Website (http://www.hp.com/go/rackandpower). Wartung 28... -
Seite 29: Reinigen Ausgelaufener Akkus
Reinigen ausgelaufener Akkus Rüsten Sie sich mit säurebeständigen Stiefeln, einem Gesichtsschutzschirm und einer Schutzbrille gegen Chemikalienspritzer sowie säurebeständigen Schutzhandschuhen aus. VORSICHT: Aus Akkus ausgelaufene Säure kann Augen und Haut ernsthaft schädigen. Entfernen Sie brennbare Materialien und mögliche Zündquellen. Halten Sie den Materialfluss an, und binden oder absorbieren Sie wenig ausgelaufene Akkusäure mit trockenem Sand, Erde oder Vermiculite. -
Seite 30: Fehlerbeseitigung
Fehlerbeseitigung In diesem Abschnitt Fehlerbeseitigung anhand von LEDs und akustischen Alarmen ..............30 UPS startet nicht ............................. 31 UPS schaltet nur auf Akkubetrieb......................32 Das UPS wechselt häufig zwischen Netzstrom- und Akkubetrieb ..............32 Die erwartete Überbrückungszeit wird vom UPS nicht erreicht ..............32 UPS kann nicht mit dem Hostcomputer kommunizieren................ -
Seite 31: Ups Startet Nicht
Bedingung Betriebs- LED für Über- LED für einen Akustischer Kann der anzeige akkuge- lastungs- allgemeinen Alarm akustische Alarm stützten Alarm ausgeschaltet (grün) Betrieb werden (siehe (rot) (rot) „Ausschalten (gelb) eines akustischen Alarms“ auf Seite 22)? Akkuladestand Leuchtet Blinkt Leuchtet Leuchtet nicht Ein – Nein niedrig (kein nicht... -
Seite 32: Ups Schaltet Nur Auf Akkubetrieb
UPS schaltet nur auf Akkubetrieb Vorgehensweise: Speichern Sie alle Dateien. Schalten Sie die an die Ausgangsanschlüsse des UPS angeschlossenen Geräte aus. Entfernen Sie ein oder mehrere angeschlossene Geräte vom UPS, um den Strombedarf zu verringern. Achten Sie darauf, dass das UPS entsprechend der Netzspannung konfiguriert ist. Siehe auch „Auswählen der UPS-Spannungskonfiguration“... -
Seite 33: Es Ist Ein Leises Klickgeräusch Hörbar
Es ist ein leises Klickgeräusch hörbar Vorgehensweise: Das UPS korrigiert automatisch hohe bzw. niedrige Netzspannungen in der Netzleitung. Es sind keine weiteren Maßnahmen erforderlich. Fehleranzeige für Standortverdrahtung leuchtet rot Vorgehensweise: Wenden Sie sich an einen qualifizierten Elektriker, um sicherzustellen, dass •... -
Seite 34: Technische Daten
Technische Daten In diesem Abschnitt Abmessungen und Gewicht des UPS ......................34 UPS-Eingangsdaten ..........................34 UPS-Ausgangsdaten..........................34 Technische Daten zum Akku ........................35 Akku-Betriebsdauer..........................36 Umgebungsanforderungen ........................36 Pinbelegung der seriellen Kommunikationsports ..................36 Abmessungen und Gewicht des UPS Parameter Wert Höhe 4,5 cm... -
Seite 35: Stromschutzwerte
Stromschutzwerte UPS-Modell Nennleistung (W) Nennspannung R1500 G2 NA 1440 1000 110, 120 R1500 G2 JPN/TWN 1200 1440 1000 R1500 G2 INTL 1500 1000 220, 230, 240 Spannungswerte Konfiguration (V~) Verfügbare Nennspannung (V~) Ausgangstoleranzdaten Stromquelle Regelung +6 % bis -10 % der Nennausgangsspannung Netzstrom (Nennbereich) (innerhalb der Richtlinien der Computer Business Equipment Manufacturers Association) -
Seite 36: Akku-Betriebsdauer
Akku-Betriebsdauer Belastung in Prozent Belastung in Watt Geschätzte Akku-Betriebsdauer bei 100 % Akkuladung 58 Minuten 17 Minuten 8 Minuten 1000 5 Minuten Umgebungsanforderungen Merkmal Angaben Betriebstemperatur 0 °C bis 35 °C Standtemperatur -15 °C bis 55 °C Relative Luftfeuchtigkeit 5 % bis 95 %, ohne Kondensation Höhe (bei Betrieb) Bis 3.000 m über dem Meeresspiegel Standhöhe... - Seite 37 Pin-Nummer Signalbe- Funktion Richtung vom UPS zeichnung — Keine Verbindung — Wechsel- Relaiskontakt für Wechselstromausfall; Nennwerte Ausgang stromausfall des Kontaktrelais: 20 mA, 30 V Gleichstrom — Keine Verbindung — Technische Daten 37...
-
Seite 38: Ersatzteile
Wenn Sie Teile während der Garantiezeit austauschen müssen, wenden Sie sich an einen HP Servicepartner. Liste der UPS-Ersatzteile Artikel Ersatzteilnummer UPS-Modell NA 418400-001 UPS-Modell JPN/TWN 419011-291 UPS-Modell INTL 419012-B31 Akku 418401-001 Hardware-Optionen Informationen zu den unterstützten Hardwareoptionen finden Sie auf der HP Website (http://www.hp.com/go/rackandpower). Ersatzteile 38... -
Seite 39: Technische Unterstützung
In diesem Abschnitt Vor der Kontaktaufnahme mit HP......................39 HP Kontaktinformationen ......................... 39 Vor der Kontaktaufnahme mit HP Bitte halten Sie die nachfolgend aufgeführten Informationen bereit, wenn Sie bei HP anrufen: • Registriernummer der technischen Kundenunterstützung (falls vorhanden) • Seriennummer des Produkts •... -
Seite 40: Garantie-Informationen
Garantie-Informationen In diesem Abschnitt Eingeschränkte Garantie ......................... 40 Überspannungsschutzgarantie für Computer in Höhe von 250.000 Dollar ............ 40 Pre-Failure Warranty (Präventivgarantie) für Akkus ..................41 Eingeschränkte Garantie Zur Unterstützung der vielen verschiedenen Merkmale des UPS wird eine Garantie von drei Jahren gewährt. -
Seite 41: Pre-Failure Warranty (Präventivgarantie) Für Akkus
Pre-Failure Warranty (Präventivgarantie) für Akkus Die Präventivgarantie für Akkus, Standard bei allen UPS-Geräten, weitet die dreijährige Garantie auf den Akku aus, bevor er tatsächlich ausfällt. Mittels der Präventivgarantie für Akkus kann der Akku kostenlos ausgetauscht werden, wenn eine Benachrichtigung über den möglichen Ausfall des Akkus von der Power Managment Software empfangen wird. -
