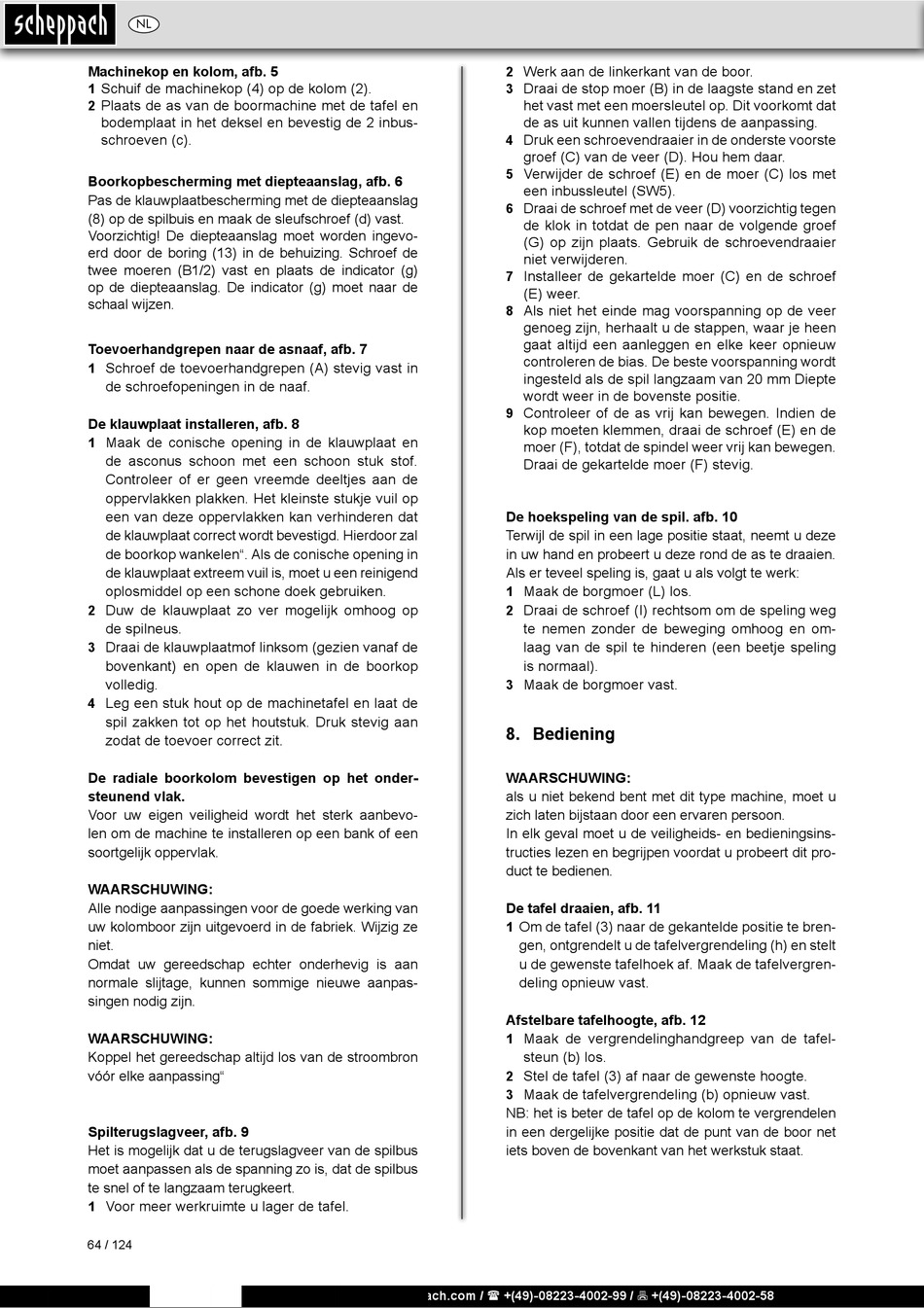

NL
Machinekop en kolom, afb. 5
Schuif de machinekop (4) op de kolom (2).
1
Plaats de as van de boormachine met de tafel en
2
bodemplaat in het deksel en bevestig de 2 inbus-
schroeven (c).
Boorkopbescherming met diepteaanslag, afb. 6
Pas de klauwplaatbescherming met de diepteaanslag
(8) op de spilbuis en maak de sleufschroef (d) vast.
Voorzichtig! De diepteaanslag moet worden ingevo-
erd door de boring (13) in de behuizing. Schroef de
twee moeren (B1/2) vast en plaats de indicator (g)
op de diepteaanslag. De indicator (g) moet naar de
schaal wijzen.
Toevoerhandgrepen naar de asnaaf, afb. 7
Schroef de toevoerhandgrepen (A) stevig vast in
1
de schroefopeningen in de naaf.
De klauwplaat installeren, afb. 8
1 Maak de conische opening in de klauwplaat en
de asconus schoon met een schoon stuk stof.
Controleer of er geen vreemde deeltjes aan de
oppervlakken plakken. Het kleinste stukje vuil op
een van deze oppervlakken kan verhinderen dat
de klauwplaat correct wordt bevestigd. Hierdoor zal
de boorkop wankelen". Als de conische opening in
de klauwplaat extreem vuil is, moet u een reinigend
oplosmiddel op een schone doek gebruiken.
Duw de klauwplaat zo ver mogelijk omhoog op
2
de spilneus.
Draai de klauwplaatmof linksom (gezien vanaf de
3
bovenkant) en open de klauwen in de boorkop
volledig.
4 Leg een stuk hout op de machinetafel en laat de
spil zakken tot op het houtstuk. Druk stevig aan
zodat de toevoer correct zit.
De radiale boorkolom bevestigen op het onder-
steunend vlak.
Voor uw eigen veiligheid wordt het sterk aanbevo-
len om de machine te installeren op een bank of een
soortgelijk oppervlak.
WAARSCHUWING:
Alle nodige aanpassingen voor de goede werking van
uw kolomboor zijn uitgevoerd in de fabriek. Wijzig ze
niet.
Omdat uw gereedschap echter onderhevig is aan
normale slijtage, kunnen sommige nieuwe aanpas-
singen nodig zijn.
WAARSCHUWING:
Koppel het gereedschap altijd los van de stroombron
vóór elke aanpassing"
Spilterugslagveer, afb. 9
Het is mogelijk dat u de terugslagveer van de spilbus
moet aanpassen als de spanning zo is, dat de spilbus
te snel of te langzaam terugkeert.
1 Voor meer werkruimte u lager de tafel.
64 / 124
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Werk aan de linkerkant van de boor.
2
Draai de stop moer (B) in de laagste stand en zet
3
het vast met een moersleutel op. Dit voorkomt dat
de as uit kunnen vallen tijdens de aanpassing.
4 Druk een schroevendraaier in de onderste voorste
groef (C) van de veer (D). Hou hem daar.
5 Verwijder de schroef (E) en de moer (C) los met
een inbussleutel (SW5).
6 Draai de schroef met de veer (D) voorzichtig tegen
de klok in totdat de pen naar de volgende groef
(G) op zijn plaats. Gebruik de schroevendraaier
niet verwijderen.
Installeer de gekartelde moer (C) en de schroef
7
(E) weer.
Als niet het einde mag voorspanning op de veer
8
genoeg zijn, herhaalt u de stappen, waar je heen
gaat altijd een aanleggen en elke keer opnieuw
controleren de bias. De beste voorspanning wordt
ingesteld als de spil langzaam van 20 mm Diepte
wordt weer in de bovenste positie.
Controleer of de as vrij kan bewegen. Indien de
9
kop moeten klemmen, draai de schroef (E) en de
moer (F), totdat de spindel weer vrij kan bewegen.
Draai de gekartelde moer (F) stevig.
De hoekspeling van de spil. afb. 10
Terwijl de spil in een lage positie staat, neemt u deze
in uw hand en probeert u deze rond de as te draaien.
Als er teveel speling is, gaat u als volgt te werk:
Maak de borgmoer (L) los.
1
Draai de schroef (I) rechtsom om de speling weg
2
te nemen zonder de beweging omhoog en om-
laag van de spil te hinderen (een beetje speling
is normaal).
3 Maak de borgmoer vast.

8. Bediening

WAARSCHUWING:
als u niet bekend bent met dit type machine, moet u
zich laten bijstaan door een ervaren persoon.
In elk geval moet u de veiligheids- en bedieningsins-
tructies lezen en begrijpen voordat u probeert dit pro-
duct te bedienen.
De tafel draaien, afb. 11
1 Om de tafel (3) naar de gekantelde positie te bren-
gen, ontgrendelt u de tafelvergrendeling (h) en stelt
u de gewenste tafelhoek af. Maak de tafelvergren-
deling opnieuw vast.
Afstelbare tafelhoogte, afb. 12
Maak de vergrendelinghandgreep van de tafel-
1
steun (b) los.
2 Stel de tafel (3) af naar de gewenste hoogte.
Maak de tafelvergrendeling (b) opnieuw vast.
3
NB: het is beter de tafel op de kolom te vergrendelen
in een dergelijke positie dat de punt van de boor net
iets boven de bovenkant van het werkstuk staat.
