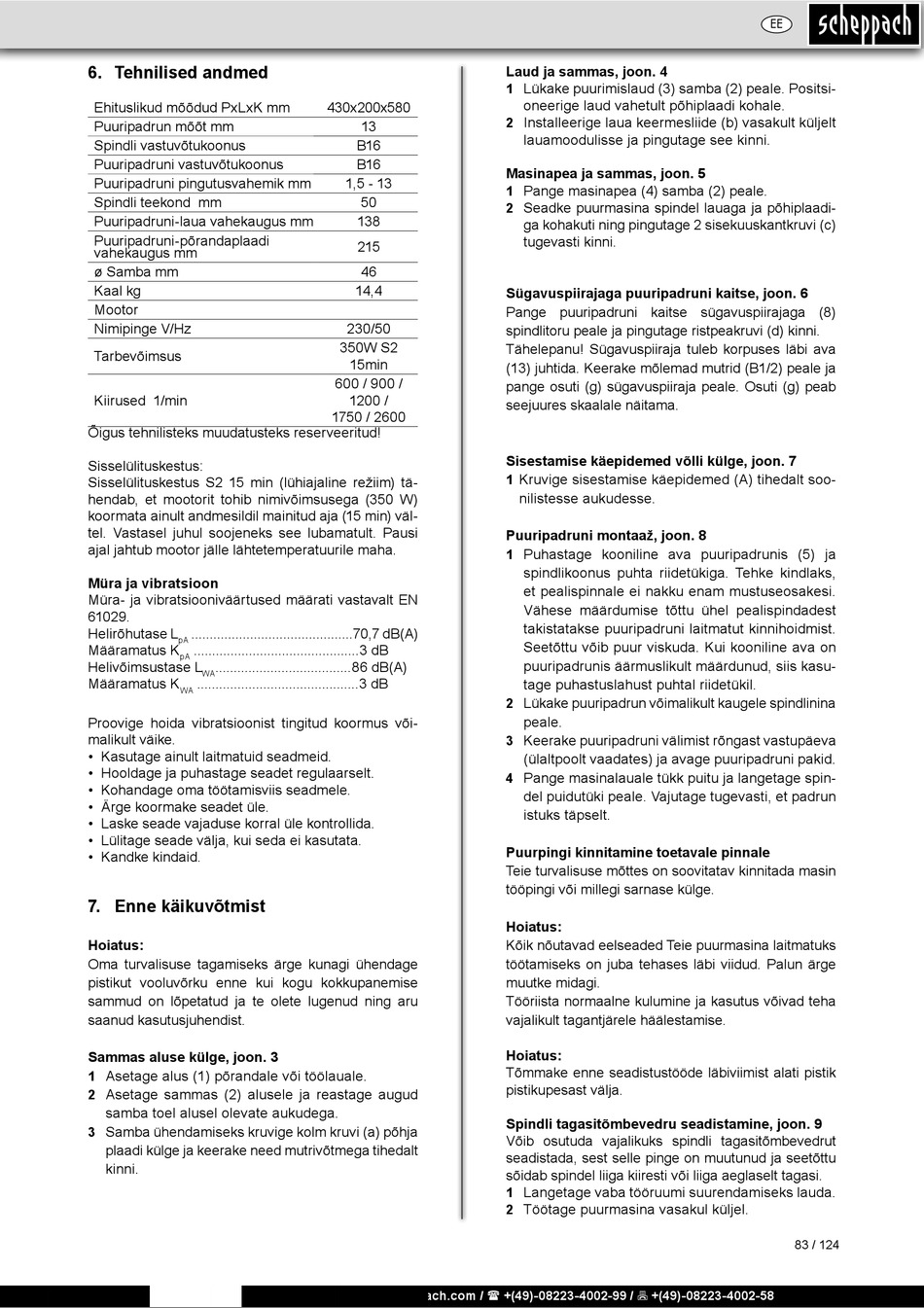

6. Tehnilised andmed

Ehituslikud mõõdud PxLxK mm
Puuripadrun mõõt mm
Spindli vastuvõtukoonus
Puuripadruni vastuvõtukoonus
Puuripadruni pingutusvahemik mm
Spindli teekond mm
Puuripadruni-laua vahekaugus mm
Puuripadruni-põrandaplaadi
vahekaugus mm
ø Samba mm
Kaal kg
Mootor
Nimipinge V/Hz
Tarbevõimsus
Kiirused 1/min
Õigus tehnilisteks muudatusteks reserveeritud!
Sisselülituskestus:
Sisselülituskestus S2 15 min (lühiajaline režiim) tä-
hendab, et mootorit tohib nimivõimsusega (350 W)
koormata ainult andmesildil mainitud aja (15 min) väl-
tel. Vastasel juhul soojeneks see lubamatult. Pausi
ajal jahtub mootor jälle lähtetemperatuurile maha.
Müra ja vibratsioon
Müra- ja vibratsiooniväärtused määrati vastavalt EN
61029.
Helirõhutase L ............................................70,7 dB(A)
pA
Määramatus K .............................................3 dB
pA
Helivõimsustase L .....................................86 dB(A)
WA
Määramatus K ............................................3 dB
WA
Proovige hoida vibratsioonist tingitud koormus või-
malikult väike.
• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
• Kohandage oma töötamisviis seadmele.
• Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandke kindaid.
7. Enne käikuvõtmist
Hoiatus:
Oma turvalisuse tagamiseks ärge kunagi ühendage
pistikut vooluvõrku enne kui kogu kokkupanemise
sammud on lõpetatud ja te olete lugenud ning aru
saanud kasutusjuhendist.
Sammas aluse külge, joon. 3
1 Asetage alus (1) põrandale või töölauale.
Asetage sammas (2) alusele ja reastage augud
2
samba toel alusel olevate aukudega.
Samba ühendamiseks kruvige kolm kruvi (a) põhja
3
plaadi külge ja keerake need mutrivõtmega tihedalt
kinni.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
430x200x580
13
B16
B16
1,5 - 13
50
138
215
46
14,4
230/50
350W S2
15min
600 / 900 /
1200 /
1750 / 2600
Laud ja sammas, joon. 4
Lükake puurimislaud (3) samba (2) peale. Positsi-
1
oneerige laud vahetult põhiplaadi kohale.
Installeerige laua keermesliide (b) vasakult küljelt
2
lauamoodulisse ja pingutage see kinni.
Masinapea ja sammas, joon. 5
Pange masinapea (4) samba (2) peale.
1
Seadke puurmasina spindel lauaga ja põhiplaadi-
2
ga kohakuti ning pingutage 2 sisekuuskantkruvi (c)
tugevasti kinni.
Sügavuspiirajaga puuripadruni kaitse, joon. 6
Pange puuripadruni kaitse sügavuspiirajaga (8)
spindlitoru peale ja pingutage ristpeakruvi (d) kinni.
Tähelepanu! Sügavuspiiraja tuleb korpuses läbi ava
(13) juhtida. Keerake mõlemad mutrid (B1/2) peale ja
pange osuti (g) sügavuspiiraja peale. Osuti (g) peab
seejuures skaalale näitama.
Sisestamise käepidemed võlli külge, joon. 7
Kruvige sisestamise käepidemed (A) tihedalt soo-
1
nilistesse aukudesse.
Puuripadruni montaaž, joon. 8
1 Puhastage kooniline ava puuripadrunis (5) ja
spindlikoonus puhta riidetükiga. Tehke kindlaks,
et pealispinnale ei nakku enam mustuseosakesi.
Vähese määrdumise tõttu ühel pealispindadest
takistatakse puuripadruni laitmatut kinnihoidmist.
Seetõttu võib puur viskuda. Kui kooniline ava on
puuripadrunis äärmuslikult määrdunud, siis kasu-
tage puhastuslahust puhtal riidetükil.
2 Lükake puuripadrun võimalikult kaugele spindlinina
peale.
Keerake puuripadruni välimist rõngast vastupäeva
3
(ülaltpoolt vaadates) ja avage puuripadruni pakid.
Pange masinalauale tükk puitu ja langetage spin-
4
del puidutüki peale. Vajutage tugevasti, et padrun
istuks täpselt.
Puurpingi kinnitamine toetavale pinnale
Teie turvalisuse mõttes on soovitatav kinnitada masin
tööpingi või millegi sarnase külge.
Hoiatus:
Kõik nõutavad eelseaded Teie puurmasina laitmatuks
töötamiseks on juba tehases läbi viidud. Palun ärge
muutke midagi.
Tööriista normaalne kulumine ja kasutus võivad teha
vajalikult tagantjärele häälestamise.
Hoiatus:
Tõmmake enne seadistustööde läbiviimist alati pistik
pistikupesast välja.
Spindli tagasitõmbevedru seadistamine, joon. 9
Võib osutuda vajalikuks spindli tagasitõmbevedrut
seadistada, sest selle pinge on muutunud ja seetõttu
sõidab spindel liiga kiiresti või liiga aeglaselt tagasi.
Langetage vaba tööruumi suurendamiseks lauda.
1
Töötage puurmasina vasakul küljel.
2
EE
83 / 124
