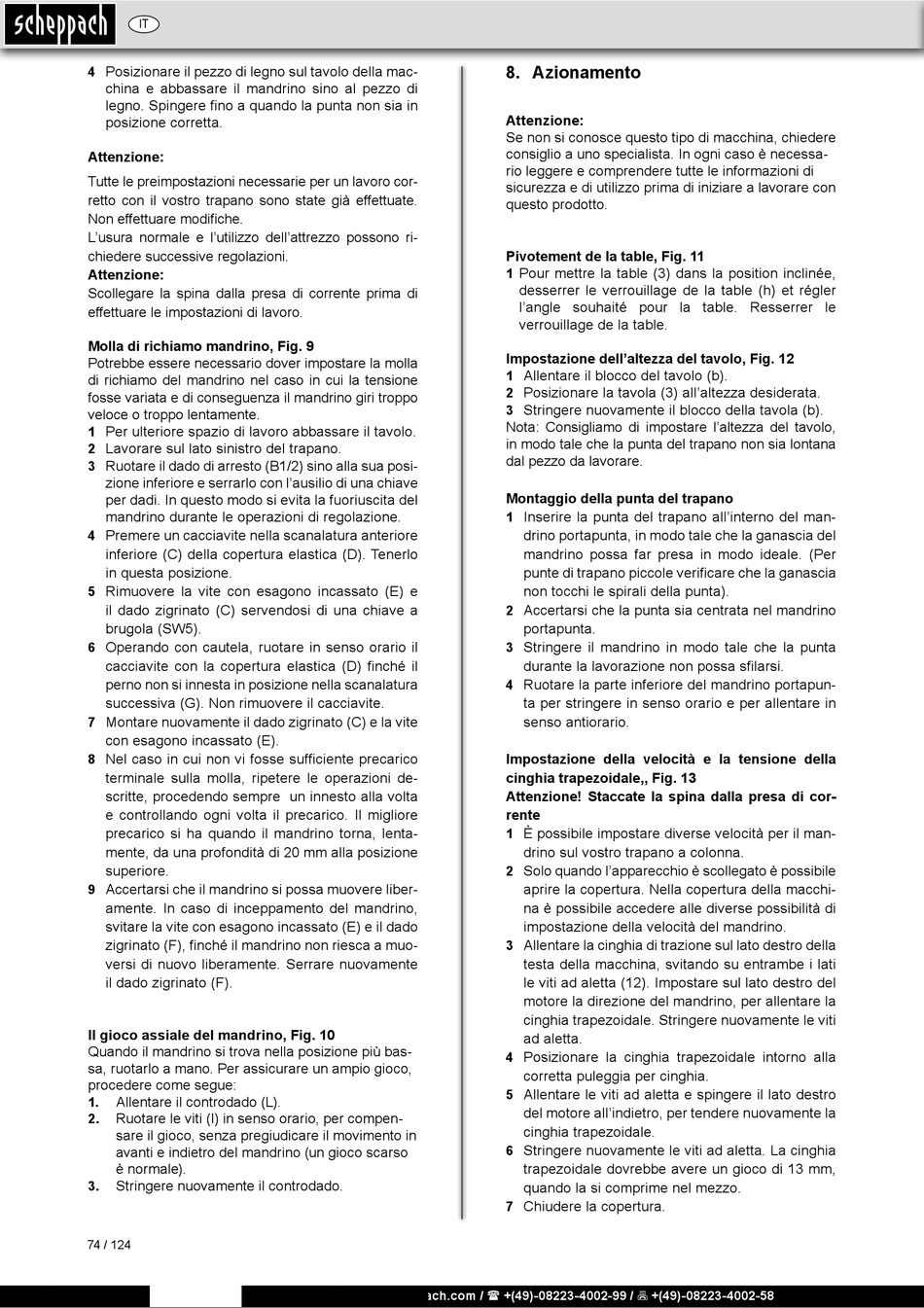

IT
Posizionare il pezzo di legno sul tavolo della mac-
4
china e abbassare il mandrino sino al pezzo di
legno. Spingere fino a quando la punta non sia in
posizione corretta.
Attenzione:
Tutte le preimpostazioni necessarie per un lavoro cor-
retto con il vostro trapano sono state già effettuate.
Non effettuare modifiche.
L'usura normale e l'utilizzo dell'attrezzo possono ri-
chiedere successive regolazioni.
Attenzione:
Scollegare la spina dalla presa di corrente prima di
effettuare le impostazioni di lavoro.
Molla di richiamo mandrino, Fig. 9
Potrebbe essere necessario dover impostare la molla
di richiamo del mandrino nel caso in cui la tensione
fosse variata e di conseguenza il mandrino giri troppo
veloce o troppo lentamente.
Per ulteriore spazio di lavoro abbassare il tavolo.
1
Lavorare sul lato sinistro del trapano.
2
3 Ruotare il dado di arresto (B1/2) sino alla sua posi-
zione inferiore e serrarlo con l'ausilio di una chiave
per dadi. In questo modo si evita la fuoriuscita del
mandrino durante le operazioni di regolazione.
Premere un cacciavite nella scanalatura anteriore
4
inferiore (C) della copertura elastica (D). Tenerlo
in questa posizione.
Rimuovere la vite con esagono incassato (E) e
5
il dado zigrinato (C) servendosi di una chiave a
brugola (SW5).
Operando con cautela, ruotare in senso orario il
6
cacciavite con la copertura elastica (D) finché il
perno non si innesta in posizione nella scanalatura
successiva (G). Non rimuovere il cacciavite.
Montare nuovamente il dado zigrinato (C) e la vite
7
con esagono incassato (E).
Nel caso in cui non vi fosse sufficiente precarico
8
terminale sulla molla, ripetere le operazioni de-
scritte, procedendo sempre un innesto alla volta
e controllando ogni volta il precarico. Il migliore
precarico si ha quando il mandrino torna, lenta-
mente, da una profondità di 20 mm alla posizione
superiore.
Accertarsi che il mandrino si possa muovere liber-
9
amente. In caso di inceppamento del mandrino,
svitare la vite con esagono incassato (E) e il dado
zigrinato (F), finché il mandrino non riesca a muo-
versi di nuovo liberamente. Serrare nuovamente
il dado zigrinato (F).
Il gioco assiale del mandrino, Fig. 10
Quando il mandrino si trova nella posizione più bas-
sa, ruotarlo a mano. Per assicurare un ampio gioco,
procedere come segue:
1. Allentare il controdado (L).
2. Ruotare le viti (I) in senso orario, per compen-
sare il gioco, senza pregiudicare il movimento in
avanti e indietro del mandrino (un gioco scarso
è normale).
3. Stringere nuovamente il controdado.
74 / 124
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

8. Azionamento

Attenzione:
Se non si conosce questo tipo di macchina, chiedere
consiglio a uno specialista. In ogni caso è necessa-
rio leggere e comprendere tutte le informazioni di
sicurezza e di utilizzo prima di iniziare a lavorare con
questo prodotto.
Pivotement de la table, Fig. 11
1 Pour mettre la table (3) dans la position inclinée,
desserrer le verrouillage de la table (h) et régler
l'angle souhaité pour la table. Resserrer le
verrouillage de la table.
Impostazione dell'altezza del tavolo, Fig. 12
Allentare il blocco del tavolo (b).
1
2 Posizionare la tavola (3) all'altezza desiderata.
Stringere nuovamente il blocco della tavola (b).
3
Nota: Consigliamo di impostare l'altezza del tavolo,
in modo tale che la punta del trapano non sia lontana
dal pezzo da lavorare.
Montaggio della punta del trapano
Inserire la punta del trapano all'interno del man-
1
drino portapunta, in modo tale che la ganascia del
mandrino possa far presa in modo ideale. (Per
punte di trapano piccole verificare che la ganascia
non tocchi le spirali della punta).
Accertarsi che la punta sia centrata nel mandrino
2
portapunta.
Stringere il mandrino in modo tale che la punta
3
durante la lavorazione non possa sfilarsi.
4 Ruotare la parte inferiore del mandrino portapun-
ta per stringere in senso orario e per allentare in
senso antiorario.
Impostazione della velocità e la tensione della
cinghia trapezoidale,, Fig. 13
Attenzione! Staccate la spina dalla presa di cor-
rente
1 È possibile impostare diverse velocità per il man-
drino sul vostro trapano a colonna.
Solo quando l'apparecchio è scollegato è possibile
2
aprire la copertura. Nella copertura della macchi-
na è possibile accedere alle diverse possibilità di
impostazione della velocità del mandrino.
3 Allentare la cinghia di trazione sul lato destro della
testa della macchina, svitando su entrambe i lati
le viti ad aletta (12). Impostare sul lato destro del
motore la direzione del mandrino, per allentare la
cinghia trapezoidale. Stringere nuovamente le viti
ad aletta.
4 Posizionare la cinghia trapezoidale intorno alla
corretta puleggia per cinghia.
Allentare le viti ad aletta e spingere il lato destro
5
del motore all'indietro, per tendere nuovamente la
cinghia trapezoidale.
Stringere nuovamente le viti ad aletta. La cinghia
6
trapezoidale dovrebbe avere un gioco di 13 mm,
quando la si comprime nel mezzo.
7 Chiudere la copertura.
