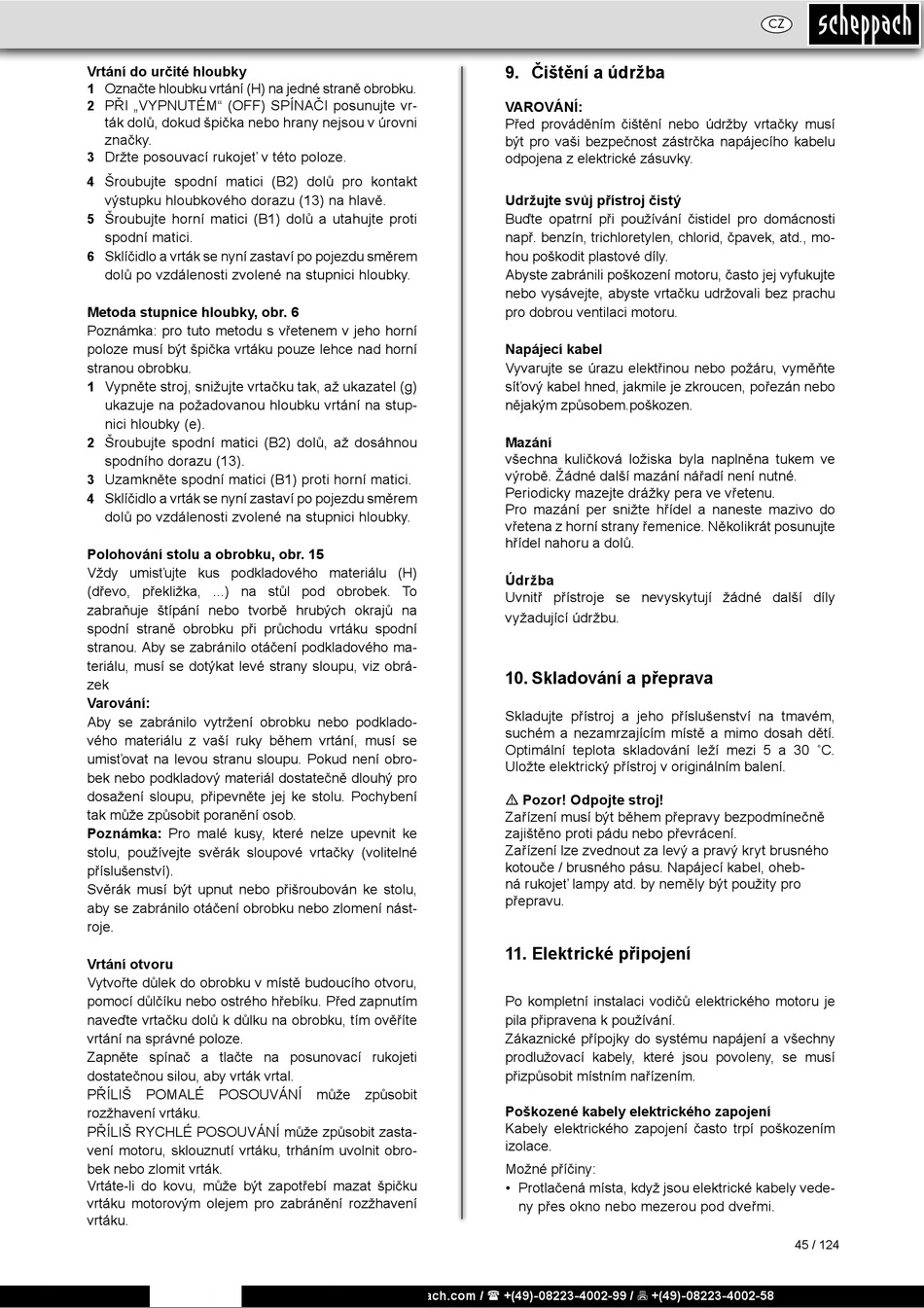

Vrtání do určité hloubky
Označte hloubku vrtání (H) na jedné straně obrobku.
1
PŘI „VYPNUTÉM" (OFF) SPÍNAČI posunujte vr-
2
ták dolů, dokud špička nebo hrany nejsou v úrovni
značky.
Držte posouvací rukojeť v této poloze.
3
4 Šroubujte spodní matici (B2) dolů pro kontakt
výstupku hloubkového dorazu (13) na hlavě.
Šroubujte horní matici (B1) dolů a utahujte proti
5
spodní matici.
Sklíčidlo a vrták se nyní zastaví po pojezdu směrem
6
dolů po vzdálenosti zvolené na stupnici hloubky.
Metoda stupnice hloubky, obr. 6
Poznámka: pro tuto metodu s vřetenem v jeho horní
poloze musí být špička vrtáku pouze lehce nad horní
stranou obrobku.
Vypněte stroj, snižujte vrtačku tak, až ukazatel (g)
1
ukazuje na požadovanou hloubku vrtání na stup-
nici hloubky (e).
2 Šroubujte spodní matici (B2) dolů, až dosáhnou
spodního dorazu (13).
Uzamkněte spodní matici (B1) proti horní matici.
3
Sklíčidlo a vrták se nyní zastaví po pojezdu směrem
4
dolů po vzdálenosti zvolené na stupnici hloubky.
Polohování stolu a obrobku, obr. 15
Vždy umisťujte kus podkladového materiálu (H)
(dřevo, překližka, ...) na stůl pod obrobek. To
zabraňuje štípání nebo tvorbě hrubých okrajů na
spodní straně obrobku při průchodu vrtáku spodní
stranou. Aby se zabránilo otáčení podkladového ma-
teriálu, musí se dotýkat levé strany sloupu, viz obrá-
zek
Varování:
Aby se zabránilo vytržení obrobku nebo podklado-
vého materiálu z vaší ruky během vrtání, musí se
umisťovat na levou stranu sloupu. Pokud není obro-
bek nebo podkladový materiál dostatečně dlouhý pro
dosažení sloupu, připevněte jej ke stolu. Pochybení
tak může způsobit poranění osob.
Poznámka: Pro malé kusy, které nelze upevnit ke
stolu, používejte svěrák sloupové vrtačky (volitelné
příslušenství).
Svěrák musí být upnut nebo přišroubován ke stolu,
aby se zabránilo otáčení obrobku nebo zlomení nást-
roje.
Vrtání otvoru
Vytvořte důlek do obrobku v místě budoucího otvoru,
pomocí důlčíku nebo ostrého hřebíku. Před zapnutím
naveďte vrtačku dolů k důlku na obrobku, tím ověříte
vrtání na správné poloze.
Zapněte spínač a tlačte na posunovací rukojeti
dostatečnou silou, aby vrták vrtal.
PŘÍLIŠ POMALÉ POSOUVÁNÍ může způsobit
rozžhavení vrtáku.
PŘÍLIŠ RYCHLÉ POSOUVÁNÍ může způsobit zasta-
vení motoru, sklouznutí vrtáku, trháním uvolnit obro-
bek nebo zlomit vrták.
Vrtáte-li do kovu, může být zapotřebí mazat špičku
vrtáku motorovým olejem pro zabránění rozžhavení
vrtáku.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Čištění a údržba
VAROVÁNÍ:
Před prováděním čištění nebo údržby vrtačky musí
být pro vaši bezpečnost zástrčka napájecího kabelu
odpojena z elektrické zásuvky.
Udržujte svůj přístroj čistý
Buďte opatrní při používání čistidel pro domácnosti
např. benzín, trichloretylen, chlorid, čpavek, atd., mo-
hou poškodit plastové díly.
Abyste zabránili poškození motoru, často jej vyfukujte
nebo vysávejte, abyste vrtačku udržovali bez prachu
pro dobrou ventilaci motoru.
Napájecí kabel
Vyvarujte se úrazu elektřinou nebo požáru, vyměňte
síťový kabel hned, jakmile je zkroucen, pořezán nebo
nějakým způsobem.poškozen.
Mazání
všechna kuličková ložiska byla naplněna tukem ve
výrobě. Žádné další mazání nářadí není nutné.
Periodicky mazejte drážky pera ve vřetenu.
Pro mazání per snižte hřídel a naneste mazivo do
vřetena z horní strany řemenice. Několikrát posunujte
hřídel nahoru a dolů.
Údržba
Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.
10. Skladování a přeprava
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah dětí.
Optimální teplota skladování leží mezi 5 a 30 ˚C.
Uložte elektrický přístroj v originálním balení.
m Pozor! Odpojte stroj!
Zařízení musí být během přepravy bezpodmínečně
zajištěno proti pádu nebo převrácení.
Zařízení lze zvednout za levý a pravý kryt brusného
kotouče / brusného pásu. Napájecí kabel, oheb-
ná rukojeť lampy atd. by neměly být použity pro
přepravu.
11. Elektrické připojení
Po kompletní instalaci vodičů elektrického motoru je
pila připravena k používání.
Zákaznické přípojky do systému napájení a všechny
prodlužovací kabely, které jsou povoleny, se musí
přizpůsobit místním nařízením.
Poškozené kabely elektrického zapojení
Kabely elektrického zapojení často trpí poškozením
izolace.
Možné příčiny:
• Protlačená místa, když jsou elektrické kabely vede-
ny přes okno nebo mezerou pod dveřmi.
