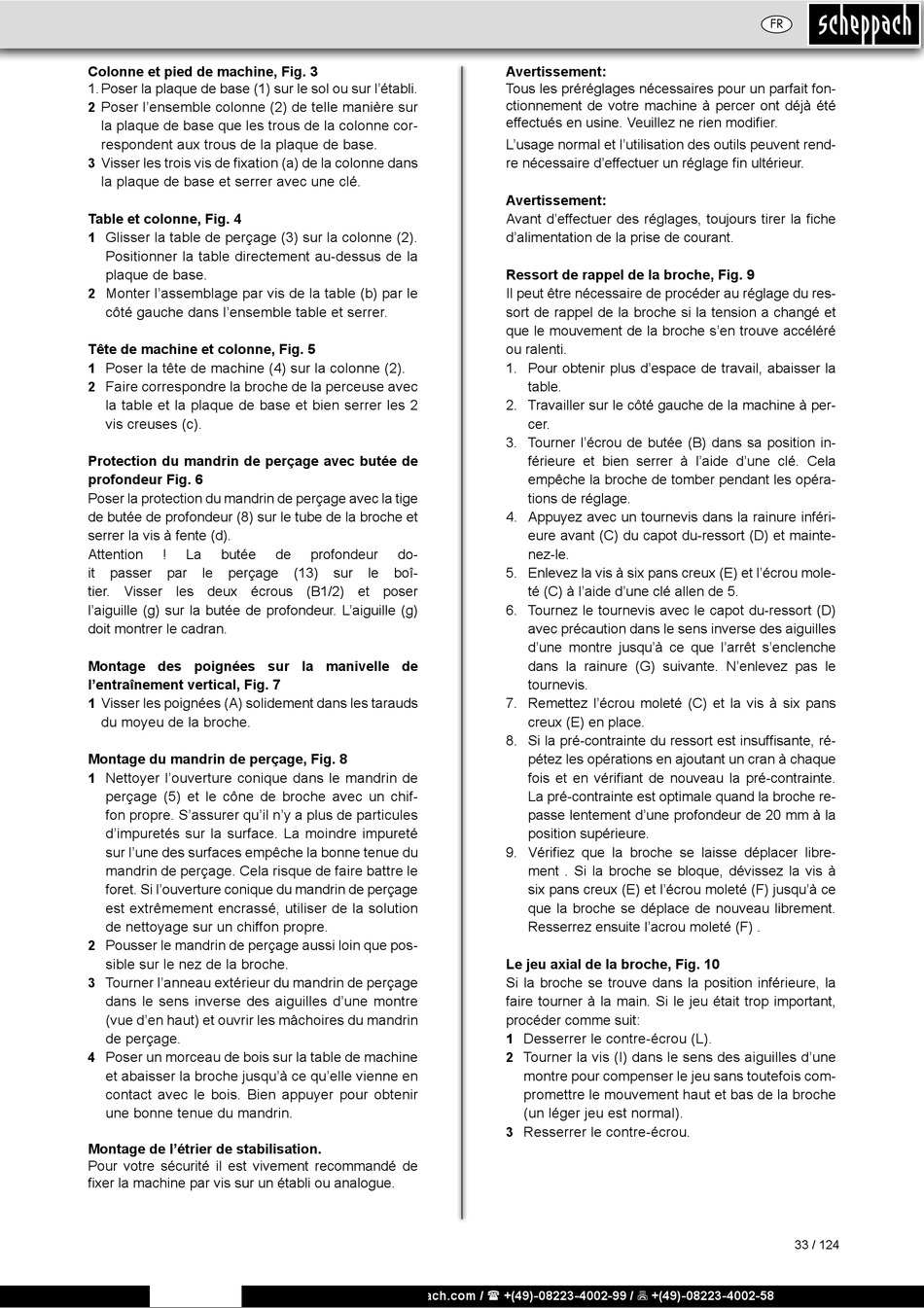

Colonne et pied de machine, Fig. 3
1. Poser la plaque de base (1) sur le sol ou sur l'établi.
Poser l'ensemble colonne (2) de telle manière sur
2
la plaque de base que les trous de la colonne cor-
respondent aux trous de la plaque de base.
Visser les trois vis de fixation (a) de la colonne dans
3
la plaque de base et serrer avec une clé.
Table et colonne, Fig. 4
Glisser la table de perçage (3) sur la colonne (2).
1
Positionner la table directement au-dessus de la
plaque de base.
Monter l'assemblage par vis de la table (b) par le
2
côté gauche dans l'ensemble table et serrer.
Tête de machine et colonne, Fig. 5
Poser la tête de machine (4) sur la colonne (2).
1
Faire correspondre la broche de la perceuse avec
2
la table et la plaque de base et bien serrer les 2
vis creuses (c).
Protection du mandrin de perçage avec butée de
profondeur Fig. 6
Poser la protection du mandrin de perçage avec la tige
de butée de profondeur (8) sur le tube de la broche et
serrer la vis à fente (d).
Attention ! La butée
it passer par le perçage
tier. Visser les deux écrous (B1/2) et poser
l'aiguille (g) sur la butée de profondeur. L'aiguille (g)
doit montrer le cadran.
Montage des poignées sur la manivelle de
l'entraînement vertical, Fig. 7
1 Visser les poignées (A) solidement dans les tarauds
du moyeu de la broche.
Montage du mandrin de perçage, Fig. 8
Nettoyer l'ouverture conique dans le mandrin de
1
perçage (5) et le cône de broche avec un chif-
fon propre. S'assurer qu'il n'y a plus de particules
d'impuretés sur la surface. La moindre impureté
sur l'une des surfaces empêche la bonne tenue du
mandrin de perçage. Cela risque de faire battre le
foret. Si l'ouverture conique du mandrin de perçage
est extrêmement encrassé, utiliser de la solution
de nettoyage sur un chiffon propre.
2 Pousser le mandrin de perçage aussi loin que pos-
sible sur le nez de la broche.
Tourner l'anneau extérieur du mandrin de perçage
3
dans le sens inverse des aiguilles d'une montre
(vue d'en haut) et ouvrir les mâchoires du mandrin
de perçage.
4 Poser un morceau de bois sur la table de machine
et abaisser la broche jusqu'à ce qu'elle vienne en
contact avec le bois. Bien appuyer pour obtenir
une bonne tenue du mandrin.
Montage de l'étrier de stabilisation.
Pour votre sécurité il est vivement recommandé de
fixer la machine par vis sur un établi ou analogue.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
de profondeur do-
(13) sur le boî-
Avertissement:
Tous les préréglages nécessaires pour un parfait fon-
ctionnement de votre machine à percer ont déjà été
effectués en usine. Veuillez ne rien modifier.
L'usage normal et l'utilisation des outils peuvent rend-
re nécessaire d'effectuer un réglage fin ultérieur.
Avertissement:
Avant d'effectuer des réglages, toujours tirer la fiche
d'alimentation de la prise de courant.
Ressort de rappel de la broche, Fig. 9
Il peut être nécessaire de procéder au réglage du res-
sort de rappel de la broche si la tension a changé et
que le mouvement de la broche s'en trouve accéléré
ou ralenti.
1. Pour obtenir plus d'espace de travail, abaisser la
table.
2. Travailler sur le côté gauche de la machine à per-
cer.
3. Tourner l'écrou de butée (B) dans sa position in-
férieure et bien serrer à l'aide d'une clé. Cela
empêche la broche de tomber pendant les opéra-
tions de réglage.
4. Appuyez avec un tournevis dans la rainure inféri-
eure avant (C) du capot du-ressort (D) et mainte-
nez-le.
5. Enlevez la vis à six pans creux (E) et l'écrou mole-
té (C) à l'aide d'une clé allen de 5.
6. Tournez le tournevis avec le capot du-ressort (D)
avec précaution dans le sens inverse des aiguilles
d'une montre jusqu'à ce que l'arrêt s'enclenche
dans la rainure (G) suivante. N'enlevez pas le
tournevis.
7. Remettez l'écrou moleté (C) et la vis à six pans
creux (E) en place.
8. Si la pré-contrainte du ressort est insuffisante, ré-
pétez les opérations en ajoutant un cran à chaque
fois et en vérifiant de nouveau la pré-contrainte.
La pré-contrainte est optimale quand la broche re-
passe lentement d'une profondeur de 20 mm à la
position supérieure.
9. Vérifiez que la broche se laisse déplacer libre-
ment . Si la broche se bloque, dévissez la vis à
six pans creux (E) et l'écrou moleté (F) jusqu'à ce
que la broche se déplace de nouveau librement.
Resserrez ensuite l'acrou moleté (F) .
Le jeu axial de la broche, Fig. 10
Si la broche se trouve dans la position inférieure, la
faire tourner à la main. Si le jeu était trop important,
procéder comme suit:
Desserrer le contre-écrou (L).
1
2 Tourner la vis (I) dans le sens des aiguilles d'une
montre pour compenser le jeu sans toutefois com-
promettre le mouvement haut et bas de la broche
(un léger jeu est normal).
Resserrer le contre-écrou.
3
