5
MONTAGE
42 B E T R I E B S A N L E I T U N G | NAV245
Dabei muss die horizontale Mitte der Zieltafeln in der gleichen Höhe h wie die Scan‐
ebene des Scanners montiert werden, zur Orientierung kann die Markierung in Form
einer Raute am Gehäusefenster (Rückseite des Geräts) verwendet werden.

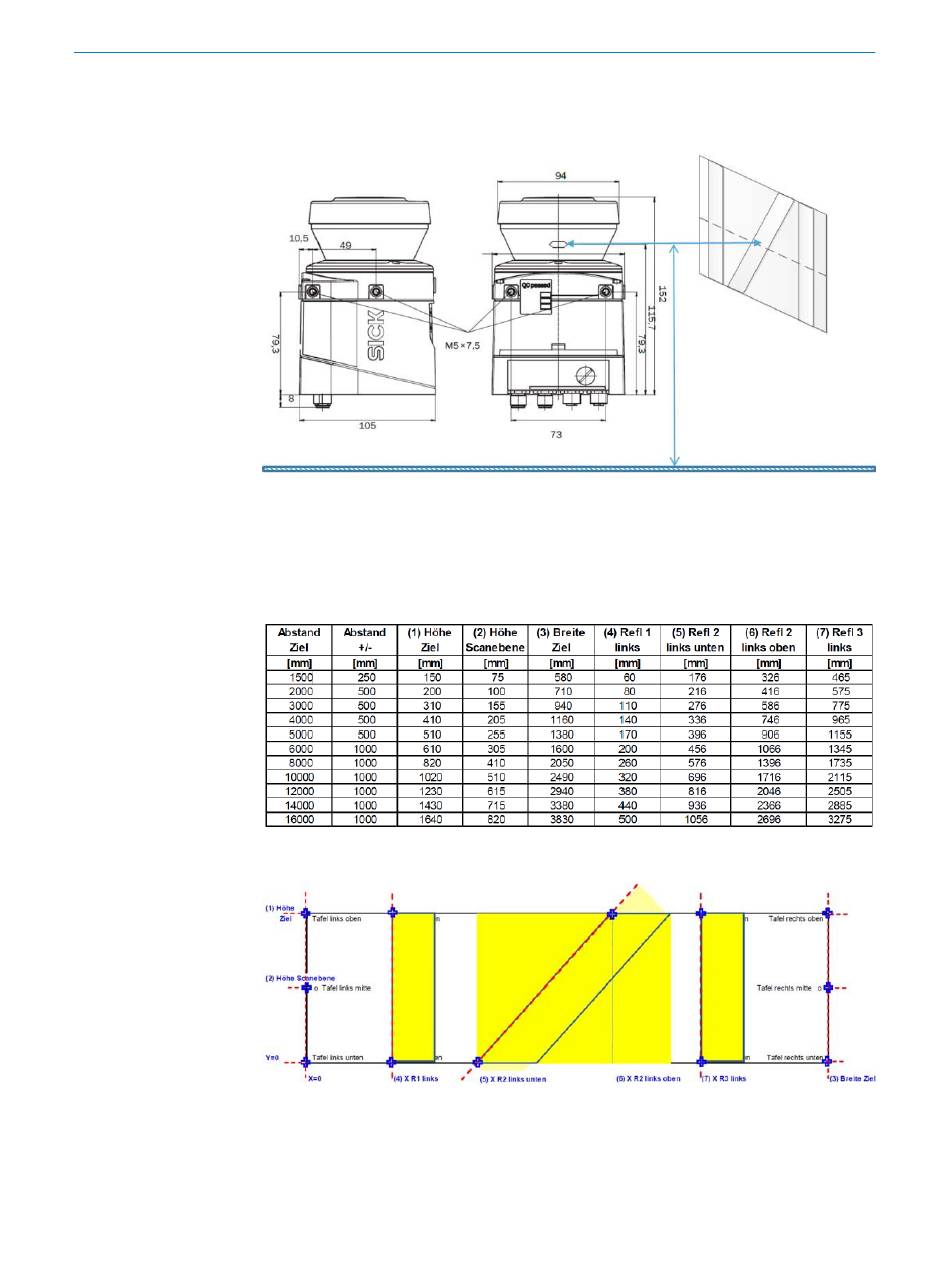

Abbildung 27: Korrekte Montagehöhe der Zieltafeln
Die Ausrichtung kann vereinfacht werden, indem das Gerät für die Einrichtung der
Zieltafeln durch ein Lasernivellierer z. B. BOSCH Linienlaser GLL ersetzt wird.
Die Größe der Zieltafel hängt vom Montageabstand zum Scanner ab und kann der
folgenden Tabelle entnommen werden:
Abbildung 28: Zieltafel für Abstände von 1,25 bis 15 m
Abbildung 29: Korrekte Anbringung der Zieltafeln
Als Reflektormaterial wird eine Folie von 3M mit einer Breite von 55 mm empfohlen,
welche als Rollenware (Breite 50 mm / Länge 25 m) unter der SICK-Bestellnummer
5319981 erhältlich ist
