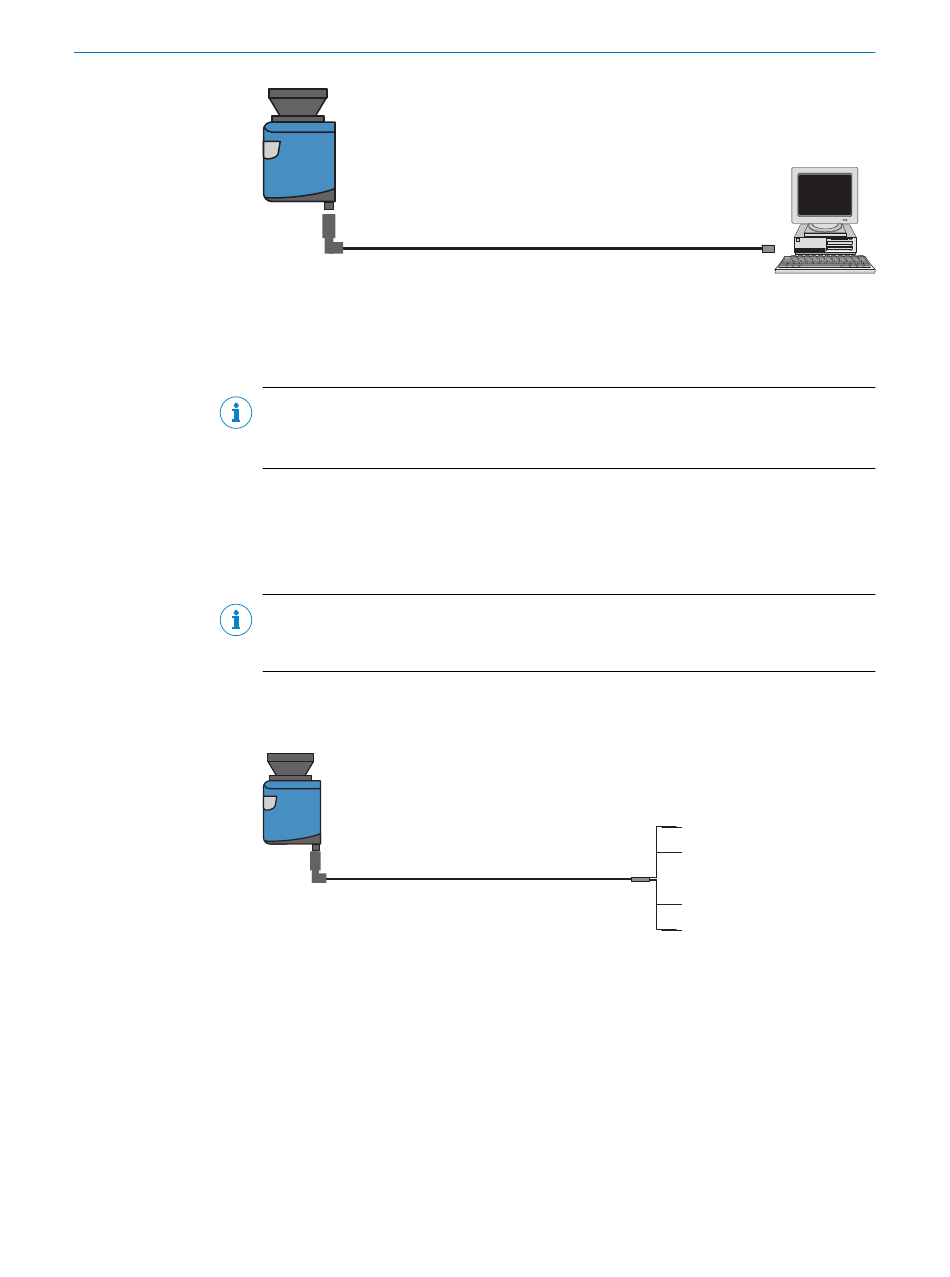

6.4.1 Beschalten der M12-Rundsteckverbinder am Gerät
8018477/1Q3X/2024-11-26 | SICK
Irrtümer und Änderungen vorbehalten
Stecker
Artikelnummer: 6034415, 5 m
M12x4
Artikelnummer: 6030928, 10 m
Artikelnummer: 6036158, 20 m
HINWEIS
Anschluss des Geräts nur an den vorgesehenen M12-Rundsteckverbindern vornehmen!
Verwenden Sie nur Steckverbinder, die der Schutzart IP 67 entsprechen.
Zum Anschluss an den M12-Rundsteckverbindern stehen vorkonfektionierte Leitungen
als Zubehör zur Verfügung. Diese bestehen aus dem Rundsteckverbinder und 5, 10
oder 20 m Leitung mit offenem Ende.
Anschluss der Spannungsversorgung am Gerät
HINWEIS
Geänderte PIN-Belegung bei Variante NAV245-10100S01
Geräts", Seite 50.
Bei den Anschlussleitungen Art.Nr. 6036159, Art.Nr. 6036160 und Art.Nr. 6036161
sind die Leitungen für GND und GND heat. entweder blau und schwarz oder gelb und
grün.
Dose
M12x5 Artikelnummer: 6036159, 5 m
Artikelnummer: 6036160, 10 m
Artikelnummer: 6036161, 20 m
ELEKTRISCHE INSTALLATION
Stecker
RJ-45
8-polig
siehe „Anschlüsse des
Braun = Vs
Weiß = Vs Heizung
Blau | Gelb = GND
Schwarz | Grün = GND Heizung
