3000 FC
Bedienungshandbuch

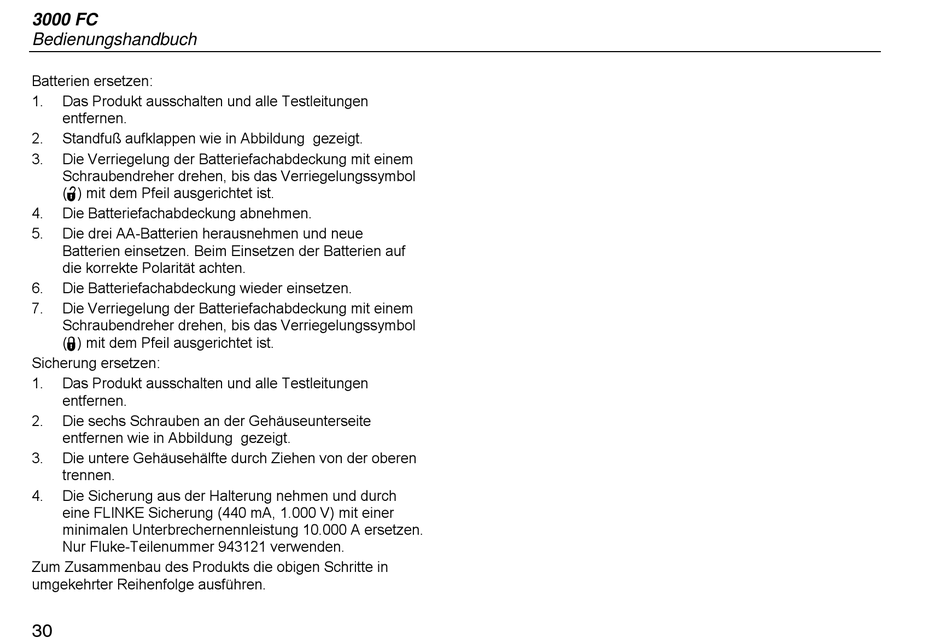

Batterien ersetzen:
1.
Das Produkt ausschalten und alle Testleitungen
entfernen.
2.
Standfuß aufklappen wie in Abbildung gezeigt.
3.
Die Verriegelung der Batteriefachabdeckung mit einem
Schraubendreher drehen, bis das Verriegelungssymbol
() mit dem Pfeil ausgerichtet ist.
4.
Die Batteriefachabdeckung abnehmen.
5.
Die drei AA-Batterien herausnehmen und neue
Batterien einsetzen. Beim Einsetzen der Batterien auf
die korrekte Polarität achten.
6.
Die Batteriefachabdeckung wieder einsetzen.
7.
Die Verriegelung der Batteriefachabdeckung mit einem
Schraubendreher drehen, bis das Verriegelungssymbol
() mit dem Pfeil ausgerichtet ist.
Sicherung ersetzen:
1.
Das Produkt ausschalten und alle Testleitungen
entfernen.
2.
Die sechs Schrauben an der Gehäuseunterseite
entfernen wie in Abbildung gezeigt.
3.
Die untere Gehäusehälfte durch Ziehen von der oberen
trennen.
4.
Die Sicherung aus der Halterung nehmen und durch
eine FLINKE Sicherung (440 mA, 1.000 V) mit einer
minimalen Unterbrechernennleistung 10.000 A ersetzen.
Nur Fluke-Teilenummer 943121 verwenden.
Zum Zusammenbau des Produkts die obigen Schritte in
umgekehrter Reihenfolge ausführen.
30
