3000 FC
Bedienungshandbuch

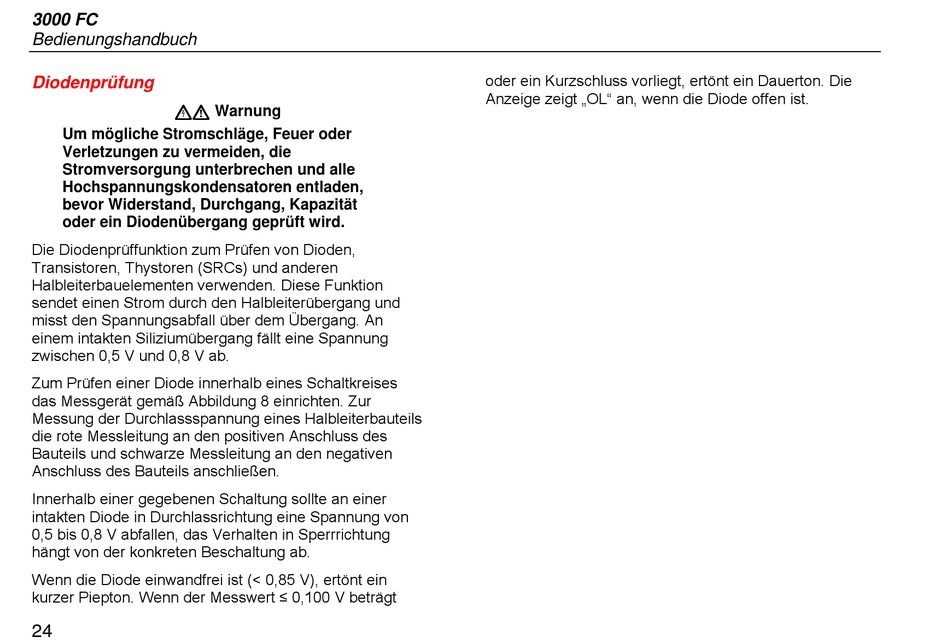

Diodenprüfung
Warnung
Um mögliche Stromschläge, Feuer oder
Verletzungen zu vermeiden, die
Stromversorgung unterbrechen und alle
Hochspannungskondensatoren entladen,
bevor Widerstand, Durchgang, Kapazität
oder ein Diodenübergang geprüft wird.
Die Diodenprüffunktion zum Prüfen von Dioden,
Transistoren, Thystoren (SRCs) und anderen
Halbleiterbauelementen verwenden. Diese Funktion
sendet einen Strom durch den Halbleiterübergang und
misst den Spannungsabfall über dem Übergang. An
einem intakten Siliziumübergang fällt eine Spannung
zwischen 0,5 V und 0,8 V ab.
Zum Prüfen einer Diode innerhalb eines Schaltkreises
das Messgerät gemäß Abbildung 8 einrichten. Zur
Messung der Durchlassspannung eines Halbleiterbauteils
die rote Messleitung an den positiven Anschluss des
Bauteils und schwarze Messleitung an den negativen
Anschluss des Bauteils anschließen.
Innerhalb einer gegebenen Schaltung sollte an einer
intakten Diode in Durchlassrichtung eine Spannung von
0,5 bis 0,8 V abfallen, das Verhalten in Sperrrichtung
hängt von der konkreten Beschaltung ab.
Wenn die Diode einwandfrei ist (< 0,85 V), ertönt ein
kurzer Piepton. Wenn der Messwert ≤ 0,100 V beträgt
24
oder ein Kurzschluss vorliegt, ertönt ein Dauerton. Die
Anzeige zeigt „OL" an, wenn die Diode offen ist.
