- Seite 1 3000 FC Wireless Multimeter Bedienungshandbuch May 2014, Rev. 1, 9/16 (German) © 2014-2016 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Seite 2 BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Titel Seite Einführung ........................1 Kontaktaufnahme mit Fluke .................... 1 Sicherheitsinformationen ....................1 Gefährliche Spannung ....................5 Warnung bei falsch angeschlossenen Messleitungen ............ 5 Batteriesparmodus (automatische Abschaltung) ............5 Funkschnittstelle ......................5 MIN-MAX-AVG-Aufzeichnungsmodus ................6 Anzeigehaltemodus (HOLD) ..................7 Gelbe Taste ........................ - Seite 4 3000 FC Bedienungshandbuch Einrichten der drahtlosen Funkverbindung ..............13 Koppeln mit Fluke Connect App................14 Koppeln mit drahtlosen Messgeräten ................ 14 Trennen der drahtlosen Funkverbindung ..............17 Grundlegende Messungen .................... 17 Wechsel- und Gleichspannungsmessungen ............. 17 Volt-Hertz-Verhältnis ....................19 Widerstandsmessungen ................... 20 Kapazitätsmessungen ....................
-
Seite 5: Einführung

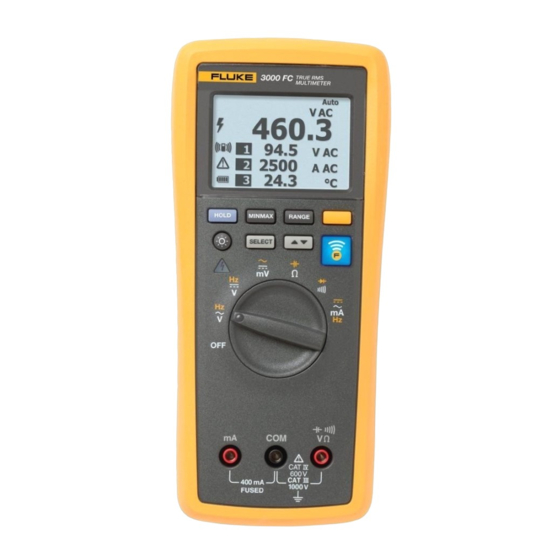

Verletzungen sind vor Verwendung des Produkts alle Sicherheitsinformationen zu Gehen Sie zur Produktregistrierung auf die Website lesen. http://register.fluke.com. Das 3000 FC Wireless Multimeter (das Produkt) ist ein Um die aktuellen Ergänzungen des Handbuchs Echteffektiv-Digitalmultimeter. anzuzeigen, zu drucken oder herunterzuladen, besuchen Sie die Website Kontaktaufnahme mit Fluke http://us.fluke.com/usen/support/manuals. - Seite 6 3000 FC Bedienungshandbuch Warnung kennzeichnet Situationen und Aktivitäten, die • Keine spannungsführenden Teile > für den Anwender gefährlich sind. Vorsicht kennzeichnet 30 V AC eff, 42 V AC Spitze oder 60 V DC Situationen und Aktivitäten, durch die das Produkt oder berühren.
- Seite 7 Wireless Multimeter Sicherheitsinformationen • • Um falsche Messungen zu vermeiden, Bleiben Sie mit den Fingern hinter den müssen die Batterien ausgetauscht Fingerschutzvorrichtungen an den werden, wenn ein niedriger Ladezustand Messspitzen. angezeigt wird. • Die Messfühler nicht an eine • Das Batteriefach muss vor Verwendung Spannungsquelle halten, wenn die des Produkts geschlossen und verriegelt Messleitungen mit Stromklemmen...
- Seite 8 3000 FC Bedienungshandbuch Tabelle 1. Symbole Symbol Beschreibung Symbol Beschreibung WARNUNG. GEFÄHRLICHE SPANNUNG. Risiko von WARNUNG. GEFAHR. Stromschlägen. Benutzerdokumentation beachten. Mindestabschaltleistung der Sicherung Entspricht den Richtlinien der Entspricht den einschlägigen australischen Sicherheits- Europäischen Union.
-
Seite 9: Gefährliche Spannung
Fluke Cloud™ speichern und die Daten mit Ihrem Team austauschen. Batteriesparmodus (automatische • Bis zu drei Wireless-Messgeräte der 3000 FC Serie. Abschaltung) Stellen alle Messungen auf einer einzigen Anzeige Um den Stromverbrauch zu senken, verfügt das Produkt dar. -
Seite 10: Min-Max-Avg-Aufzeichnungsmodus
3000 FC Bedienungshandbuch Die vollständigen Informationen zu Funkfrequenzdaten ist während einer MIN-MAX-AVG-Aufnahme finden Sie auf www.fluke.com/manuals; suchen Sie nach deaktiviert. „Radio Frequency Data Class B“. drücken. und Max werden am Anleitungen zum Einrichten und Verwenden der oberen Rand der Anzeige dargestellt. Die Messung Drahtlosfunktechnologie im Produkt finden Sie unter in der Anzeige ist der gemessene Maximalwert. -
Seite 11: Anzeigehaltemodus (Hold)
Wireless Multimeter Anzeigehaltemodus (HOLD) Anzeigehaltemodus (HOLD) Gelbe Taste Um das Produkt auf eine andere Messfunktion Warnung einzustellen, die gelbe Taste drücken. Die Zur Vermeidung von Stromschlag, Brand unterschiedlichen Funktionen stehen in gelber Schrift oder Verletzungen nicht den rund um den Drehschalter. Frequenz, mV Wechselstrom Anzeigehaltemodus (HOLD) zur Messung (AC), Kapazität, Diodentest und mA Gleichstrom (DC) unbekannter Potenziale verwenden. -
Seite 12: Manuelle Und Automatische Messbereichswahl
3000 FC Bedienungshandbuch Manuelle und automatische Einschaltoptionen Messbereichswahl Zum Einstellen von Einschaltoptionen die in Tabelle 2 abgebildete Taste drücken und halten, während das Das Produkt kann auf manuelle oder automatische Produkt eingeschaltet wird. Messbereichswahl eingestellt werden. Bei der automatischen Messbereichswahl wird der Messbereich Tabelle 2. -
Seite 13: Funktionen
Wireless Multimeter Funktionen Funktionen Tabelle 3 bis 5 sind Listen der Produktfunktionen mit Beschreibungen. Tabelle 3. Eingänge gxr001.eps Buchse Beschreibung mA – Eingang für 3,00 mA bis 400,0 mA Strommessungen und Stromfrequenz. COM – Rückflussanschluss für alle Messungen. ... - Seite 14 3000 FC Bedienungshandbuch Tabelle 4. Drehschalterpositionen Schalterposition Funktion Gleichspannung von 1 mV bis 1000 V. Zur Frequenzmessung von 2 Hz bis 99,99 kHz drücken. Wechselspannungsmessung von 60.0 mV bis 1000 V. Zur Frequenzmessung von 2 Hz bis 99,99 kHz drücken.
- Seite 15 Wireless Multimeter Funktionen Tabelle 5. Drucktasten Taste Schalterposition Funktion Drücken, um die Frequenz auszuwählen. Drücken, um die Frequenz auszuwählen. Drücken, um Millivolt Wechselspannung (AC) auszuwählen. Drücken, um die Kapazität auszuwählen. Drücken, um den Diodentest auszuwählen. Einmal drücken, um Milliampere Gleichstrom (DC) auszuwählen. Zweimal drücken, um Wechselstromfrequenz auszuwählen.
-
Seite 16: Funktion
Unabhängig von Anzeige zu sehen, wenn der Sender eingeschaltet ist. Schalterposition • Sendet im App-Modus Messungen an die Fluke Connect App auf mobilen Geräten. • 1 Sekunde lang gedrückt halten, um den Sender auszuschalten, sofern der Funkmodus aktiv war. Diese Funktion bleibt auf AC oder DC, wenn der Funktionsschalter in eine andere Position und wieder zurückgestellt wird, auch wenn er in die Aus- Position und wieder auf diese Funktion gestellt wird. -
Seite 17: Verhalten Von Echteffektivwert-Messgeräten Bei Wechselstrom-Nulleingang
Verhalten von Echteffektivwert-Messgeräten bei Wechselstrom-Nulleingang Verhalten von Echteffektivwert- Einrichten der drahtlosen Funkverbindung Messgeräten bei Wechselstrom- Das Produkt verwendet Wireless-Funktechnologie, um Messungen an andere Wireless-Messgeräte oder die Fluke Nulleingang ® Connect App zu senden oder von diesen zu empfangen. Durchschnittswert-Messgeräte können nur reine Die Funkreichweite beträgt bis zu 20 m (66 ft). -
Seite 18: Koppeln Mit Fluke Connect App
Wenn sich der Sender des Produkts im Modus „App 24.14 (send)“ (App (senden)) befindet, können Sie die Messergebnisse über die Fluke Connect App auf einem mobilen Gerät anzeigen, speichern und weiterleiten. Koppeln mit der Fluke Connect App: Das Produkt einschalten (beim ersten Einschalten ist ID# 1 der Sender ausgeschaltet). - Seite 19 Wireless Multimeter Einrichten der drahtlosen Funkverbindung drücken, um den Sender einzuschalten. Der Hinweis Bildschirm zu Auswahl des Funkmodus wird Wenn auch nach 2 Minuten keine Funksignale angezeigt. empfangen werden, wird der Sender im Gerät ausgeschaltet. Starten der Erkennung: drücken, um die Option Tools (receive) (Geräte Nach Abschluss der Erkennung geschieht Folgendes: (empfangen)) auszuwählen.
- Seite 20 3000 FC Bedienungshandbuch Es können bis zu 3 Messgeräte ausgewählt und ihre Im Modus „Tool (receive)“ geschieht Folgendes: Messwerte auf der Produktanzeige dargestellt werden. • Die Anzeige wird aktualisiert und zeigt nun die Live- Das Produkt bleibt ca. 2 Minuten lang im Messungen für jedes ausgewählte Messgerät an (bis...
-
Seite 21: Trennen Der Drahtlosen Funkverbindung
Wireless Multimeter Grundlegende Messungen Trennen der drahtlosen Funkverbindung Grundlegende Messungen Es gibt mehrere Möglichkeiten, die Funkverbindung Warnung zwischen einem Messgerät und dem Produkt zu trennen. Um mögliche Stromschläge, Feuer oder • Das Messgerät ausschalten. Verletzungen zu vermeiden, die Stromversorgung unterbrechen und alle •... - Seite 22 3000 FC Bedienungshandbuch mV Gleichspannung V Wechselspannung V Gleichspannung gzv002.eps Abbildung 1. Wechsel- und Gleichspannungsmessungen...
-
Seite 23: Volt-Hertz-Verhältnis
Wireless Multimeter Grundlegende Messungen Volt-Hertz-Verhältnis Volt/Hz Das Produkt kann das Verhältnis von Volt zur Frequenz eines Wechselstromsignals anzeigen. Das Produkt wie in Abbildung 2 einstellen, um das Volt-Hertz-Verhältnis anzuzeigen. Volt/Hz Wenn das Produkt auf die Volt/Hz-Funktion eingestellt ist, wird der Spannungsbereich auf manuell gestellt. Wenn die Spannung auf einen Wert jenseits des Messbereichs ansteigt, ist auf der Anzeige OL zu sehen. -
Seite 24: Widerstandsmessungen
3000 FC Bedienungshandbuch Widerstandsmessungen Warnung Um mögliche Stromschläge, Feuer oder Verletzungen zu vermeiden, die Stromversorgung unterbrechen und alle Hochspannungskondensatoren entladen, bevor Widerstand, Durchgang, Kapazität oder ein Diodenübergang geprüft wird. Bei Widerstandsmessungen sendet das Messgerät einen geringen Strom durch den Schaltkreis. Da der Strom durch alle möglichen Pfade zwischen den Messfühlern... -
Seite 25: Kapazitätsmessungen
Wireless Multimeter Grundlegende Messungen Kapazitätsmessungen Warnung Um mögliche Stromschläge, Feuer oder Verletzungen zu vermeiden, die Stromversorgung unterbrechen und alle Hochspannungskondensatoren entladen, bevor Widerstand, Durchgang, Kapazität oder ein Diodenübergang geprüft wird. Die Kapazitätsbereiche betragen 1000 nF, 10,00 μF, 100,0 μF und 9999 μF. Zum Messen der Kapazität das Produkt gemäß... -
Seite 26: Durchgangsprüfung
3000 FC Bedienungshandbuch Durchgangsprüfung Warnung Zur Vermeidung möglicher Stromschläge, von Feuer oder Verletzungen die Stromversorgung unterbrechen und alle Hochspannungskondensatoren entladen, bevor Widerstand, Durchgang, Kapazität oder ein Diodenübergang gemessen wird. Bei der Durchgangsprüfung ertönt ein akustisches Signal, wenn ein Kurzschluss festgestellt wird. Durch den Signalgeber können Durchgangsprüfungen ohne Blick auf... -
Seite 27: Wechselstrom- Oder Gleichstrommessungen
Wireless Multimeter Grundlegende Messungen Wechselstrom- oder Gleichstrommessungen Die Stromversorgung abschalten, den Stromkreis unterbrechen, das Produkt in Reihe schalten und dann Warnung die Stromversorgung einschalten. Zur Vermeidung von Stromschlag, Brand Die Strombereiche betragen 60,00 mA und 400,0 mA. oder Verletzungen sind folgende Hinweise zu Zum Messen des Wechsel- und Gleichstroms das beachten: Produkt gemäß... - Seite 28 3000 FC Bedienungshandbuch gxr007.eps Abbildung 6. Wechselstrom- und Gleichstrommessungen...
-
Seite 29: Diodentest
Wireless Multimeter Grundlegende Messungen Diodentest Innerhalb eines Stromkreises sollte an einer intakten Diode in Durchlassrichtung eine Spannung von 0,5 bis Warnung 0,8 V abfallen, das Verhalten in Sperrrichtung hängt von Um mögliche Stromschläge, Feuer oder der konkreten Beschaltung ab. Verletzungen zu vermeiden, die Wenn die Diode einwandfrei ist (<... -
Seite 30: Vorwärts-Bias
3000 FC Bedienungshandbuch Rückwärts-Bias Vorwärts-Bias Gute Diode Gute Diode Schlechte Diode Schlechte Diode OFFEN BEEP kurzgeschlossen gzv006.eps Abbildung 7. Diodentest... -
Seite 31: Frequenzmessung
Wireless Multimeter Grundlegende Messungen Frequenzmessung Zum Messen der Frequenz das Messgerät gemäß Abbildung 8 einrichten. Bei einer Frequenzmessung wird gemessen, wie oft pro Sekunde ein Wechselspannungs- oder Wechselstromsignal einen bestimmten Schwellenwert durchläuft Das Produkt wählt automatisch einen der vier folgenden Frequenzbereiche aus: 99,99 Hz, 999,9 Hz, 9,999 kHz und 99,99 kHz. - Seite 32 3000 FC Bedienungshandbuch Wechsel-/Gleichspannungsfrequenz Wechselstromfrequenz gzv008.eps Abbildung 8. Frequenzmessung...
-
Seite 33: Wartung Und Pflege
Wireless Multimeter Wartung und Pflege Wartung und Pflege Schmutz, der sich in den Buchsen verfangen hat, herausschütteln. Warnung Einen sauberen Tupfer in eine milde Lösung von Zur Vermeidung von Stromschlag oder Reinigungsmittel und Wasser einlegen. Verletzungen sind folgende Vorschriften zu Jede Buchse mit dem Tupfer reinigen. -
Seite 34: Ersetzen Von Batterien Und Sicherungen
3000 FC Bedienungshandbuch Ersetzen von Batterien und Sicherungen Warnung Zur Vermeidung von Stromschlag, Brand oder Verletzungen sind folgende Hinweise zu beachten: • Die durchgebrannte Sicherung gegen eine neue Sicherung vom gleichen Typ austauschen, um den Schutz vor Lichtbögen aufrechtzuerhalten. - Seite 35 Wireless Multimeter Wartung und Pflege Batterien ersetzen: Sicherung ersetzen: Das Produkt ausschalten und alle Testleitungen Das Produkt ausschalten und alle Testleitungen entfernen. entfernen. Standfuß aufklappen wie in Abbildung 10 gezeigt. Die sechs Schrauben an der Gehäuseunterseite entfernen wie in Abbildung 10 gezeigt. Die Verriegelung der Batteriefachabdeckung mit einem Schraubendreher drehen, bis das Die untere Gehäusehälfte durch Ziehen von der...
- Seite 36 3000 FC Bedienungshandbuch gxr010.eps Abbildung 10. Ersetzen von Batterien und Sicherungen...
-
Seite 37: Kundendienst Und Ersatzteile
Batterie, AA 1,5 V 376756 Batteriefachabdeckung (einschließlich Neigefuß) 4207624 Dichtung, Batteriefachabdeckung 4137532 Messleitungssatz TL175 Krokodilklemme, schwarz AC175 Krokodilklemme, rot 3000 FC Digitalmultimeter Kurzanleitung 4231002 Sicherheitsinformationen für 3000 FC Digitalmultimeter 4231677 Zur Gewährleistung der Sicherheit ausschließlich exakt diese Ersatzsicherungen verwenden. ... - Seite 38 3000 FC Bedienungshandbuch 3000 FC Schnellreferenz Batteriefachabdeckung Batterie AA x 1,5 V TL175 Messleitungssatz 3000 FC Sicherheitsinformationen Sicherung 440 mA 1000 V, Fast AC175 Krokodilklemmen mit Gewinde gzv012.eps Abbildung 11. Ersatzteile...
- Seite 39 Wireless Multimeter Kundendienst und Ersatzteile Tabelle 7. Zubehör Pos. Beschreibung TPAK ToolPak Magnetischer Aufhänger FLK-A3000 FC Wireless-Wechselstromzange a3000 FC – Wechselstrommessungen bis 400 Ampere FLK-A3001 FC Wechselstrommodul a3001 FC iFlex – Wechselstrommessungen bis zu 2500 Ampere FLK-A3002 FC Wireless-Gleich-/Wechselstromzange a3002 FC – Gleich- und Wechselstrommessungen mit den Stromzangen i 410 oder i1010 FLK-A3003 FC a3003 FC Wireless-Gleichstrommesszange –...
-
Seite 40: Technische Daten
3000 FC Bedienungshandbuch Technische Daten Maximale Spannung zwischen beliebiger Anschlussklemme und Schutzerde ....1000 V Frequenz-Überlastschutz ........≤10 V-Hz Sicherungsschutz für mA-Eingänge ....0,44 A, 1000 V, IR 10 kA Anzeige Aktualisierungsrate ..........4/s Volt, Ampere, Ohm ..........6000 Zählschritte Frequenz ............. - Seite 41 Wireless Multimeter Technische Daten Sicherheit Allgemein............. IEC 61010-1: Verschmutzungsgrad 2 Messung .............. IEC 61010-2-033: CAT IV 600 V, CAT III 1.000 V Elektromagnetische Verträglichkeit (EMV) International ............IEC 61326-1: Elektromagnetische Umgebung tragbarer Geräte, IEC 61326-2-2 CISPR 11: Gruppe 1, Klasse A Gruppe 1: Ausstattung verfügt absichtlich über leitend gekoppelte Hochfrequenzenergie.
-
Seite 42: Wechselspannung
3000 FC Bedienungshandbuch Für alle Spezifikationen gilt Folgendes: Genauigkeit ist spezifiziert für die Dauer von einem Jahr ab Kalibrierung, bei Betriebstemperaturen von 18 °C bis 28 °C mit relativer Feuchtigkeit von 0 % bis 90 %. Genauigkeit spezifiziert als ±([% der Anzeige] + [Anzahl der niederwertigsten Stellen]). -
Seite 43: Gleichspannung, Durchgang, Widerstand, Diodentest Und Kapazität
Wireless Multimeter Technische Daten Gleichspannung, Durchgang, Widerstand, Diodentest und Kapazität Funktion Bereich Auflösung Genauigkeit 600,0 mV 0,1 mV 0,09 % + 2 6,000 V 0,001 V 60,00 V 0,01 V 0,09 % + 2 600,0 V 0,1 V 1000 V 0,15 % + 2 600 Ω... -
Seite 44: Wechselstrom Und Gleichstrom
3000 FC Bedienungshandbuch Wechselstrom und Gleichstrom Funktion Messbereich Auflösung Genauigkeit 60,00 mA 0,01 mA 1,5 % + 3 (45 Hz bis 1 kHz) 0,1 mA 400,0 mA 60,00 mA 0,01 mA 0,5 % + 3 400,0 mA 0,1 mA Alle Wechselspannungsbereiche sind von 5 % bis 100 % des Bereichs spezifiziert. -
Seite 45: Empfindlichkeit Des Frequenzzählers
Wireless Multimeter Technische Daten Empfindlichkeit des Frequenzzählers Typische Empfindlichkeit (Effektivwert Sinuswelle) [1] [2] Eingangsbereich 2 Hz bis 45 Hz 45 Hz bis 10 kHz 10 kHz bis 20 kHz 20 kHz bis 50 kHz 50 kHz bis 100 kHz 0,5 V 0,6 V 1,0 V 2,8 V... -
Seite 46: Eingangskenndaten
3000 FC Bedienungshandbuch Eingangskenndaten Eingangsimpedanz Gleichtaktunterdrückungs-verhältnis Funktion Überlastschutz Gegentaktunterdrückung (nominell) (1 kΩ unausgeglichen) 1100 V eff. >10 MΩ <100 pF >120 dB bei DC, 50 Hz oder 60 Hz >60 dB bei 50 Hz oder 60 Hz 1100 V eff.
