ELEKTRISCHE INSTALLATION
38 B E T R I E B S A N L E I T U N G | Inspector83x
• Bei einer Versorgungsspannung von DC 24 V ± 20 % sind die Leitungen mit
einer separaten Sicherung zu schützen. Die Art der erforderlichen Sicherung hängt
vom verwendeten Kabel ab (typischerweise Kabel M12 17-polig mit Sicherung
2 A). Setzen Sie die Sicherung in den Versorgungsstromkreis am Anfang des
Versorgungskabels ein.
• Um Schutz gegen Kurzschluss/Überlast in den kundenseitigen Versorgungsleitun‐
gen zu gewährleisten, sind die Leiterquerschnitte entsprechend den geltenden
Normen auszuwählen und auszuführen.

Stromversorgung/serielle Schnittstelle/IO

12 2 1 11
3 10
13 16
4 9
17 8
5 14 6 7 15

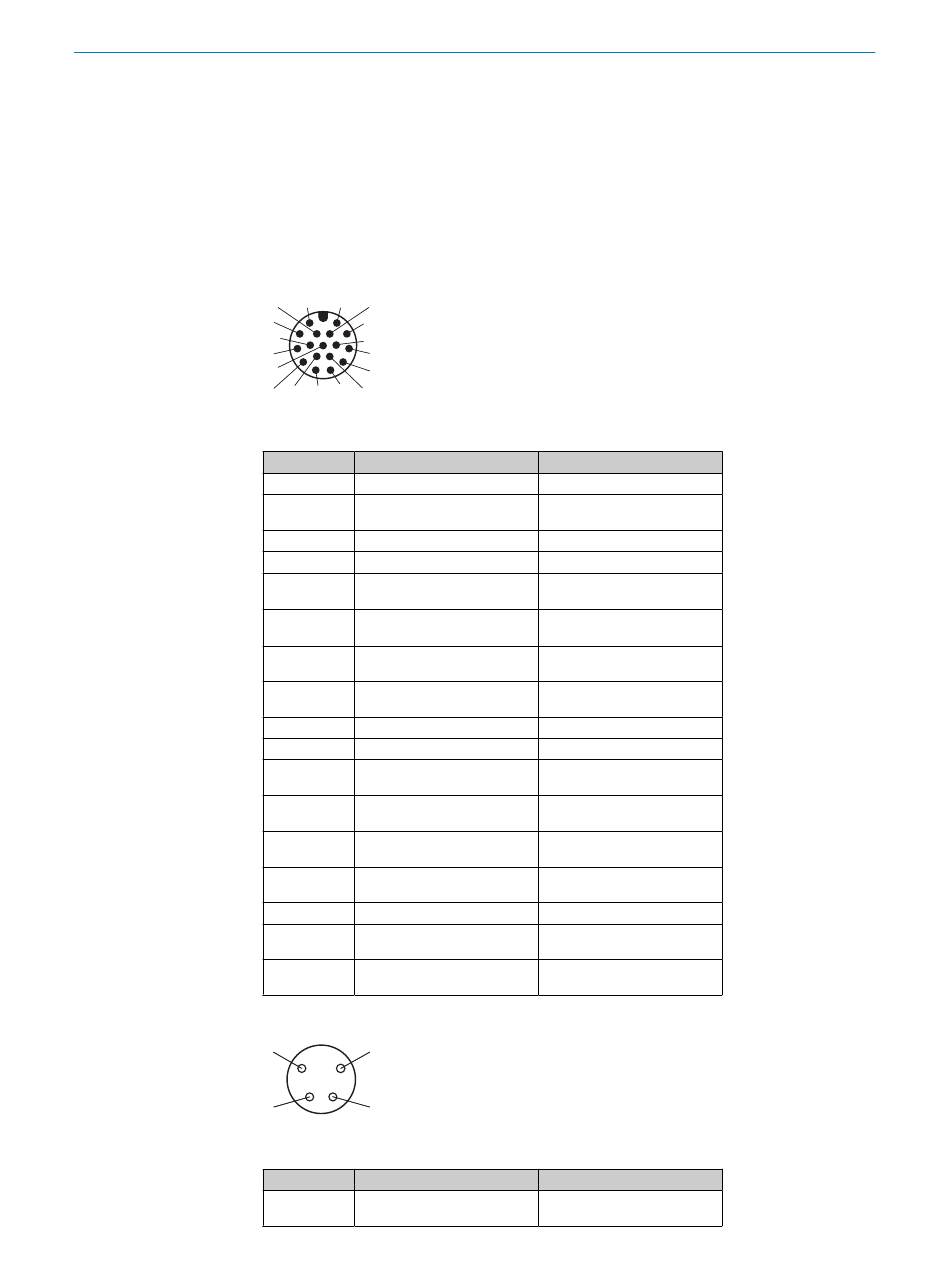

Abbildung 12: Stecker, M12, 17-polig, A-codiert
PIN Signal
1 GND
2 V
S
3 –
4 –
5 TD+ (RS-422)
6 TD- (RS-422)
TxD (RS-232)
7 TxD (RS-232)
8 RxD (RS-232)
9 SensGND
10 Sensor 1
11 RD+ (RS-422)
12 RD- (RS-422)
RxD (RS-232)
13 IN/OUT 3
14 IN/OUT 4
15 Sensor 2
16 IN/OUT 5
17 IN/OUT 6

Externe Beleuchtung/IO

1 3
2 4
Abbildung 13: Buchse, M8, 4-polig
PIN Signal
1 V , schaltbar 1) 2)
out
Funktion
Ground (Masse)
Versorgungsspannung: DC 24 V ±
20 %
–
–
Serielle Datenschnittstelle (Sen‐
der+)
Serielle Datenschnittstelle (Sen‐
der–)
Serielle Serviceschnittstelle (Sen‐
der)
Serielle Serviceschnittstelle (Emp‐
fänger)
Erdung der Digitaleingänge 1 und 2
Digitaleingang 1 (isoliert)
Serielle Datenschnittstelle (Emp‐
fänger+)
Serielle Datenschnittstelle (Emp‐
fänger–)
Digitaleingang/-ausgang 3 (konfi‐
gurierbar)
Digitaleingang/-ausgang 4 (konfi‐
gurierbar)
Digitaleingang 2 (isoliert)
Digitaleingang/-ausgang 5 (konfi‐
gurierbar)
Digitaleingang/-ausgang 6 (konfi‐
gurierbar)
Beschreibung
Schaltbarer Stromausgang für
externe Beleuchtung
